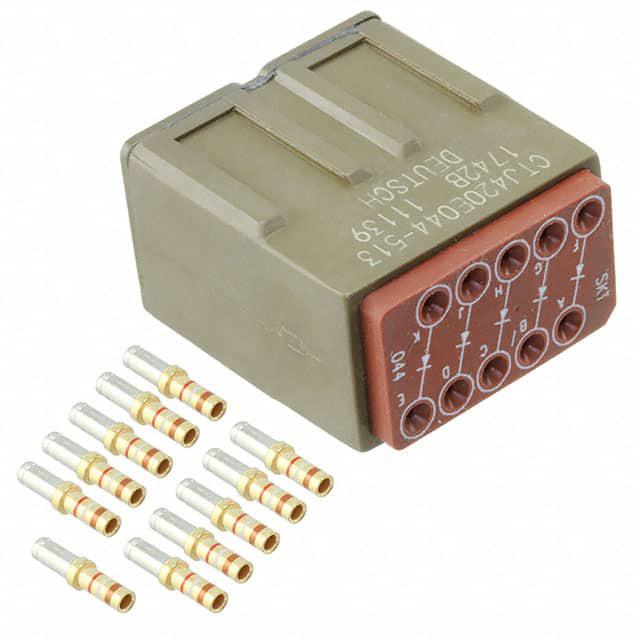

CTJ420E044-513

产品分类: 端子接线盒系统
厂牌: TE CONNECTIVITY
产品描述: Composite Termination System Junction module
供应商型号: 1508-1194-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子接线盒系统 CTJ420E044-513

CTJ420E044-513概述

    # Deutsch CTJ 系列通用端接系统

    产品简介


    Deutsch CTJ 系列通用端接系统由 TE Connectivity(TE)开发,是一种用于航空航天、国防及海洋领域的高可靠性和坚固型电线端接解决方案。该系统通过标准 AS39029 插座接触件实现多种电线之间的互连,无需使用对接组件中的插针接触件。此系统包含多种模块、接头、接线端子和导轨设计,符合 MIL-Spec 标准 AS81714 或其他非合格的定制设计。
    主要功能:
    - 环境密封,抗常见的航空和国防液体。
    - 模块化设计便于安装和拆卸。
    - 支持多种线缆配置和定制化需求。
    应用领域:
    - 商用航空
    - 航天
    - 军用地面设备
    - 军用航空

    技术参数


    关键技术规格:
    - 电介质耐受电压:
    - 海拔高度 0 英尺:1500 VAC rms
    - 海拔高度 110,000 英尺:200 VAC rms
    - 绝缘电阻: ≥5000 MΩ(25°C)
    - 操作温度范围: -65°C 至 +200°C
    - 振动测试: 符合 AS81714 标准
    - 盐雾腐蚀: 48 小时
    - 接触电阻:
    - 22 AWG:5 A @ 73 mV
    - 20 AWG:7.5 A @ 55 mV
    - 16 AWG:13 A @ 50 mV
    - 12 AWG:23 A @ 42 mV
    工作环境:
    - 抗液能力:液压油、航空燃料、润滑剂等
    - 材料:复合材料、铜合金镀金

    产品特点和优势


    特点:
    - 坚固耐用: 多个组件已通过 SAE-AS81714 认证。
    - 环境密封: 能有效防止流体和外来物体的侵害。
    - 易用性: 插拔式模块支持工具快速插入和取出。
    优势:
    - 多功能性: 可适应不同的接线需求。
    - 定制化: 根据具体应用场景进行定制。
    - 重量优化: 提供铝合金导轨,重量减轻高达 48%。

    应用案例和使用建议


    典型应用:
    - 飞机系统布线: 在复杂机舱环境中提供稳定连接。
    - 导弹发射系统: 在极端温度和振动条件下保持可靠连接。
    - 舰船电力分配: 提供高效的电力分配和反馈管理。
    使用建议:
    - 在使用前确保所有接口清洁无尘。
    - 定期检查密封性能以保证长期稳定性。
    - 遵循手册中的安装步骤以避免损坏。

    兼容性和支持


    兼容性:
    - Deutsch CTJ 系列与多种 TE Connectivity 的其他产品兼容。
    - 提供标准化 AS39029 接触件支持。
    支持服务:
    - 厂商提供详细的安装指南和技术文档。
    - 全球技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查接触表面是否清洁,必要时重新安装 |
    | 密封失效 | 更换密封圈,确保正确安装 |
    | 无法顺利插入模块 | 检查插拔工具是否正确使用 |

    总结和推荐


    Deutsch CTJ 系列通用端接系统凭借其强大的环境适应能力、卓越的可靠性和灵活的定制选项,在航空航天和国防领域表现出色。对于需要高性能和耐用性的应用场合,该系列产品是理想的选择。强烈推荐给需要高可靠性电线端接解决方案的专业人士和工程师。
    推荐指数:★★★★★

CTJ420E044-513参数

参数
长*宽*高 17.07mm*12.95mm*23.37mm
应用等级 军用级
零件状态 在售
包装方式 盒装

CTJ420E044-513厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CTJ420E044-513数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子接线盒系统 TE CONNECTIVITY CTJ420E044-513 CTJ420E044-513数据手册

CTJ420E044-513封装设计

查看详情并下载
Symbol
Footprint
3D Model
