55A0812-22-1

产品分类: 原型开发工具
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-55A0812-22-1
供应商: 期货订购
标准整包数: 5000
TE CONNECTIVITY 原型开发工具 55A0812-22-1

55A0812-22-1概述


    产品简介

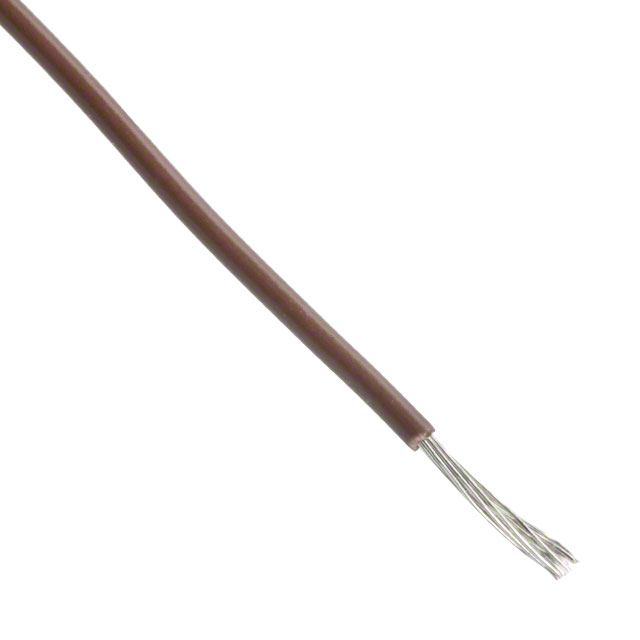

    本文介绍的是Raychem公司生产的辐射交联改性ETFE绝缘电线,型号为55A0812系列。这类电线主要用于一般用途,具有600伏电压等级。电线采用银涂层铜导体和辐射交联改性ETFE材料制成,这种材料具有优异的物理和化学稳定性,能够在高温和恶劣环境下保持良好的性能。产品广泛应用于工业控制设备、汽车、航空航天、医疗设备以及各种需要高可靠性电缆的应用场景。

    技术参数


    该系列电线的技术参数如下表所示:
    | 规格 | 导线尺寸 (AWG) | 导线结构 | 导线直径 (inch) | 最大电阻 (ohms/1000 ft) | 直径 (inch) | 最大重量 (lbs/1000 ft) |
    ||
    | 55A0812-26- | 26 | 19 x 38 | .018 | .019 | 38.4 | .040 ± .002 |
    | 55A0812-24- | 24 | 19 x 36 | .023 | .024 | 24.3 | .045 ± .002 |
    | 55A0812-22- | 22 | 19 x 34 | .029 | .030 | 15.1 | .050 ± .002 |
    | 55A0812-20- | 20 | 19 x 32 | .037 | .038 | 9.19 | .058 ± .002 |
    | 55A0812-18- | 18 | 19 x 30 | .046 | .048 | 5.79 | .070 ± .003 |
    | 55A0812-16- | 16 | 19 x 29 | .052 | .054 | 4.52 | .077 ± .003 |
    | 55A0812-14- | 14 | 19 x 27 | .065 | .068 | 2.88 | .094 ± .003 |
    | 55A0812-12- | 12 | 37 x 28 | .084 | .087 | 1.90 | .111 ± .003 |
    | 55A0812-10- | 10 | 37 x 26 | .106 | .112 | 1.19 | .134 ± .004 |
    | 55A0812-8- | 8 | 133 x 29 | .158 | .169 | .658 | .195 ± .008 |
    | 55A0812-6- | 6 | 133 x 27 | .198 | .213 | .418 | .241 ± .010 |
    | 55A0812-4- | 4 | 133 x 25 | .250 | .268 | .264 | .310 ± .010 |
    | 55A0812-2- | 2 | 665 x 30 | .320 | .340 | .170 | .408 ± .012 |
    | 55A0812-1- | 1 | 817 x 30 | .360 | .380 | .139 | .470 ± .012 |
    | 55A0812-0- | 0 | 1045 x 30 | .395 | .425 | .108 | .510 ± .016 |
    | 55A0812-00- | 00 | 1330 x 30 | .440 | .475 | .085 | .570 ± .016 |
    | 55A0812-000-| 000 | 1665 x 30 | .500 | .540 | .068 | .610 ± .016 |
    | 55A0812-0000-| 0000 | 2109 x 30 | .565 | .605 | .054 | .675 ± .022 |

    产品特点和优势


    该系列电线具备以下几个显著特点和优势:
    1. 耐高温性能:最高连续导体温度可达200°C,适合在高温环境下长期使用。
    2. 高强度绝缘材料:辐射交联改性ETFE材料,不仅能够承受高压,还具有极好的抗老化性能。
    3. 出色的机械强度:导体和绝缘层的设计使其具备较高的拉伸强度和延展率。
    4. 良好的阻燃性:通过特定测试标准,确保在紧急情况下减少火灾风险。
    5. 多种规格选择:提供不同尺寸规格的电线,满足不同的电气和机械需求。

    应用案例和使用建议


    应用案例
    该电线常用于工业控制系统、飞机内部布线系统以及医疗设备内部线路连接。例如,在工业自动化设备中,这些电线被用来连接传感器和控制器,由于其优越的抗干扰能力和低损耗特性,使得整个系统的稳定性和准确性得以提高。
    使用建议
    1. 选择合适的规格:根据具体应用场景和需求选择适当的导线尺寸和颜色编码,以确保电线能够满足电压和电流的要求。
    2. 避免机械损伤:在安装过程中要特别注意不要损坏电线的绝缘层,可以考虑使用保护套管或者在固定位置使用线夹来保护电线。
    3. 注意散热:对于需要承载大电流的场合,要特别注意电缆的散热问题,可以通过增大线径或者增加空气流通来解决。

    兼容性和支持


    该系列电线通常与标准的接头、端子和其他配套组件兼容,可以在市场上找到相应的配件。此外,TE Connectivity公司提供了全面的技术支持和服务,包括产品咨询、定制服务和售后维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电线在高温下出现变形 | 确保电线的工作温度不超过200°C;必要时使用屏蔽套保护 |
    | 电线绝缘层出现裂纹 | 检查安装工艺,确保无尖锐物体损坏绝缘层 |
    | 连接器松动导致接触不良 | 定期检查并紧固所有连接器 |

    总结和推荐


    综上所述,Raychem公司的55A0812系列辐射交联改性ETFE绝缘电线以其优良的耐热性、高强度和良好的阻燃性,成为各种严苛环境下理想的电气连接材料。无论是从技术参数还是应用范围来看,该产品均显示出强大的竞争力。因此,我们强烈推荐此款电线给需要高性能、高可靠性的客户。不过,用户在购买前应仔细评估产品的适用性,并参考相关技术手册进行详细选型

55A0812-22-1参数

参数
包装方式 散装

55A0812-22-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

55A0812-22-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 原型开发工具 TE CONNECTIVITY 55A0812-22-1 55A0812-22-1数据手册

55A0812-22-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 1.0375 ¥ 8.5075
10000+ $ 0.825 ¥ 6.765
25000+ $ 0.6625 ¥ 5.4325
50000+ $ 0.6125 ¥ 5.0225
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 42537.5
