966066-1

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY

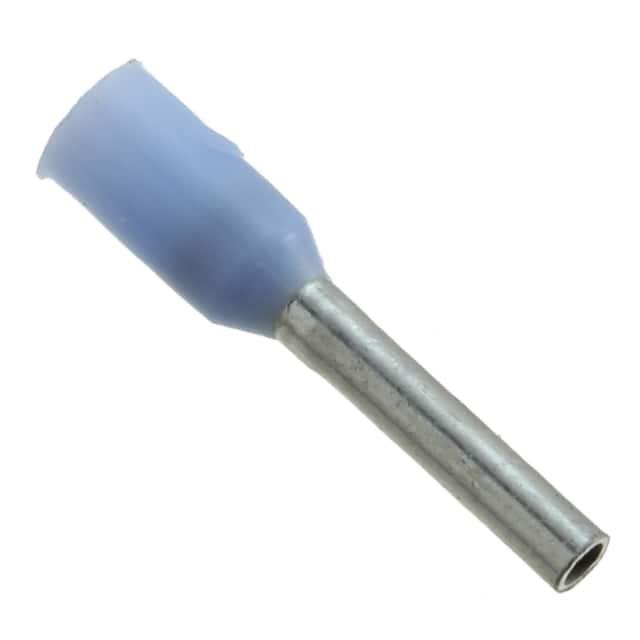

产品描述: TE Connectivity 蓝色管型端子 绝缘端子, 最大线规0.25mm², 6mm引脚长, 1.1mm引脚直径
供应商型号: U-966066-1
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 端子 - 端子壳体 966066-1

966066-1概述

    电子元器件产品技术手册:闭口式23 AWG绞线端子

    产品简介


    本产品是一款闭口式23 AWG绞线端子,专为各种电路连接应用设计。它采用封闭式结构,适用于直径为1.8毫米的电线,具有良好的机械和电气性能。该端子可确保可靠的电气连接,适合应用于多种工业及商业环境中,如自动化控制、通信设备和电力系统等。

    技术参数


    - 电线规格:23 AWG(0.25 mm² 或 509 CMA)
    - 内部直径:1.8 mm [0.07 in]
    - 绝缘直径范围:1.7 mm [0.06 in]
    - 接触长度:6 mm [0.234 in]
    - 材料厚度:0.15 mm [0.005 in]
    - 整体长度:10 mm [0.4 in]
    - 密封性:不适用
    - 颜色:浅蓝色
    - 终端镀层材料:锡
    - 引线剥线长度:8 mm [0.315 in]

    产品特点和优势


    1. 高可靠性:通过严格测试,确保长期稳定运行。
    2. 易安装:采用封闭式设计,易于安装和维护。
    3. 耐用性:采用优质材料,耐磨损、耐腐蚀。
    4. 广泛应用:适用于多种电线规格,满足不同场合的需求。
    5. 环保合规:符合欧盟RoHS、ELV指令和中国RoHS要求,无卤素含量限制。

    应用案例和使用建议


    1. 工业自动化:该端子适用于各种传感器和执行器的连接,确保信号传输稳定可靠。
    2. 电力系统:广泛用于电力系统中各类电器元件的连接,确保电力传输安全。
    3. 通信设备:可用于各种通信设备内部布线,提高设备的整体可靠性。
    使用建议:
    - 在安装前确保电线剥线长度准确。
    - 安装时要检查端子与电线连接是否紧密,以确保良好的电气接触。
    - 定期检查端子连接部位是否有松动,及时进行维护。

    兼容性和支持


    - 兼容性:与直径为1.7 mm至1.8 mm之间的绝缘电线兼容。
    - 技术支持:如有任何技术问题,可拨打技术支持电话 +1 800 522 6752。

    常见问题与解决方案


    - Q: 如何检查端子是否安装正确?
    A: 可使用专用工具进行检测,确保端子与电线连接牢固且接触良好。

    - Q: 端子表面有刮痕怎么办?
    A: 若发现端子表面有轻微刮痕,可以使用细砂纸轻轻打磨处理,再重新安装。

    总结和推荐


    综上所述,这款闭口式23 AWG绞线端子具备卓越的机械和电气性能,广泛应用于各种工业和商业环境。其独特的设计、高质量的材料和严格的制造工艺确保了其在各种应用中的可靠性和稳定性。我们强烈推荐此产品用于需要稳定、高效电气连接的场合。如有任何疑问或技术支持需求,请随时联系我们的技术支持团队。

966066-1参数

参数
长*宽*高 10mm(长度)*1.8mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

966066-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

966066-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 966066-1 966066-1数据手册

966066-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0466 ¥ 0.3964
7000+ $ 0.0402 ¥ 0.3414
10000+ $ 0.0337 ¥ 0.2861
库存: 6500
起订量: 3000 增量: 500
交货地:
最小起订量为:3000
合计: ¥ 1189.2
