4DB-P108-09

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 9 POS 8.26mm Solder ST Thru-Hole 20A Package
供应商型号: 4DB-P108-09
供应商: Master
标准整包数: 11
TE CONNECTIVITY 接线座- 隔板块 4DB-P108-09

4DB-P108-09概述


    产品简介

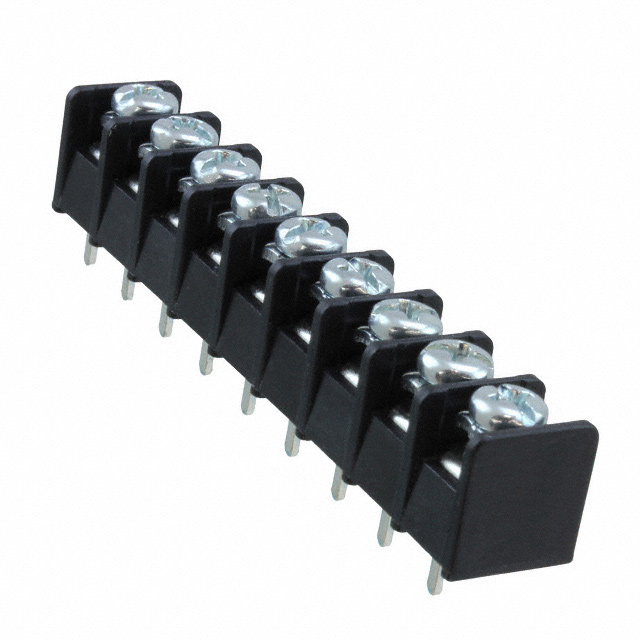

    Buchanan 4DB系列中的4DB-P108-09是一款双屏障印刷电路引脚式接线端子条。这种接线端子设计用于接线板到印刷电路板(Wire-to-Board)连接,具有9个位置和8.26毫米(0.325英寸)的中心间距,适用于多种电气应用。这类产品广泛应用于工业自动化、机械设备、家电控制板以及其他需要高可靠性和耐用性的电气系统中。

    技术参数


    - 连接器系统:接线板到印刷电路板(Wire-to-Board)
    - 中心间距(中心线):8.26毫米(0.325英寸)
    - 位置数:9
    - 引脚类型:印刷电路引脚(Printed Circuit Pin)
    - 工作电压:150伏特,300伏特
    - 电流额定值(最大):10安培,20安培
    - 材料:底座为热塑性聚酰胺,接触材料为铜合金
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)
    - 包装数量:24

    产品特点和优势


    - 结构设计:扁平底座设计带有支架,便于安装和稳固性。
    - 接触性能:采用90度单面快速连接刀片式触点,提高连接可靠性和操作效率。
    - 电气特性:具有150伏特和300伏特的工作电压范围,最高可达20安培的电流承载能力。
    - 环境适应性:能够在-40至105摄氏度的宽温度范围内稳定工作,满足恶劣环境需求。
    - 合规认证:通过了欧盟RoHS和ELV指令的认证,确保符合环保要求。同时,该产品还通过了UL 94V-0阻燃测试。

    应用案例和使用建议


    - 应用案例:适用于工业控制系统、家用电器、机械设备等场合,特别是在需要高可靠性、耐用性及安全性的场合。
    - 使用建议:
    - 在安装过程中,确保连接器正确对齐以避免错误连接。
    - 使用适当的工具拧紧螺丝以确保连接稳固。
    - 注意环境温度,确保在极端温度条件下进行定期检查和维护。

    兼容性和支持


    - 兼容性:4DB-P108-09可以与其他Buchanan 4DB系列的配件一起使用,如接插件和适配器等,以实现多样化的应用组合。
    - 支持:如果需要技术支持或咨询,可以拨打+1 800 522 6752联系供应商。制造商还提供详细的产品文档和技术支持服务,以帮助客户解决问题并提供最佳实践指南。

    常见问题与解决方案


    1. 问题:安装时如何确保引脚对准?
    - 解决方案:使用适当的工具进行对准,确保引脚与插座完全吻合,避免偏移。
    2. 问题:如何提高接线端子的稳定性?
    - 解决方案:使用专用的固定工具,如螺丝刀或扭力扳手,以确保所有螺丝都拧紧到适当的扭矩值。
    3. 问题:如何处理高温环境下的温度变化?
    - 解决方案:在安装和维护过程中,注意温度变化的影响,并采取适当的冷却措施以保持设备正常运行。

    总结和推荐


    4DB-P108-09是一款高效可靠的接线端子产品,适用于各种电气和自动化系统。其坚固的设计和优良的电气特性使其成为众多应用的理想选择。经过仔细分析,我强烈推荐使用此产品,特别是对于需要高性能和高可靠性的应用场景。此外,制造商提供的全面技术支持和多样的配件选择,也进一步增强了产品的整体价值。

4DB-P108-09参数

参数
长*宽*高 75.95mm(长度)*12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

4DB-P108-09厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4DB-P108-09数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 4DB-P108-09 4DB-P108-09数据手册

4DB-P108-09封装设计

查看详情并下载
Symbol
Footprint
3D Model
