W33-S1N1Q-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 无 5A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: Q-W33-S1N1Q-5
供应商: 国内现货
标准整包数: 2

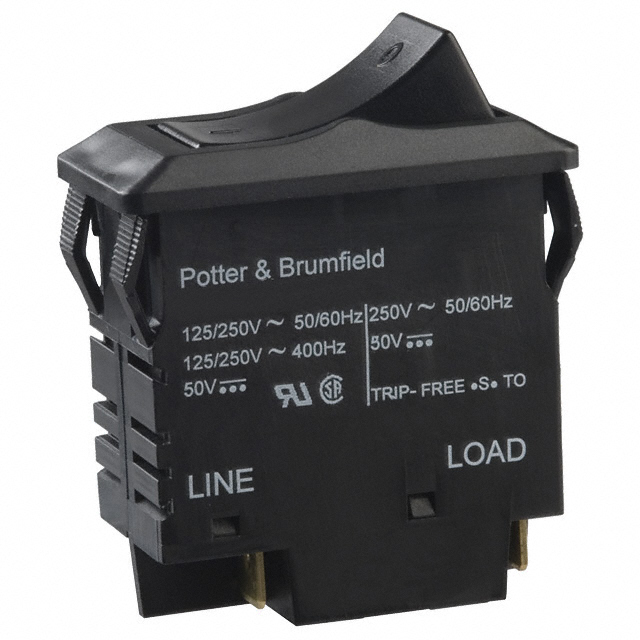

TE CONNECTIVITY 断路器 W33-S1N1Q-5

W33-S1N1Q-5概述

    W33系列单极及双极可切换热断路器/电源开关产品概述

    1. 产品简介


    W33系列是一系列高可靠性的单极和双极可切换热断路器(也称为电源开关)。这些设备集成了开关和电路保护功能,能够提供灵活的过载保护和控制。该系列产品适用于各种电器设备和工业控制系统,具有紧凑的设计和广泛的电流范围,从2A到20A,可以满足不同应用场景的需求。

    2. 技术参数


    - 电流范围: 2A至20A(小于2A的产品需特殊订单)
    - 温度补偿: 工作温度范围从-20°C到+60°C,可通过修正曲线计算得到补偿后的电流值
    - 电压范围: 最大操作电压为50VDC;250VAC至400Hz
    - 中断容量: 50VDC下为1000A;250VAC/400Hz下为125/250VAC
    - 绝缘强度: 超过2000V RMS
    - 复位能力: 可承受额定电流十倍的过载

    3. 产品特点和优势


    - 集成设计: 将开关和过载保护功能集成在一个单元内,节省空间和成本
    - 多样化的颜色选择: 提供多种颜色的轻触开关
    - 可选指示灯: 可配置内置指示灯以提高可见度
    - 快速安装: 设计方便,易于安装,适合面板安装

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于家用电器、工业控制设备、通信系统等领域
    - 使用建议: 在选择合适型号时,需要根据具体的应用环境来确定所需的电流和电压等级,确保其正常工作并避免过载风险

    5. 兼容性和支持


    - 认证情况: W33系列通过UL 1077认证,适用于作为辅助保护装置
    - 技术咨询: 用户可以通过产品手册后页获取技术支持和服务信息

    6. 常见问题与解决方案


    - Q: 设备在低温环境下如何工作?
    - A: 在-20°C到+60°C的工作温度范围内,使用内置温度补偿图表进行修正,确保准确工作。
    - Q: 如何确保设备在过载情况下安全运行?
    - A: W33系列具备复位能力,可承受额定电流十倍的过载,在过载条件下能有效保护电路

    7. 总结和推荐


    总结:W33系列是一款高性能的单极和双极可切换热断路器,其紧凑设计、多样化的功能以及广泛的应用范围使其在市场上具有显著的竞争优势。
    推荐:如果您正在寻找一款既可靠又灵活的电路保护解决方案,W33系列无疑是您理想的选择。无论是家庭还是工业应用,这款产品都能够提供出色的保护和控制性能。

W33-S1N1Q-5参数

参数
断路器类型 热敏式
执行器类型 控制杆
额定电流 5A
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-S1N1Q-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-S1N1Q-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-S1N1Q-5 W33-S1N1Q-5数据手册

W33-S1N1Q-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 43.7625
9+ $ 37.775
19+ $ 35.8125
39+ $ 34.0375
120+ $ 32.4375
库存: 200
起订量: 2 增量: 2
交货地:
最小起订量为:2
合计: $ 87.52
