JJJHLUG200NOPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.5N 100000Cycles 100000Cycles 50mA(DC) 贴片安装,黏合安装
供应商型号: 506-JJJHLUG200NOPMR
供应商: Mouser
标准整包数: 1

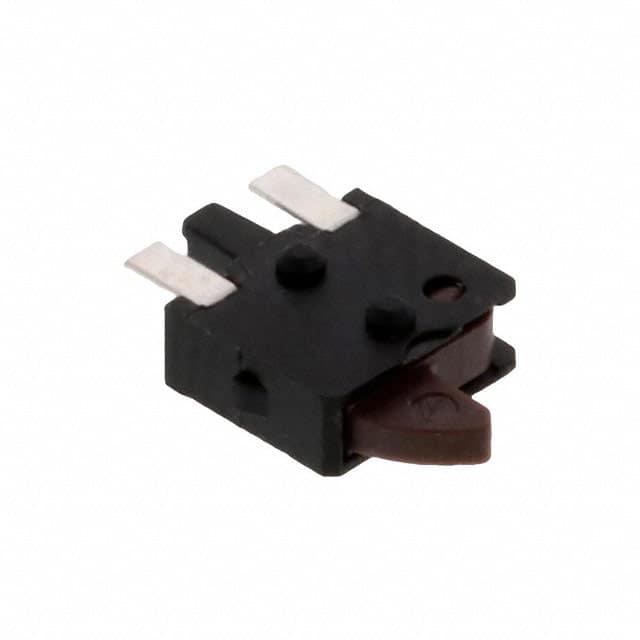

TE CONNECTIVITY 限位开关 JJJHLUG200NOPMRTR

JJJHLUG200NOPMRTR概述

    JJJ SERIES – DETECTOR SWITCHES: 高质量的技术概述

    1. 产品简介


    产品类型: JJJ系列检测开关(Detector Switches)
    主要功能: 主要作为电动设备的信号开关,具有机械和电气特性的一般要求。具体应用于左操作方向、低轮廓、接地和非接地选项,具备闭合/断开检测功能。
    应用领域: 汽车工业、仪器仪表、白色家电及电信设备等。

    2. 技术参数


    - 接触额定值: 50mA, 20VDC
    - 接触电阻: 最大1Ω
    - 绝缘电阻: 最小100MΩ @ 100VDC
    - 耐压强度: 1分钟内100VAC
    - 操作力: 最大50gf
    - 行程: 2.15mm
    - 操作寿命: 100,000次
    - 操作温度范围: -10°C 至 60°C
    - 存储温度范围: -20°C 至 70°C

    3. 产品特点和优势


    - 环保设计: 符合RoHS标准,无卤素,无铅。
    - 精密检测: 具备锐利的检测触感。
    - 紧凑尺寸: 适合狭小空间安装。
    - 多样性: 可提供多种配置,包括水平或垂直操作选项,焊脚类型包括鸥翼式、J型引脚和通孔式。

    4. 应用案例和使用建议


    - 白家电: 用于微波炉、洗衣机等家用电器的门开关检测。
    - 汽车行业: 适用于汽车内部组件,如座椅位置传感器。
    - 电信设备: 用于各种通信设备中,实现精准信号检测。
    使用建议:
    - 在焊接过程中,确保焊点温度不超过260℃,以避免对开关造成损害。
    - 开关在使用前需存储于适当环境中,避免暴露在腐蚀性气体中。

    5. 兼容性和支持


    - 兼容性: JJJ系列检测开关与各种电路板设计高度兼容,适用于不同类型的安装方式。
    - 技术支持: TE Connectivity提供了多种支持渠道,包括电子邮件、电话和在线聊天服务,可通过www.te.com/help获取帮助。

    6. 常见问题与解决方案


    - 问题: 接触电阻过高
    - 解决方案: 检查焊接过程是否符合推荐标准,重新焊接或更换新的开关。

    - 问题: 操作力过大
    - 解决方案: 确保操作力不超过最大值50gf,重新校准或调整使用环境。

    7. 总结和推荐


    综上所述,JJJ系列检测开关以其环保设计、紧凑尺寸、多样化的配置和高可靠性,在多个应用领域表现出色。尤其是其卓越的操作性能和广泛的兼容性使其在市场上具有较高的竞争力。强烈推荐在相关领域内采用这款高性能的检测开关。
    结论
    JJJ系列检测开关是一款技术先进且性能可靠的电子元件,适用于多种应用场景。无论是用于汽车、家电还是电信设备,都能满足高精度和可靠性的需求。建议在上述应用领域内优先考虑此款产品。

JJJHLUG200NOPMRTR参数

参数
执行器角度 -
电流额定值 50mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.5N
开关功能 Off-Mom
开关配置 SPST-NO
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJJHLUG200NOPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJJHLUG200NOPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJJHLUG200NOPMRTR JJJHLUG200NOPMRTR数据手册

JJJHLUG200NOPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
10+ $ 0.8165 ¥ 6.8994
100+ $ 0.6325 ¥ 5.3446
500+ $ 0.5789 ¥ 4.8915
1000+ $ 0.5368 ¥ 4.5356
3000+ $ 0.4736 ¥ 4.0015
6000+ $ 0.4421 ¥ 3.7353
9000+ $ 0.3917 ¥ 3.3094
库存: 3448
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.55
直接购买
加入购物车
