首页  >  产品百科  >  5-146259-4

5-146259-4

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 127nm 金 黑色 通孔安装 9.75mm(长度)*4.88mm(高度)
供应商型号: 5-146259-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-146259-4

5-146259-4概述


    产品简介

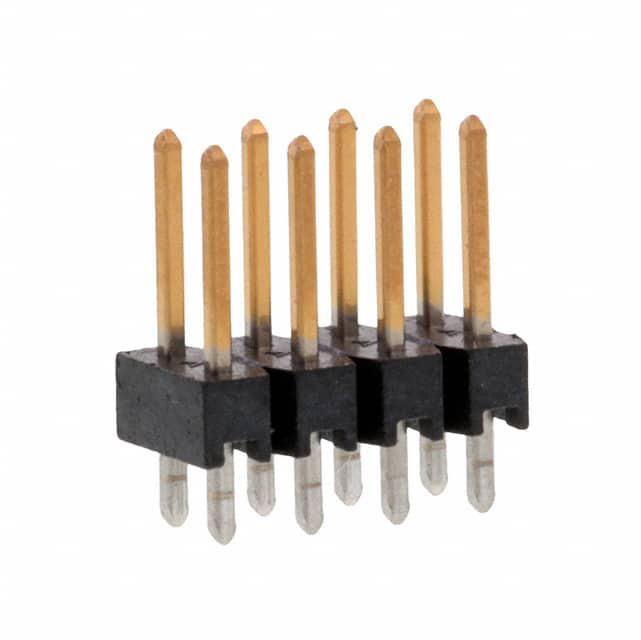

    产品名称:AMPMODU PCB Mount Header, Vertical, Board-to-Board
    产品类型:板对板连接器,垂直安装
    主要功能:此产品主要用于板对板连接,实现信号传输。它采用通过孔焊接(Through Hole Soldering)方式固定在印刷电路板上,具有可折断功能,可以根据需要裁剪长度。其接触面为镀金处理,保证长期可靠性和高导电性。
    应用领域:广泛应用于工业自动化、通信设备、医疗仪器、汽车电子等领域,是多种设备内部连接不可或缺的组件。

    技术参数


    - 型号:5-146259-4
    - 位置数:8个
    - 行数:2行
    - 中心线间距:2.54 mm [0.1 in]
    - 接触材料:铜合金
    - 接触面镀层材料:金
    - 接触面镀层厚度:0.127 µm [5 µin]
    - 接触电流额定值:3 A
    - 焊脚尺寸:0.64 mm [0.025 in]
    - 工作温度范围:-65 – 105 °C [-85 – 221 °F]
    - 包装数量:320个/箱
    - 插拔次数:未明确提及

    产品特点和优势


    - 可折断功能:可根据需求裁剪长度,灵活性高。
    - 镀金触点:提高耐腐蚀性和导电性,确保长期可靠性。
    - 双排设计:提供了更多的引脚,满足复杂电路的需求。
    - 高温适应性:可在-65至105℃范围内正常工作,适合恶劣环境下的应用。
    - 合规认证:符合欧盟RoHS、ELV及REACH标准,确保无卤素和有害物质。

    应用案例和使用建议


    应用案例:适用于各类电路板之间的信号传输,如工业控制系统、电信设备、医疗设备、汽车电子等。
    使用建议:建议在焊接时控制好温度,避免过热导致损坏。在连接多块电路板时,注意对准方向,确保连接稳固。此外,定期检查连接部位,确保接触良好。

    兼容性和支持


    - 兼容性:与同系列的其他AMPMODU连接器兼容,例如5-146259-4相关的插拔连接器和锁紧装置。
    - 支持服务:如需技术支持,可拨打+1 800 522 6752,全天候提供帮助。

    常见问题与解决方案


    1. 问题:焊接过程中焊锡不均匀,影响焊接质量。
    解决方案:确保使用适当的焊接设备和温度,使用合适的助焊剂,保持焊点清洁。
    2. 问题:连接不稳定,信号传输质量差。
    解决方案:检查连接是否正确,确认所有引脚均正确插入并接触良好。必要时重新焊接连接器。

    总结和推荐


    综上所述,AMPMODU PCB Mount Header, Vertical, Board-to-Board是一款多功能、高性能的板对板连接器。其可折断功能、镀金触点和双排设计使其在市场上具备很强的竞争优势。适合各种工业、通信和消费电子领域的应用。我们强烈推荐使用此产品,特别是在需要高可靠性、高性能连接的场合。如果您需要进一步的技术支持或详细信息,请访问TE官网。

5-146259-4参数

参数
针脚数 8pin
额定电流 3A
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 127nm
间距-配接 2.54mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
长*宽*高 9.75mm(长度)*4.88mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-146259-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146259-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-146259-4 5-146259-4数据手册

5-146259-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 0.588 ¥ 4.898
120+ $ 0.546 ¥ 4.5482
240+ $ 0.5124 ¥ 4.2683
库存: 1814
起订量: 103 增量: 1
交货地:
最小起订量为:24
合计: ¥ 117.55
