2306960-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器
供应商型号: JY-2306960-1
供应商: 云汉优选
标准整包数: 1

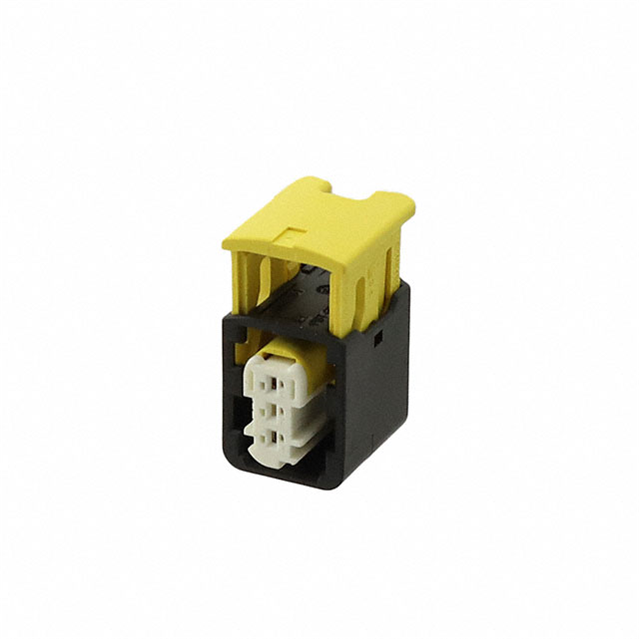

TE CONNECTIVITY 汽车连接器 2306960-1

2306960-1概述


    产品简介


    本篇技术手册介绍的是TE Connectivity的一款高性能电子元器件——2306960-1。该产品是一款主要用于防水应用的连接器组件,广泛应用于汽车电子、工业自动化以及消费电子产品中。其独特的设计使得它能够在严苛的环境下提供可靠的连接。

    技术参数


    - 重量: 11.8克(单个组件)
    - 材料: 白色硅胶、黄铜合金、PBT-GF30
    - 尺寸:
    - A尺寸:36.0 mm
    - B尺寸:30.75 mm
    - C尺寸:18.50 mm
    - 温度范围: -40°C至+85°C
    - 防水等级: IPX9K
    - 电气特性: 120Ω ±10%(70°C时)
    - 额定功率: 最小0.4瓦

    产品特点和优势


    这款连接器组件具有以下几个显著的优势:
    1. 防水等级高: IPX9K级防水,适用于极端环境。
    2. 集成电阻器: 内置120Ω电阻器,便于安装和维护。
    3. 耐高温: 可承受高达85°C的工作温度,确保稳定可靠。
    4. 轻量化设计: 仅重11.8克,减轻整体系统负担。
    5. 标准化材料: 使用PBT-GF30材料,保证了高强度和耐腐蚀性。

    应用案例和使用建议


    应用案例
    1. 汽车电子: 在车辆仪表盘和其他电子模块中,作为关键连接器使用。
    2. 工业自动化: 在复杂工业控制系统中,提供可靠的信号传输。
    3. 消费电子: 在智能家电中,用于连接传感器和控制单元。
    使用建议
    1. 环境选择: 由于其高防水等级,建议在有严格防水要求的应用场合中使用。
    2. 温度适应性: 确保工作环境不超过85°C,以避免过热问题。
    3. 安装建议: 在安装过程中,确保连接器密封完整,避免水分进入内部。

    兼容性和支持


    该产品设计为与其他TE Connectivity的连接器组件兼容。为了确保最佳性能和可靠性,建议按照厂商的指导进行安装和维护。厂商提供了全面的技术支持和售后服务,如有任何问题,请联系当地技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认安装位置干燥,重新密封并紧固 |
    | 工作温度过高 | 确保工作环境温度不高于85°C,必要时增加散热措施 |
    | 密封失效 | 检查密封圈是否有损坏,更换新的密封圈 |

    总结和推荐


    总体来说,TE Connectivity的2306960-1连接器组件在设计、性能和可靠性方面表现出色。其防水等级高、集成度强以及轻量化设计使其成为多种应用的理想选择。我们强烈推荐在需要高可靠性连接器的环境中使用此产品。无论是汽车电子、工业自动化还是消费电子领域,2306960-1都能展现出卓越的性能。如果您正在寻找一个高性能、可靠的连接解决方案,2306960-1无疑是一个值得考虑的选择。

2306960-1参数

参数
排数 1
针脚数 3
间距 4
长*宽*高 36mm(长度)*18.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2306960-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2306960-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2306960-1 2306960-1数据手册

2306960-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
