CJH5000J330RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 330Ω 5KW 底座安装 550mm*103mm*52mm
供应商型号: 4048604
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 CJH5000J330RJ

CJH5000J330RJ概述

    铝制封装电阻产品技术手册

    产品简介

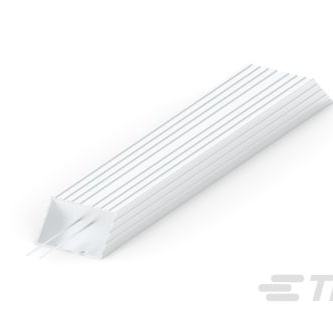

    铝制封装电阻(型号:CJH系列)是一款经济且紧凑型的铝制外壳电阻,具备优良的电气稳定性和可靠性。这些电阻具有高达5000瓦的额定功率,适用于多种电路,包括电源供应器、逆变器和伺服系统。它们特别适合于刹车和其他脉冲应用中。铝制封装的设计使得其非常适合在恶劣环境中运行,比如仓库自动化和电力系统等场合。

    技术参数


    - 额定功率:从1250瓦到5000瓦(根据型号不同)
    - 阻值:2.0欧姆至20欧姆
    - 最大阻值:2.0千欧姆至2.2千欧姆
    - 容差:±5%
    - 温度系数:±200 PPM/°C
    - 瞬态过载能力:10倍额定功率持续5秒
    - 极限电压:交流600伏,直流850伏
    - 绝缘强度:3千伏交流
    - 绝缘电阻:≥1000兆欧@500伏直流
    - 操作温度:-25°C 至 250°C
    - 重量:从2000克至4860克

    产品特点和优势


    1. 高功率密度:最高可达5000瓦,这使其成为大功率应用的理想选择。
    2. 振动抵抗力:经过严格的振动测试,能够抵抗机械振动带来的损坏。
    3. 坚固耐用:由矿物填充材料制成,提供了卓越的耐用性。
    4. 广泛的适用性:可用于多种电路和系统,如伺服电机、驱动器和自动化仓库。

    应用案例和使用建议


    应用案例:在一些需要高功率、耐振动和高温应用的场景中,比如逆变器、伺服电机等。
    使用建议:由于其高功率密度特性,确保安装位置有足够的散热措施。在高温环境下使用时,务必考虑温度系数对阻值的影响。

    兼容性和支持


    CJH系列电阻与其他电子元器件的兼容性良好,可以轻松集成到各种系统中。制造商提供技术支持,可通过电子邮件、电话或实时聊天获取帮助。

    常见问题与解决方案


    - 问题:在高湿度环境中,电阻的阻值会发生变化吗?
    - 解答:在相对湿度为90%的条件下,经过240小时后,阻值的变化小于±1%。
    - 问题:如何确保铝制外壳的结构不会因振动而受损?
    - 解答:根据IEC 60068-2-6标准进行振动测试,确保无机械或电气损伤。

    总结和推荐


    总结:CJH系列铝制封装电阻凭借其高功率密度、出色的稳定性以及广泛的适用范围,成为一种非常优秀的电气元件。
    推荐:我们强烈推荐在需要大功率、高稳定性和耐恶劣环境的应用中使用此款电阻。它不仅可以满足严苛的工作条件,还能提供长期可靠的性能。

CJH5000J330RJ参数

参数
电阻值 330Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 5KW
电阻个数 -
引脚数量 -
长*宽*高 550mm*103mm*52mm
安装方式 底座安装
包装方式 盒装

CJH5000J330RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CJH5000J330RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY CJH5000J330RJ CJH5000J330RJ数据手册
