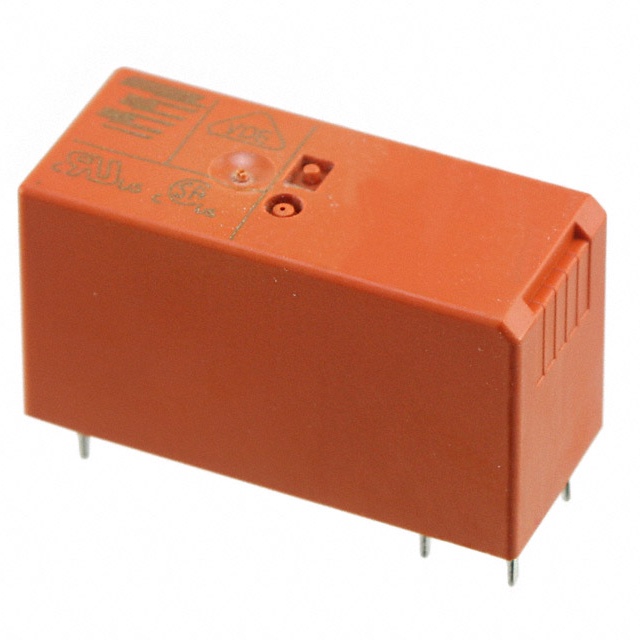

RT33K024

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 功率继电器, RT1系列, 24V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: U-RT33K024
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 RT33K024

RT33K024概述


    产品简介


    RT33K024是一款通用功率继电器,专为直流电设计,适用于需要16安培接触电流的场合。它采用单稳态磁系统(Monostable)和单极单掷常开触点(1 Form A SPST-NO)。这款继电器属于Schranck系列,主要用于印刷电路板(PCB),适用于各种工业和商业应用。典型应用包括电机控制、开关电源和自动化控制系统等。

    技术参数


    - 接触电流等级:16安培
    - 电流类型:直流电
    - 触点配置:单极单掷常开(1 Form A SPST-NO)
    - 线圈磁系统:单稳态(Monostable)
    - 线圈电压额定值:24伏特直流电(VDC)
    - 接触电压额定值:250伏交流电(VAC)
    - 绝缘初始击穿电压:接触与线圈间1000伏特交流电(Vrms)
    - 绝缘初始击穿电压(接触与线圈间):5000伏特交流电(Vrms)
    - 接触材料:银镍合金(AgNi90/10)
    - 线圈电阻:1440欧姆
    - 重量:14克(约0.494盎司)
    - 环境类别:RTII
    - 工作温度范围:-40°C至85°C(-40°F至185°F)

    产品特点和优势


    RT33K024继电器的主要特点是其高可靠性和广泛的工作温度范围。采用单稳态磁系统确保了长期稳定的操作,银镍合金触点则提高了其耐磨损性和电气稳定性。这些特性使其在各种恶劣环境中都能保持良好的性能,非常适合于工业控制和自动化系统中。此外,其16安培的接触电流能力也使得它能够处理较大的电流负载,满足多种应用场景的需求。

    应用案例和使用建议


    应用案例
    - 电机控制:该继电器可以用于控制电机的启动和停止,特别是在需要频繁通断的应用中表现优异。
    - 开关电源:在开关电源系统中,RT33K024可用于切换高电流负载,确保系统的稳定运行。
    - 自动化控制系统:在自动化生产线中,该继电器可以用于控制各种机械设备的启停操作。
    使用建议
    - 在安装前,请确认所有电气连接符合安全标准,并进行适当的绝缘处理。
    - 确保继电器的线圈和触点之间的绝缘距离达到要求,以避免短路。
    - 考虑到继电器的重量,确保在安装时采取适当的固定措施,防止松动。

    兼容性和支持


    RT33K024继电器与多种电子元器件和设备兼容,可轻松集成到现有系统中。制造商提供全面的技术支持和维护服务,包括技术支持热线(+1 800 522 6752)和在线文档资源。此外,该继电器符合欧盟RoHS、ELV和REACH等环保指令,确保产品在全生命周期内符合相关法规要求。

    常见问题与解决方案


    - Q: 如何检查继电器是否正常工作?
    - A: 可以通过测量线圈的电阻来判断继电器是否损坏。正常情况下,线圈的电阻应该在1440欧姆左右。如果测量结果超出这个范围,可能是继电器线圈已经损坏。

    - Q: 继电器安装时需要注意哪些事项?
    - A: 安装时要确保继电器稳固地安装在印刷电路板上,避免松动。同时要保证线圈与触点之间的绝缘距离符合要求,以防短路。

    总结和推荐


    综上所述,RT33K024继电器以其卓越的性能、广泛的适用性和可靠性,在工业和商业应用中具有显著的优势。无论是在电机控制还是自动化系统中,它都能够提供稳定的电力传输和控制。对于需要高电流和宽工作温度范围的应用,这款继电器是理想的选择。因此,强烈推荐使用RT33K024继电器,以提高系统的可靠性和效率。

RT33K024参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

RT33K024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RT33K024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY RT33K024 RT33K024数据手册

RT33K024封装设计

查看详情并下载
Symbol
Footprint
3D Model
