497452-000

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-497452-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  497452-000

497452-000概述

    KTKK 电缆组件产品技术手册

    产品简介

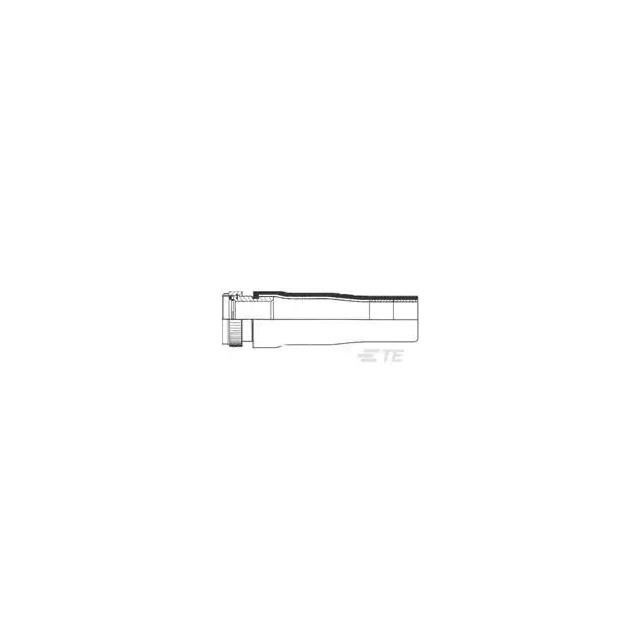

    KTKK 电缆组件是一体化的电缆组件,适用于屏蔽和非屏蔽电缆。该组件由热缩式屏蔽模塑部件和连接器适配器构成,特别适用于苛刻的军用环境。KTKK 电缆组件的设计使得安装过程简单快捷,只需将适配器与连接器耦合,并使用热风枪对模具后部进行热缩即可。模具内预装了热熔胶,可确保电缆护套与模具部件之间的牢固粘接。当与屏蔽电缆一起使用时,KTKK 组件能够提供良好的电磁兼容性,实现电缆屏蔽层与连接器之间的电气连续性。

    技术参数


    - 材料规格:
    - 非防水材料:-25 级流体抗性改良型弹性体(-25S 级)
    - 防火等级材料:-100 级低火灾危害材料(-100S 级)

    - 热缩管尺寸及规格:
    - 适配电缆外径范围:
    - 08 型号:5.0-8.0 mm(0.197-0.315 英寸)
    - 10 型号:6.0-13.0 mm(0.236-0.512 英寸)
    - 12 型号:7.2-15.0 mm(0.283-0.591 英寸)
    - 14 型号:7.2-15.0 mm(0.283-0.591 英寸)
    - 16 型号:8.5-19.0 mm(0.335-0.748 英寸)
    - 18 型号:8.5-19.0 mm(0.335-0.748 英寸)
    - 20 型号:10.0-24.0 mm(0.394-0.945 英寸)
    - 22 型号:10.0-24.0 mm(0.394-0.945 英寸)
    - 24 型号:15.8-33.0 mm(0.622-1.299 英寸)
    - 电气特性:
    - Rayaten 模塑部件的屏蔽水平超过 80 dB @ 100 MHz。

    - 环境适应性:
    - 预装的热熔胶具有良好的耐化学性和防水性能,适用温度范围广泛。

    产品特点和优势


    - 高可靠性:采用预装热熔胶和屏蔽设计,确保在苛刻环境下工作的可靠性。
    - 易于安装:简单的热缩过程使得安装时间大大缩短。
    - 高屏蔽效能:Rayaten 模塑部件具备优异的电磁屏蔽性能,超过 80 dB 的屏蔽水平,适合高频信号传输场合。
    - 广泛的应用范围:KTKK 电缆组件适用于各种不同的电缆尺寸,具有很强的通用性。

    应用案例和使用建议


    - 应用案例:KTKK 电缆组件广泛应用于军事、航空航天以及工业控制等领域,如雷达系统、通信设备、测试仪器等。
    - 使用建议:
    - 在安装过程中,需确保热风枪的温度和风速合适,以避免损坏电缆或模具。
    - 对于屏蔽要求较高的场合,优先选择 Rayaten 模塑部件。
    - 在极端环境中使用时,需要考虑额外的防护措施。

    兼容性和支持


    - 兼容性:KTKK 电缆组件可与多种连接器兼容,如 Pattern 602、Pattern 105 和 Pattern 608 连接器。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括安装指南和故障排查手册。

    常见问题与解决方案


    - 问题:热缩管无法完全贴合电缆。
    - 解决方法:检查热风枪的温度设置是否合适;确保热风均匀吹拂。
    - 问题:连接器和电缆之间存在接触不良的情况。
    - 解决方法:重新检查电缆屏蔽层的接地情况;确认连接器安装正确。

    总结和推荐


    综上所述,KTKK 电缆组件凭借其高可靠性、易于安装的特点和广泛的兼容性,在军事和工业控制领域拥有显著的优势。该产品在高频信号传输和苛刻环境下的表现尤为突出,是值得推荐的一款高质量电缆组件。如果您需要在这些特定应用场景中寻求可靠且高效的解决方案,KTKK 电缆组件无疑是最佳选择之一。

497452-000参数

参数
零件状态 在售
包装方式 盒装
