626094-2

厂牌: TE CONNECTIVITY
产品描述: Crimp Terminal RCP 17.1mm Tin T/R
供应商型号: 626094-2
供应商: Master
标准整包数: 8000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 626094-2

626094-2概述


    产品简介

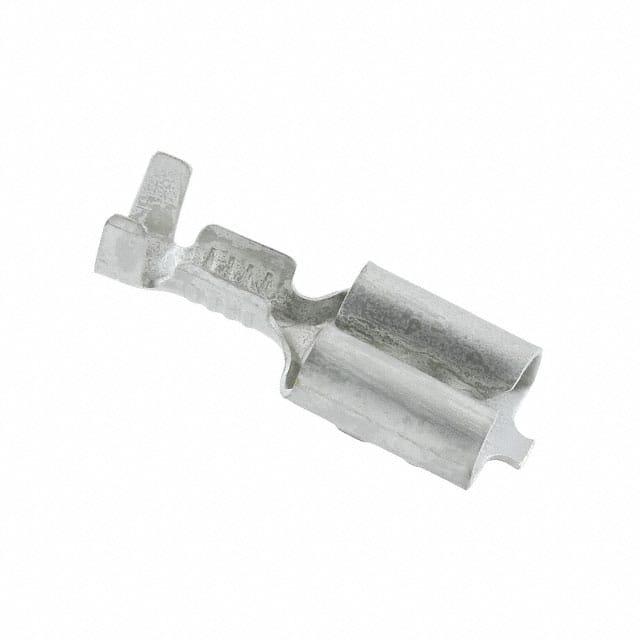

    这款电子元器件是TE Connectivity生产的FASTIN-FASTON 250系列快速断开式接线端子(Receptacle),适用于20至17 AWG(0.51至1.03平方毫米)的电线。其主要功能是在电线与设备之间提供快速、可靠的电气连接。这类接线端子广泛应用于汽车、工业自动化、通信设备等领域,特别适合需要频繁插拔的场合。

    技术参数


    - 终端方向:直式
    - 适配触点宽度:6.35毫米(0.25英寸)
    - 导线尺寸范围:0.51至1.03平方毫米
    - 接触基材:黄铜
    - 终端电镀材料:锡
    - 接触体厚度:0.32毫米(0.013英寸)
    - 绝缘支撑:带绝缘支撑
    - 兼容绝缘直径范围:2.3至3.3毫米(0.089至0.129英寸)

    产品特点和优势


    1. 快速断开设计:快速断开式设计使得插拔操作简单快捷,节省时间。
    2. 高可靠性:采用黄铜基材和锡电镀,确保长期使用的可靠性和稳定性。
    3. 机械强度高:厚实的接触体设计增强了整体的机械强度。
    4. 环境适应性强:能够在较宽的工作温度范围内正常工作。

    应用案例和使用建议


    这类接线端子通常用于汽车电子、工业控制和通信设备等领域,尤其适合需要频繁插拔的场合。为了确保最佳的使用效果,建议在安装时仔细检查导线的绝缘层是否正确放置,避免出现虚接或短路的情况。同时,在更换导线时要注意清理接线端子的接触面,以保持良好的电气连接。

    兼容性和支持


    该产品兼容多种同系列的产品,如TE Part # 880675-3 和 TE Part # 880675-2。TE Connectivity提供全面的技术支持和维护服务,包括在线文档、CAD文件以及热线电话支持(+1 800 522 6752)。用户可以通过这些渠道获取详细的产品信息和技术指导。

    常见问题与解决方案


    1. 问题:导线连接不牢固。
    - 解决方案:请确保导线的绝缘层被完全剥除,并且正确插入接线端子的触点中。必要时可以重新压接。
    2. 问题:接触电阻过高。
    - 解决方案:检查接触面是否有污垢或氧化物,使用清洁剂进行清洁。如果情况严重,考虑更换新的接线端子。
    3. 问题:导线容易脱落。
    - 解决方案:确认导线已完全插入并锁紧,如需加强固定力,可考虑使用辅助锁定工具。

    总结和推荐


    综上所述,这款FASTIN-FASTON 250系列快速断开式接线端子具备出色的可靠性和适用性,尤其适合需要频繁插拔的场合。其卓越的设计和高质量的材料使其成为众多领域的理想选择。考虑到其广泛的兼容性、详尽的技术文档和优质的客户服务,强烈推荐使用这款产品。

626094-2参数

参数
长*宽*高 17.1mm(长度)*4.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

626094-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

626094-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 626094-2 626094-2数据手册

626094-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
