5-2154874-2

产品分类: 光电显示器件配件
厂牌: TE CONNECTIVITY
产品描述: TE LED Holder For LED Xlamp
供应商型号: W-5-2154874-2
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 光电显示器件配件 5-2154874-2

5-2154874-2概述

    LUMAWISE LED HOLDERS 技术手册概述

    产品简介

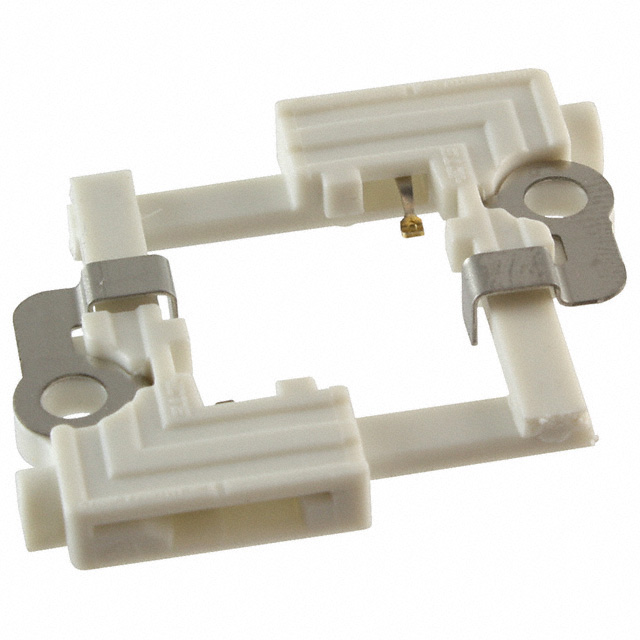

    LUMAWISE LED HOLDERS 是由 TE Connectivity 设计的一种用于 Chip-on-Board (CoB) LED 的安装支架。这些支架的主要功能是将 CoB LED 机械固定到散热器上,同时提供电气连接。相较于传统的焊接方式,LUMAWISE LED HOLDERS 无需焊接,允许通过两个 M3 螺丝直接将 LED 固定到散热器上,这种设计不仅简化了安装过程,还确保了光学元件的一致性。

    技术参数


    LUMAWISE LED HOLDERS 的关键技术参数如下:
    - 电气参数:最大电流 3A,最大电压 60V 直流。
    - 机械参数:操作温度范围为 -40°C 到 105°C;支持 #4 或 M3 规格螺丝的安装;电气接触支持 18-22 AWG(0.35 - 0.75mm²)的实心、带状和绞合线。
    - 材料:采用无卤素高反射率 PBT 和镀金铜合金触点。
    - 标准:符合 Zhaga Book 3 标准。

    产品特点和优势


    LUMAWISE LED HOLDERS 的主要优势包括:
    - 无需焊接:简化安装过程,减少了焊接工艺带来的复杂性和潜在错误。
    - 标准化接口:统一的螺丝间距使得安装更加标准化,便于大规模生产。
    - 光学一致性:固定的光学着陆区确保光束形状的一致性,适用于聚光灯和筒灯等应用。
    - 兼容性:可以与 LEDiL 光学元件兼容,为照明设计师提供更多灵活性。

    应用案例和使用建议


    LUMAWISE LED HOLDERS 主要应用于以下几种照明系统:
    - 聚光灯:提供精确的光线控制。
    - 筒灯:适合室内天花板照明。
    - 轨道灯:适用于商场和展览场所。
    - 路灯:适合街道和公共空间照明。
    使用建议:
    - 在安装前,确保 LED 和散热器之间的接触面干净平整。
    - 使用标准螺丝并确保紧固度适中,以保证良好的热传导。
    - 安装时需注意避免过度弯曲电线,以免影响电气连接的可靠性。

    兼容性和支持


    LUMAWISE LED HOLDERS 支持与多种标准光学元件(如 LEDiL 光学元件)配合使用,确保光束形状的一致性。TE Connectivity 提供详尽的技术文档和支持服务,确保用户能够正确安装和维护这些产品。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - Q:如何确保电气连接的稳定性?
    A:使用标准的电气接头,确保螺丝拧紧且接触良好。
    - Q:如何处理温度波动带来的影响?
    A:选择合适的工作温度范围内的材料,并确保散热系统的有效性。
    - Q:安装过程中如果出现螺丝滑牙怎么办?
    A:更换新的螺丝,并确保螺丝孔的清洁和平整。

    总结和推荐


    LUMAWISE LED HOLDERS 是一种高效且可靠的 LED 安装解决方案,特别适合需要快速安装和卓越热管理的照明项目。其简便的安装过程、稳定的电气连接和高度的一致性使其成为照明行业的一个理想选择。强烈推荐在需要高性能 LED 照明的应用中使用这款产品。

5-2154874-2参数

参数
长*宽*高 16.15mm*16.15mm*3.7mm
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装

5-2154874-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2154874-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 光电显示器件配件 TE CONNECTIVITY 5-2154874-2 5-2154874-2数据手册

5-2154874-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3284 ¥ 12.1905
300+ $ 1.272 ¥ 11.5566
500+ $ 1.239 ¥ 11.2537
900+ $ 1.218 ¥ 11.0629
1500+ $ 1.197 ¥ 10.8722
5000+ $ 1.0395 ¥ 9.4416
10000+ $ 0.924 ¥ 8.3926
库存: 415
起订量: 260 增量: 20
交货地:
最小起订量为:100
合计: ¥ 1219.05
