5-146258-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2 10pin 推挽式 Male Pin 黑色 通孔安装 12.29mm(长度)*4.88mm(高度)
供应商型号: N-5-146258-5
供应商: 云汉优选
标准整包数: 1

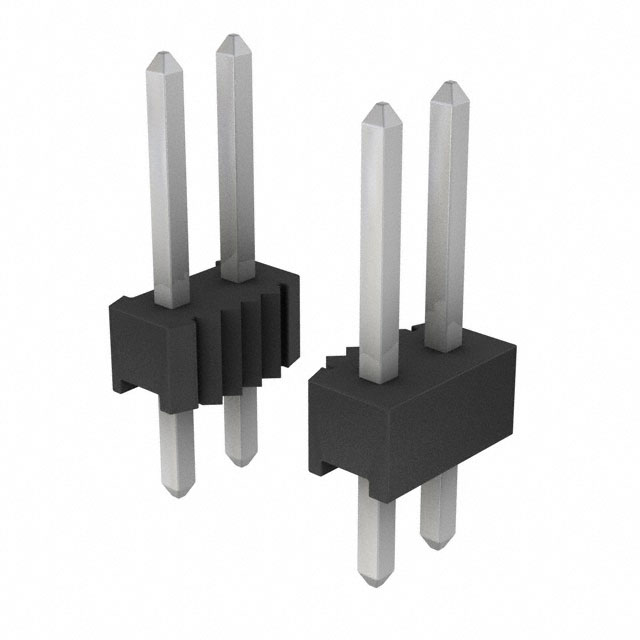

TE CONNECTIVITY 矩形连接器 - 外壳 5-146258-5

5-146258-5概述


    产品简介


    TE Connectivity 的 AMPMODU Headers 5-146258-5
    TE Connectivity 的 AMPMODU Headers 5-146258-5 是一种板对板垂直插装型 PCB 插座连接器,适用于多种电子应用。这类连接器具备可断开特性(Breakaway),采用锡镀层,通过通孔焊接固定,主要应用于信号传输。它们适用于印刷电路板的垂直安装,便于在板与板之间进行信号传输。

    技术参数


    基本规格
    - 产品型号: 5-146258-5
    - 制造商: TE Connectivity
    - 型号名称: AMPMODU Headers
    产品类型
    - 连接器系统: 板对板
    - 接头类型: 可断开(Breakaway)
    - 端子至印刷电路板的连接方式: 通孔焊接
    配置特征
    - 行数: 2
    - 位置数: 10
    - 中心间距: 2.54 mm (.1 in)
    - 并排配置: 平行
    电气特性
    - 操作电压: 30 VAC
    - 接触负载: 全负载
    - 接触载流能力: 最大 3 A
    - 接触材料: 磷青铜
    - 接触镀层材料: 锡
    - 接触镀层厚度: 2.54 – 5.08 µm (100 – 200 µin)
    机械特性
    - 插座材质: 热塑性材料
    - 温度范围: -65°C 至 105°C (-85°F 至 221°F)
    - 行间距: 2.54 mm (.1 in)
    - 印刷电路板厚度: 推荐 1.57 mm (.062 in)

    产品特点和优势


    产品特点
    - 可断开设计: 便于组装和拆卸,方便在不同情况下更换组件。
    - 高性能接触材料: 磷青铜材质提供良好的导电性和耐久性。
    - 宽广的操作温度范围: 支持在极端环境下稳定工作,适用范围广泛。
    - 锡镀层: 提供优异的导电性和耐腐蚀性。
    - 垂直安装设计: 易于集成到现有的电路板布局中,节省空间。
    市场优势
    - 高可靠性: 经过严格测试,确保在高电流和严苛环境中可靠运行。
    - 易用性: 设计简化,易于操作和安装,减少维护成本。
    - 广泛应用: 适用于多种电子产品,包括通信设备、工业控制、医疗仪器等。

    应用案例和使用建议


    应用案例
    - 通信设备: 在电信基站和交换机中用于信号传输。
    - 工业控制: 用于自动化控制系统中的信号接口。
    - 医疗仪器: 用于医疗设备中的内部信号传输。
    使用建议
    - 选择合适的印刷电路板厚度: 建议使用推荐的 1.57 mm (.062 in) 厚度以确保最佳机械稳定性。
    - 考虑环境因素: 在极端温度下使用时,注意连接器的热稳定性和散热管理。
    - 合理布线: 为避免干扰,建议合理规划信号线布局,减少电磁干扰。

    兼容性和支持


    兼容性
    - 与标准组件兼容: 与一系列标准 PCB 和连接器组件兼容,便于集成到现有系统中。
    支持和维护
    - 客户服务热线: 如需技术支持,可拨打 +1 800 522 6752 联系客户服务部门。
    - 产品文档: 访问 TE 官网下载详细的产品图纸和 CAD 文件。

    常见问题与解决方案


    常见问题
    - 问题1: 连接器接触不良
    - 解决方案: 检查焊点是否正确,确保焊接牢固。重新焊接或检查是否存在异物阻碍。
    - 问题2: 接触电阻过高
    - 解决方案: 清洁接触面,确保没有氧化或杂质影响导电性。必要时更换新的连接器。

    总结和推荐


    综合评估
    - 主要优点:
    - 高性能的磷青铜接触材料确保稳定的电气连接。
    - 简化的可断开设计使得组装和拆卸更为方便。
    - 广泛的温度范围和可靠的机械性能使其适用于各种恶劣环境。

    推荐使用
    - 由于其优秀的电气特性和高可靠性,TE Connectivity 的 AMPMODU Headers 5-146258-5 是适用于多种应用场合的理想选择。无论是对于通信设备、工业控制系统还是医疗仪器,该连接器都能提供卓越的性能和便利性。因此,强烈推荐使用此款产品。

5-146258-5参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Breakaway,Header,Push-Pull
长*宽*高 12.29mm(长度)*4.88mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-146258-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146258-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-146258-5 5-146258-5数据手册

5-146258-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
