171457-1

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 21路, 2行
供应商型号: 171457-1
供应商: 云汉优选
标准整包数: 50

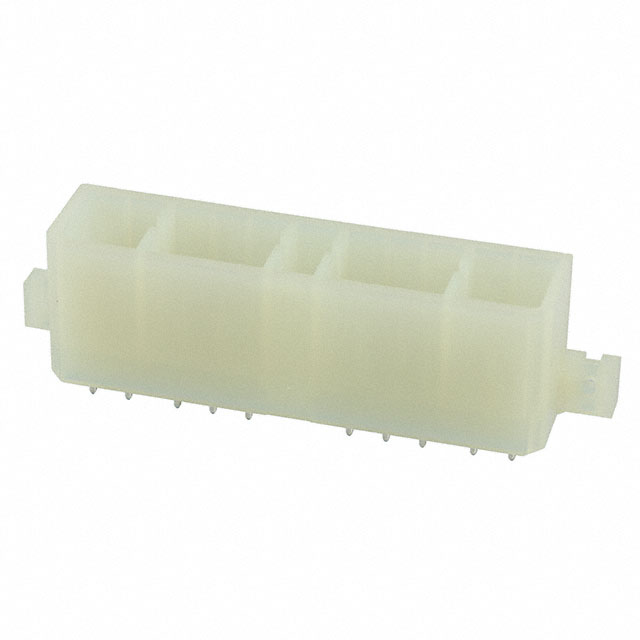

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 171457-1

171457-1概述

    # 电子元器件产品技术手册:PCB Mount Header, Vertical, Wire-to-Board

    产品简介


    基本信息
    TE Connectivity 的 171457-1 是一款适用于印刷电路板(PCB)连接的垂直安装式接头组件,主要用于线缆到板的连接解决方案。该产品为 21 位置接头,具有完全屏蔽设计,中心间距为 5mm(0.197 英寸)。产品采用锡镀层,并通过螺钉固定方式实现与 PCB 的可靠连接。
    主要功能
    - 支持多路并行信号传输;
    - 全屏蔽设计确保高电磁干扰(EMI)防护;
    - 可靠的机械固定结构,适配高频高速应用;
    - 广泛应用于汽车电子、工业控制及通信设备等领域。
    应用领域
    该接头广泛用于汽车电子(如车载信息系统)、工业自动化设备(如PLC模块)以及通信基础设施中的线路板连接需求。

    技术参数


    | 参数类别 | 详细信息 |

    | 产品类型 | PCB Mount Header, Vertical, Wire-to-Board |
    | 接头配置 | 21 Position, 2 Rows |
    | 中心间距 | 5 mm [0.197 in] |
    | 材质 | 自然色(Natural),锡镀层(Tin Sn) |
    | 固定方式 | 螺钉固定(Through Hole - Screw) |
    | 工作温度范围 | -30°C 至 +105°C |
    | 包装方式 | 托盘(Tray) |
    | 焊接能力 | 可承受波峰焊至 240°C |

    产品特点和优势


    特点
    1. 高可靠性设计:完全屏蔽结构减少电磁干扰;
    2. 灵活的接头布局:21 位置设计满足复杂信号传输需求;
    3. 稳定的固定机制:通过螺钉固定提供可靠的机械连接;
    4. 环保材料选择:符合 RoHS、ELV 和 REACH 标准。
    优势
    - 减少故障率,提升系统稳定性;
    - 易于安装和拆卸;
    - 适用于多种恶劣环境条件。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:用于车载信息娱乐系统的模块间连接;
    - 工业自动化:适合 PLC 系统中的信号接口;
    - 通信设备:用于路由器和交换机中的内部连接。
    使用建议
    - 在极端温差环境下使用时,需注意热胀冷缩对连接稳定性的潜在影响;
    - 避免长期暴露于高湿度环境中以延长使用寿命;
    - 安装时确保接头与 PCB 对齐精确,防止虚焊或接触不良。

    兼容性和支持


    兼容性
    - 可与 TE Connectivity 的其他系列接头配合使用,例如:
    - 171898-1:FF 250 插座外壳(3P 尼龙自然色)
    - 171365-1:MIC CAP 21P 外壳
    - 同系列的 Mark I 接头支持统一兼容性。
    支持服务
    TE Connectivity 提供专业的技术支持团队,可通过电话(+1 800 522 6752)咨询产品相关问题。此外,还可访问其官网下载 CAD 文件和产品规格书。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查是否正确安装且无污垢或氧化物存在 |
    | 焊接后连接松动 | 重新校准螺钉固定角度并检查焊接质量 |
    | 环境适应性下降 | 在极端条件下考虑使用导热胶或其他保护措施 |

    总结和推荐


    综合评估
    171457-1 是一款高性能的 PCB Mount Header,具备出色的可靠性、易用性和环境适应性。无论是汽车电子还是工业自动化领域,它都能提供卓越的连接解决方案。
    推荐结论
    强烈推荐:适用于需要高可靠性和稳定性的应用场景,特别是在复杂的多信号传输环境中表现出色。如果您正在寻找一种高效且环保的连接解决方案,这款产品无疑是最佳选择之一。
    如有进一步疑问或需要更多技术支持,请联系 TE Connectivity 客服团队!

171457-1参数

参数
针脚数 21pin
间距-配接 6mm
排数 2
排距 6mm
类型 Header,Locking Ramp
额定电流 10A
颜色 -
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
长*宽*高 82mm*21.7mm*16.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

171457-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

171457-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 171457-1 171457-1数据手册

171457-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
