63837-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 22-26AWG Brass RCP 8.31mm Tin T/R
供应商型号: 63837-1
供应商: 云汉优选
标准整包数: 50000

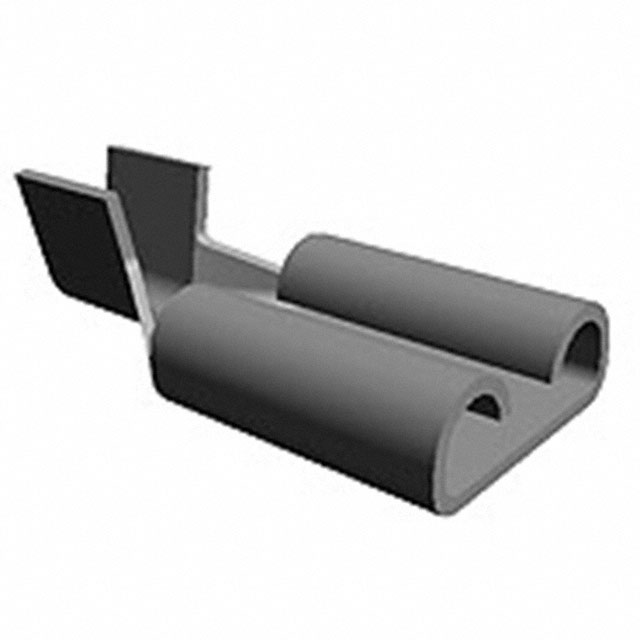

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63837-1

63837-1概述

    # 电子元器件技术手册:63837-1 接收端子

    1. 产品简介


    产品名称:63837-1 接收端子
    产品类型:快速断开接头(Quick Disconnects)
    主要功能:用于连接电线,提供稳定的机械和电气连接。
    应用领域:广泛应用于汽车、工业自动化、消费电子及家用电器等领域。

    2. 技术参数


    | 参数项 | 规格/值 |

    | 端子尺寸 | 26 – 22 AWG 或 0.12 – 0.32 mm² |
    | 导线截面积 | 254 – 642 CMA |
    | 搭接宽度 | 2.8 mm [0.11 in] |
    | 端子厚度 | 0.51 mm [0.02 in] |
    | 端子材料 | 黄铜基材,镀锡 |
    | 终端方向 | 直角设计 |
    | 使用温度范围 | -40 至 105°C [-40 至 221°F] |
    | 包装方式 | 50,000 个/卷 |
    | 产品长度 | 8.31 mm [0.327 in] |

    3. 产品特点和优势


    - 高可靠性:采用黄铜基材并镀锡处理,确保长期稳定运行。
    - 多规格支持:适用于多种导线尺寸和型号,满足多样化需求。
    - 快速安装:内置搭扣设计(Dimple),实现便捷且牢固的连接。
    - 宽广适用性:在恶劣环境中表现出色,适合工业和高要求场景。
    - 环保设计:符合多项环保法规(如RoHS、ELV、REACH等)。

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子:用于车载传感器、执行器等组件间的快速连接。
    - 工业设备:常用于电机控制柜内的接线端口。
    - 家用电器:例如冰箱压缩机连接、空调内部布线等。
    使用建议:
    - 在安装前确认导线直径是否匹配。
    - 使用专用压接工具进行压接以确保接触良好。
    - 定期检查端子是否存在氧化或松动情况,及时维护。

    5. 兼容性和支持


    兼容性:
    - 可与标准Faston 110系列端子配合使用。
    - 其他相关产品包括:61818-1(26-22 AWG版本)、6-440129-2(双排黑壳版本)。
    技术支持:
    - 客户支持热线:+1 800 522 6752
    - 访问官网(TE.com)获取更多合规信息和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过大 | 检查导线是否正确压接 |
    | 端子断裂 | 使用正确的压接工具重新安装 |
    | 长时间使用后接触不良 | 清理氧化层或更换端子 |

    7. 总结和推荐


    产品评估:
    63837-1 接收端子以其广泛的适用性、出色的耐用性和优良的电气性能成为市场中的优选产品。它不仅符合严格的环保标准,还通过快速连接设计简化了装配过程。
    推荐理由:
    对于需要高性能、可靠性和灵活性的应用场景,这款接收端子无疑是最佳选择。我们强烈推荐其作为工业和消费电子领域的标准配件。

    如需进一步技术支持或订购,请访问我们的官方网站或联系客户服务团队。

63837-1参数

参数
长*宽*高 8.3mm(长度)*3.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63837-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63837-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63837-1 63837-1数据手册

63837-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50000+ ¥ 0.1626
100000+ ¥ 0.1592
200000+ ¥ 0.153
库存: 50000
起订量: 50000 增量: 50000
交货地:
最小起订量为:50000
合计: ¥ 8130
