1658640-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 D型连接器, Amplimite HDP-20系列, 母座, DB50针, 电缆安装, 直向主体
供应商型号: 26M-1658640-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 1658640-1

1658640-1概述


    产品简介

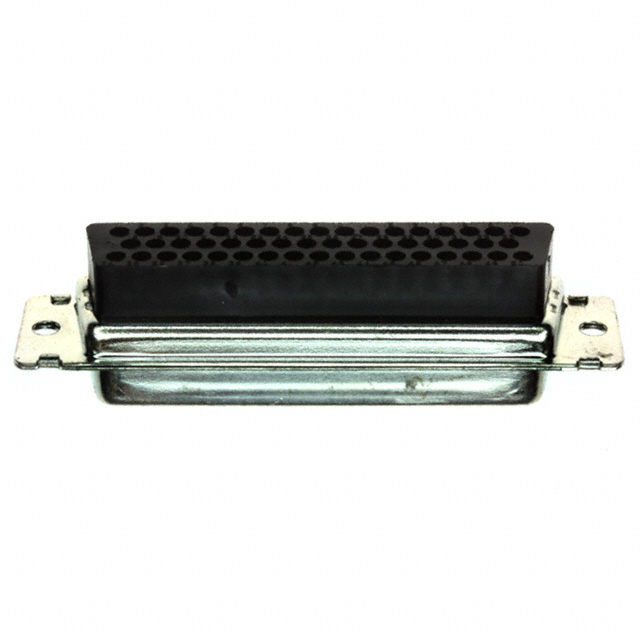

    AMPLIMITE D-Sub Crimp Receptacle
    这款产品是一款50位置(Position)的D-Sub型压接式插座,专为电缆间连接设计。它采用20号接触点(Contact Size),外壳尺寸为5。此型号适用于需要可靠信号传输的应用场合,例如工业自动化、医疗设备和通信系统等领域。其独特的屏蔽设计和坚固的金属外壳使其在复杂和苛刻的工作环境中具有出色的表现。

    技术参数


    - 型号: 1658640-1
    - 接触点数: 50个
    - 接触点大小: 20号
    - 外壳尺寸: 5
    - 连接方式: 电缆到电缆
    - 接触材料: 钢
    - 绝缘体材料: 玻璃填充尼龙
    - 壳体镀层材料: 锡
    - 主产品颜色: 黑色
    - 密封性: 不密封
    - 操作温度范围: -55°C 至 105°C
    - 兼容绝缘直径范围: 4.58 – 11.68 mm
    - 电线尺寸: 0.2 – 0.56 mm²
    - 机械固定: 孔安装
    - 插拔保持力: 孔安装
    - 中心线间距: 2.74 mm, 2.76 mm, 2.79 mm
    - 认证标准:
    - UL 94V-0阻燃等级
    - 欧盟RoHS合规
    - 欧盟ELV合规
    - 中国RoHS 2合规
    - REACH SVHC(高度关注物质)未包含

    产品特点和优势


    - 全金属外壳: 提高了机械强度和耐久性。
    - 屏蔽设计: 减少电磁干扰,确保信号的稳定传输。
    - 玻璃填充尼龙绝缘体: 良好的耐热性和抗腐蚀性。
    - 孔安装保持力: 简化安装过程,提高可靠性。
    - 适用温度范围广: -55°C 至 105°C,适合多种环境条件。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中的传感器连接。
    - 医疗设备中的信号传输模块。
    - 通信系统的信号接口。
    使用建议:
    - 在安装过程中,确保正确选择电线尺寸以保证连接的稳定性和可靠性。
    - 在极端环境下使用时,注意检查连接器的屏蔽性能,确保信号传输的稳定性。
    - 定期进行清洁和维护,避免因灰尘或杂质导致的连接不良。

    兼容性和支持


    兼容性:
    - 可与不同品牌和型号的D-Sub型插头配合使用,如型号为1658641-1的插头。
    支持:
    - 提供详尽的技术文档和用户手册,可在TE官网下载。
    - 技术支持热线:+1 800 522 6752
    - 品质保证:提供长期的技术支持和售后服务。

    常见问题与解决方案


    问题1: 电线与插座连接不稳定。
    解决方案: 确保电线尺寸符合要求,并使用合适的压接工具进行压接。必要时更换新的压接端子。
    问题2: 连接器无法插入另一侧插座。
    解决方案: 检查两侧插针是否有弯曲或损坏,确认中心线间距是否一致。如需调整插针位置,建议联系专业技术人员。
    问题3: 连接器外壳损坏。
    解决方案: 更换新的连接器外壳。如果只是表面划痕,可以使用适当的工具修复。

    总结和推荐


    综上所述,AMPLIMITE D-Sub Crimp Receptacle 1658640-1 是一款高性能、高可靠性的电缆连接器。其广泛的应用范围、坚固耐用的设计以及出色的电气性能使其成为众多领域的理想选择。无论是工业自动化还是医疗设备,它都能提供卓越的信号传输能力。因此,强烈推荐在相关项目中使用这款连接器。
    通过以上的介绍和分析,可以看出这款产品具备强大的竞争力,非常适合需要高性能连接器的应用场合。希望本篇文章能帮助您更好地了解和选择这款连接器。

1658640-1参数

参数
颜色 黑色
端接 -
额定电流 2A
排数 3
触头镀层
外壳材料 Steel,Tin Plated
针脚数 50pin
类型 Receptacle for Female Contacts
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1658640-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1658640-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 1658640-1 1658640-1数据手册

1658640-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
