487406-4

产品分类: FFC/FPC连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 我们的扁平柔性电缆 (FFC) 连接器包括专为自动装配设计的各种高密度板对板、线对板和线对线连接器。采用 0.100 [2.54] 端子间距的插针和插座护套以及采用 0.050 [1.27] 引脚间距的插座护套可高效地利用 PCB 空间。母端护套不仅与插针护套接合,而且与来自其他 TE 连接器产品线(包括 AMPMODU MTE、AMPMODU 0.0252 [0.642]、AMPMODU System 50 和 AMP-LATCH 产品系列)的一系列印刷电路板接头接合。
供应商型号: N-487406-4
供应商: 云汉优选
标准整包数: 14000

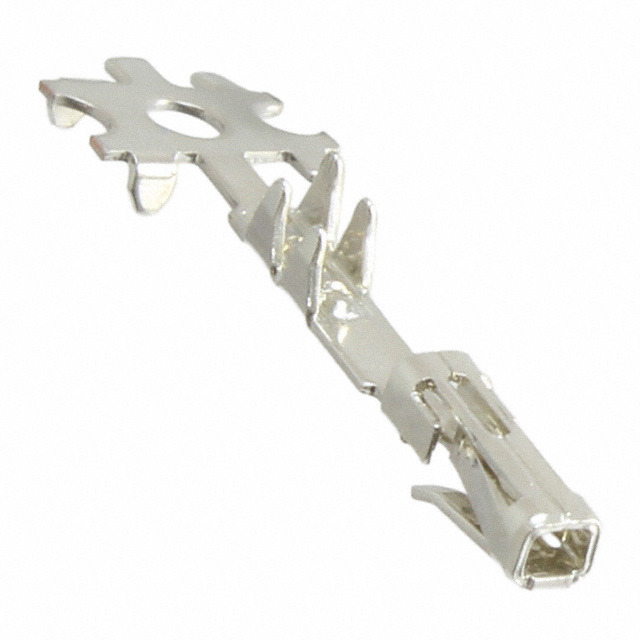

TE CONNECTIVITY FFC/FPC连接器 - 触头 487406-4

487406-4概述


    产品简介




    本产品是一款适用于柔性扁平电缆(FFC)的插座接触件,采用了磷青铜基材,并通过绝缘位移连接(IDC)方法实现与导线和电缆的连接。其表面镀层为锡铅合金,能够提供良好的电气连接性和可靠性。这款产品主要用于信号传输领域,能够在-65°C至105°C的工作温度范围内保持稳定运行,适用于各种严苛环境下的应用。该产品的具体型号为487406-4,属于2.54mm FFC连接器系列中的插座接触件。


    技术参数




    | 参数项 | 规格 |
    |----------------------|-------------------------|
    | 基体材料 | 磷青铜 |
    | 终端方法 | 绝缘位移连接(IDC) |
    | 兼容的电缆类型 | 柔性扁平电缆(FFC) |
    | 配合面积镀层材料 | 锡铅合金 |
    | 接触类型 | 插座 |
    | 最大电流承载能力 | 2A |
    | 可接受导线宽度 | 1.27mm(0.05英寸) |
    | 工作温度范围 | -65°C至105°C(-85°F至221°F) |


    产品特点和优势




    这款电子元器件具备多个显著特点和优势,使其在市场上具有较强的竞争力:

    - 高可靠性:磷青铜基材与锡铅合金镀层的结合提供了出色的电气连接性和耐久性。
    - 广泛的适用范围:-65°C至105°C的工作温度范围使该产品适用于多种恶劣环境条件。
    - 高效连接:通过绝缘位移连接方法,可以快速且可靠地完成导线与电缆的连接。
    - 卓越的电流承载能力:最大电流承载能力达到2A,确保信号传输的稳定性。


    应用案例和使用建议




    应用案例


    这款接触件广泛应用于需要信号传输的电子产品中,例如显示器、笔记本电脑、打印机和其他便携式设备。这些产品通常要求连接器能够在有限的空间内实现高密度布线,并且能够在不同环境下保持稳定的信号传输。

    使用建议


    - 在安装过程中确保连接牢固,以避免因松动而引起的信号干扰。
    - 定期检查连接部位是否有腐蚀或其他损坏迹象,及时进行清洁或更换。
    - 尽量避免将接触件暴露在极端温度或潮湿环境中,以延长其使用寿命。


    兼容性和支持




    这款接触件设计为与特定类型的柔性扁平电缆配套使用,以确保最佳性能。制造商提供了详细的兼容零件列表,用户可根据实际需求选择合适的组件进行搭配使用。此外,如遇任何技术支持问题,可拨打官方客服电话+1 800 522 6752获取帮助。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |-------------------------------|------------------------------------|
    | 连接不稳定 | 确保连接部位干净无损,重新安装或更换接触件。 |
    | 电流承载能力不足 | 检查实际电流负载是否超过规格限制,考虑更换为更大电流承载能力的产品。|
    | 接触不良 | 清理接触面,确认安装正确且没有外部压力影响。 |


    总结和推荐




    总体而言,487406-4是一款高性能的柔性扁平电缆插座接触件,适用于多种信号传输应用场合。它具备优异的电气性能和广泛的工作温度范围,可满足严苛环境下的使用需求。如果您正在寻找一款可靠且高效的信号传输解决方案,我们强烈推荐此款产品。同时,请注意根据具体应用需求选择合适的配套零件,以确保最佳的使用效果。

487406-4参数

参数
插针或插座 插座
触头镀层 铅,锡
触头端接 压接
触头镀层厚度 2.54μm
线规 -
长*宽*高 12.01mm(长度)*1.87mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

487406-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

487406-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 - 触头 TE CONNECTIVITY 487406-4 487406-4数据手册

487406-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
