JWD-171-12

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-JWD-171-12
供应商: 云汉优选
标准整包数: 1

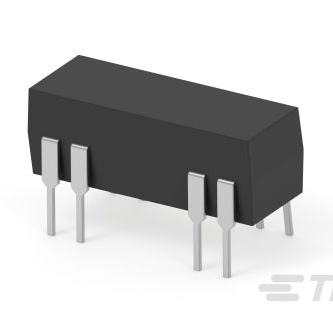

TE CONNECTIVITY 磁簧开关 JWD-171-12

JWD-171-12概述

    JWD/JWS Series Reed Relays

    1. 产品简介


    JWD/JWS系列干簧继电器是由Potter & Brumfield生产的电子元器件,主要用于信号切换和控制应用。JWD系列采用双列直插(DIP)封装(14针),而JWS系列则采用单列直插(SIP)封装。这些继电器以其高可靠性、低维护成本和多种触点配置著称。它们适用于电信、测量和控制设备、自动化测试设备、安全系统和医疗设备等多种应用领域。

    2. 技术参数


    以下是JWD/JWS系列继电器的关键技术参数:
    - 触点类型与安排
    - JWD和JWS系列:1个形式A(常开)触点
    - JWD系列:1个形式B(常闭)触点,1个形式C(转换)触点,2个形式A(常开)触点

    - 额定电压与电流
    - 形式A、形式B和两个形式A:20VDC,500mA
    - 形式C:10VDC,500mA;10VDC,10mA

    - 最大切换电压
    - 形式A、形式B和两个形式A:100VDC
    - 形式C:28VDC

    - 接触材料
    - 铱钌合金

    - 操作频率
    - 100Hz

    - 操作时间
    - 形式A、形式B:1.5/0.5ms
    - 形式C:1.5/3.0ms
    - 绝缘性能
    - 形式A、形式B:250VDC
    - 形式C:175VDC
    - 接触和线圈间:500VDC
    - 相邻触点间:500VDC
    - 接触耐久性
    - 100百万次操作
    - 温度范围
    - 工作温度范围:-35°C到+85°C
    - 最大线圈温度:105°C

    3. 产品特点和优势


    JWD/JWS系列干簧继电器具有以下独特功能和优势:
    - 低维护成本:干簧继电器的结构简单,无需频繁维护。
    - 多种触点配置:提供了多种触点类型和组合,满足不同应用需求。
    - 高可靠性:采用先进的干簧技术,确保长期稳定运行。
    - 环境适应性强:能够承受极端温度和振动条件,适合各种工业环境。
    - 可选线圈抑制二极管:增强电路保护,减少电磁干扰。

    4. 应用案例和使用建议


    - 电信应用:用于传输控制和信号切换,确保通信链路的稳定。
    - 自动化测试设备:在精密测试过程中实现快速、准确的信号切换。
    - 医疗设备:在医疗监测设备中用于信号的精确控制和传递。
    使用建议:
    - 在高频开关应用中,考虑选用接触耐久性较高的型号。
    - 为提高稳定性,在同一印刷电路板上密集安装多个继电器时,建议增加磁屏蔽。
    - 严格遵守额定电流和电压,避免过载导致损坏。

    5. 兼容性和支持


    - 兼容性:与常见的印刷电路板(PCB)焊接技术兼容,支持浸入清洁工艺。
    - 技术支持:制造商提供全面的技术文档和售后服务,帮助用户解决安装和调试过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:继电器无法正常工作
    - 解决方案:检查输入电源是否符合额定值,确认接线正确无误。

    - 问题:触点粘连
    - 解决方案:定期进行清洁和保养,确保触点表面清洁。

    7. 总结和推荐


    综上所述,JWD/JWS系列干簧继电器凭借其高可靠性和广泛的应用范围,成为电信、测量控制及自动化测试设备等领域的理想选择。建议在相关应用中优先考虑使用该系列产品。

JWD-171-12参数

参数
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

JWD-171-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-171-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-171-12 JWD-171-12数据手册

JWD-171-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.6528 ¥ 116.0488
20+ $ 13.0295 ¥ 110.7508
39+ $ 12.6786 ¥ 107.7681
78+ $ 12.4542 ¥ 105.8607
库存: 838
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 928.39
