8-324015-2

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 法兰铲形端子
供应商型号: 571-8-324015-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 8-324015-2

8-324015-2概述

    电子元器件产品技术手册

    1. 产品简介

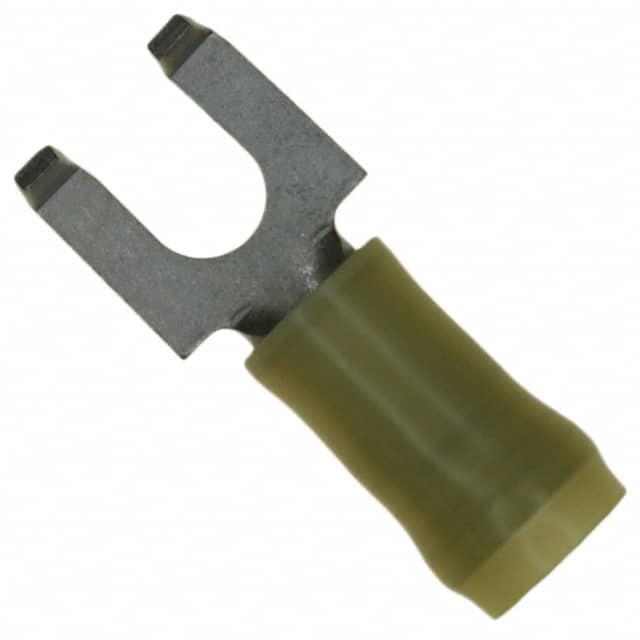

    本文介绍的是TE Connectivity公司生产的型号为8-324015-2的锡镀舌形法兰端子(Spade Flange Tongue Terminal)。这款电子元器件适用于12至10 AWG导线,并具有10号孔径(4.82毫米直径)。这类端子主要用于电气连接,适用于工业控制、汽车电子等领域。

    2. 技术参数


    以下是产品的技术规格:
    - 导线规格:12至10 AWG
    - 孔径尺寸:10号(4.82毫米)
    - 绝缘支持:部分绝缘
    - 电压额定值:300 V
    - 重量:2.447克
    - 舌厚:1.07毫米
    - 长度:25.83毫米
    - 绝缘外径范围:2.03至3.18毫米
    - 绝缘直径最大值:3.18毫米
    - 操作温度范围:105摄氏度
    - 电气附件:密封不可用
    - 终端定向:法兰
    - 接触材料:铜
    - 插针电镀材料:锡
    - 安装方式:焊接
    - 包装数量:50个

    3. 产品特点和优势


    8-324015-2舌形法兰端子的主要特点包括:
    - 兼容性强:能够用于多种电气连接,包括工业控制、汽车电子等领域。
    - 操作温度高:105摄氏度的工作温度范围,适合高温环境。
    - 机械强度高:部分绝缘设计提供了良好的保护和稳定性。
    - 环保标准合规:符合欧盟RoHS和ELV指令,以及中国RoHS标准。
    - 质量保证:每个批次都经过严格测试,确保可靠性和耐用性。

    4. 应用案例和使用建议


    该端子广泛应用于各类电气连接,例如工业控制系统中的接线端子、汽车电路中的连接件等。具体应用如下:
    - 工业控制:用于自动化控制系统中,确保信号传输的可靠性。
    - 汽车电子:用于汽车内部电路的连接,提供稳定可靠的电气连接。
    - 家用电器:用于洗衣机、空调等家用电器的电源连接。
    使用建议:
    - 在安装过程中,请确保导线绝缘层已正确剥离,并完全插入端子内。
    - 定期检查连接部位是否有松动现象,以确保电气连接的可靠性。

    5. 兼容性和支持


    该产品与其他类型的电气组件具有良好的兼容性,可方便地进行集成。此外,TE Connectivity公司提供全面的技术支持和售后服务,客户可以通过电话 +1 800 522 6752 获得支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:安装时端子容易脱落。
    - 解决方法:确保导线绝缘层已完全剥离,并插入端子内,同时紧固固定螺丝。
    - 问题:电气连接不稳定。
    - 解决方法:检查端子与导线的接触面是否有污垢或损伤,清洁并重新安装。
    - 问题:无法找到合适的尺寸。
    - 解决方法:请参考产品手册或联系技术支持以获取更多信息。

    7. 总结和推荐


    综合来看,8-324015-2舌形法兰端子是一款高性能、高可靠性的电子元器件。它在工业控制、汽车电子等多个领域的应用中表现出色,具备优秀的操作温度范围、稳定的电气性能和良好的兼容性。因此,我强烈推荐使用这款产品,以满足您的电气连接需求。

8-324015-2参数

参数
长*宽*高 25.83mm*10.57mm*10.57mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-324015-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-324015-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 8-324015-2 8-324015-2数据手册

8-324015-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7595 ¥ 14.8678
10+ $ 1.242 ¥ 10.4949
100+ $ 1.0076 ¥ 8.5146
500+ $ 0.9482 ¥ 8.0126
2500+ $ 0.7991 ¥ 6.752
库存: 1249
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.86
