2314870-6

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 1 6pin 2A 760nm 金 通孔安装
供应商型号: 17-2314870-6-ND
供应商: Digi-Key
标准整包数: 1

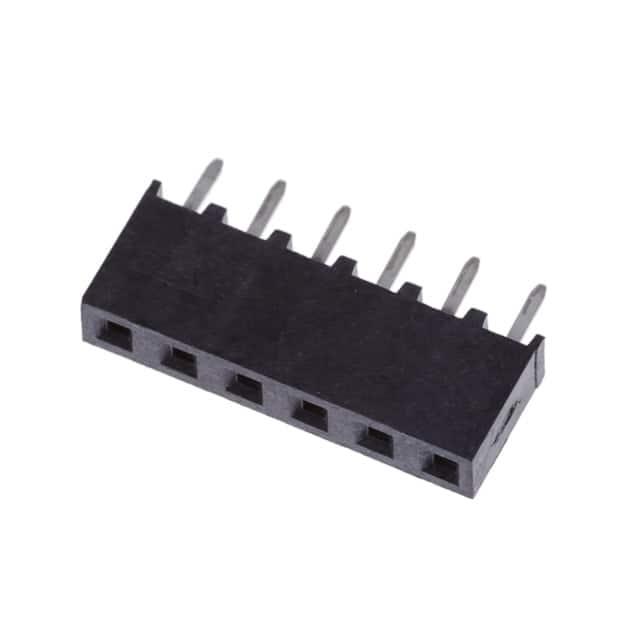

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2314870-6

2314870-6概述

    AMPMODU 2 mm Board to Board Receptacle Platform

    1. 产品简介


    AMPMODU 2 mm Board to Board Receptacle 是一款专为印刷电路板(PCB)设计的高性能连接器。这些连接器具有双弹簧接触结构,可接受最大直径为 4.0 mm 的配对端子,行间距为 2.00 mm(0.079 英寸),并且提供表面贴装(SMT)或通孔焊接(TH/THR)两种安装方式。它们可用于多种电子设备,包括工业自动化、通信系统、医疗设备及消费电子产品等领域。

    2. 技术参数


    - 接触区域电镀:金闪镀、0.38 µm 金、0.76 µm 金
    - 焊接尾长度:针对 PCB 厚度 1.6 mm 和 2.4 mm
    - 焊接方法:通孔焊接(TH)、通孔回流焊接(THR)、表面贴装(SMT)
    - 包装:带卷、管式
    - 安装方式:垂直和水平
    - 单行和双行
    - 双入口和凸出版本
    - 电路位置:每行 2 到 25 个位置

    3. 产品特点和优势


    AMPMODU 2 mm Board to Board Receptacle 的双弹簧接触设计使其能够承受更高的电流和振动,保证了可靠的电气连接。此外,该连接器具备良好的防潮和抗腐蚀性能,适用于各种严苛的工作环境。其独特的双重焊接方法提供了更好的稳定性和焊接质量。

    4. 应用案例和使用建议


    根据手册中的示例,该连接器已广泛应用于工业自动化控制设备中。对于使用过程中遇到的焊点不稳定等问题,建议采用以下方法进行优化:
    - 在焊料涂抹时确保焊盘与焊料的正确对齐。
    - 使用适当的夹紧工艺来提高连接稳定性。
    - 对于某些性能分类,允许一定程度的错位,但仍需确保总体的电气和机械性能满足要求。

    5. 兼容性和支持


    该连接器与市场上多数 SMT 和 TH 组件兼容。TE Connectivity 提供全面的技术支持和售后服务,包括产品咨询热线和安装指南。

    6. 常见问题与解决方案


    - Q1: 如何正确安装 AMPMODU 2 mm Receptacle?
    - A1: 确保焊盘和焊料对齐正确,避免错位导致的焊点不稳。
    - Q2: 如何选择正确的焊接方法?
    - A2: 根据 PCB 材质和厚度选择合适的焊接方法,例如通孔焊接(TH)或表面贴装(SMT)。
    - Q3: 如何清洁焊后残留物?
    - A3: 使用适合的溶剂,如水基清洗剂或溶剂型清洗剂,按照推荐时间清洗以保持连接器的性能。

    7. 总结和推荐


    综上所述,AMPMODU 2 mm Board to Board Receptacle 平台具备优良的设计和广泛的适用性,能够满足大多数电子设备的需求。它不仅具备优秀的电气性能,还具有较强的环境适应能力。因此,我强烈推荐这款产品用于需要高可靠性的 PCB 连接应用场合。

2314870-6参数

参数
针脚数 6pin
类型 Push-Pull,Receptacle
额定电流 2A
间距-配接 2mm
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 -
触头镀层 - 配接
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 管装

2314870-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2314870-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2314870-6 2314870-6数据手册

2314870-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9332 ¥ 16.3355
45+ $ 1.4199 ¥ 11.8832
135+ $ 1.3139 ¥ 10.9954
540+ $ 1.1914 ¥ 9.9705
1035+ $ 1.1379 ¥ 9.5232
5040+ $ 1.0178 ¥ 8.5174
10035+ $ 0.9696 ¥ 8.1139
库存: 2068
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.33
