31805

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Copper 20.52mm Tin Loose
供应商型号: JY-31805
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 31805

31805概述


    产品简介


    产品类型

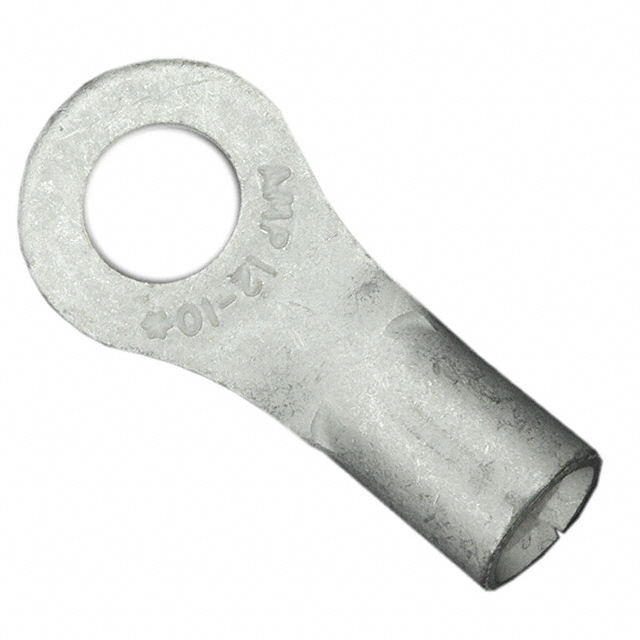

    本产品为闭环舌形端子(Closed Ring Tongue Terminal),适用于12至10 AWG导线的连接,具有特定的安装孔尺寸和密封选项,广泛应用于工业自动化、汽车制造、航空航天等领域。
    主要功能
    闭环舌形端子用于将导线固定到螺栓或其他类型的接线柱上。通过紧固螺栓,可以确保导线与接线柱之间的良好电接触和机械连接。这类端子具有较高的载流能力和可靠性,能够在各种恶劣环境下稳定工作。

    技术参数


    - 导线规格:12 - 10 AWG
    - 螺栓孔直径:#10
    - 密封性:无
    - 导线绝缘支持:无
    - 配置特征:单孔
    - 材料重量:2.037克
    - 接触特性:封闭式
    - 终端方向:直型
    - 终端镀层材料:锡
    - 电气规格:铜基材料,锡镀层
    - 尺寸:
    - 导线截面积:5180 - 13100 CMA
    - 螺栓孔直径:5 mm [0.197 in]
    - 舌片厚度:0.99 mm [0.039 in]
    - 产品长度:20.52 mm [0.808 in]
    - 端子内径:3.28 mm [0.129 in]

    产品特点和优势


    - 高载流能力:适用于大电流应用,能够在各种恶劣环境下提供稳定的连接。
    - 耐用性强:封闭式的结构能够有效防止水分和其他污染物进入,提高产品的长期可靠性。
    - 易于安装:直型设计便于快速安装和维护,节省时间成本。
    - 环保材料:采用低卤素材料制成,符合欧盟RoHS指令,确保对环境友好。

    应用案例和使用建议


    应用场景
    - 工业自动化:用于连接各种传感器和执行机构,确保信号传输稳定可靠。
    - 汽车制造:用于发动机控制单元、电池管理系统等关键部件的电气连接。
    - 航空航天:用于复杂电气系统的布线连接,确保高度可靠性和安全性。
    使用建议
    - 环境适应性:在高温环境下使用时,确保设备处于规定的温度范围内以保证性能稳定。
    - 定期检查:建议定期检查端子的紧固情况和电气接触状况,及时更换磨损或损坏的端子。

    兼容性和支持


    - 兼容性:适用于铜基材料和锡镀层导线,能够与多种标准螺栓接线柱配合使用。
    - 支持服务:TE Connectivity 提供技术支持热线 +1 800 522 6752,以及详细的在线文档和CAD文件,方便用户获取更多信息和下载相关资料。

    常见问题与解决方案


    1. 问题:端子出现松动现象。
    - 解决方法:重新紧固螺栓,确保端子紧固到位。

    2. 问题:电气接触不良。
    - 解决方法:清洁导线和端子表面,确保良好的电接触。

    3. 问题:端子损坏。
    - 解决方法:根据具体损坏情况,进行更换或维修。

    总结和推荐


    综合评估
    该款闭环舌形端子在工业、汽车和航空航天领域的应用表现出色,具备较高的载流能力、良好的机械稳定性及环保特性,完全符合欧盟RoHS标准,是可靠的电气连接解决方案。
    推荐使用
    鉴于其优异的性能和广泛的适用范围,强烈推荐在各类高可靠性要求的应用场景中使用此产品。同时,建议用户在安装和使用过程中注意环境条件和定期维护,以确保长期稳定的工作性能。

31805参数

参数
长*宽*高 20.52mm*9.53mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

31805厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

31805数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 31805 31805数据手册

31805封装设计

查看详情并下载
Symbol
Footprint
3D Model
