41456

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 15.5-20AWG Brass 19.91mm Tin Reel/Strip Automotive
供应商型号: N-41456
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 环形端子 41456

41456概述


    产品简介

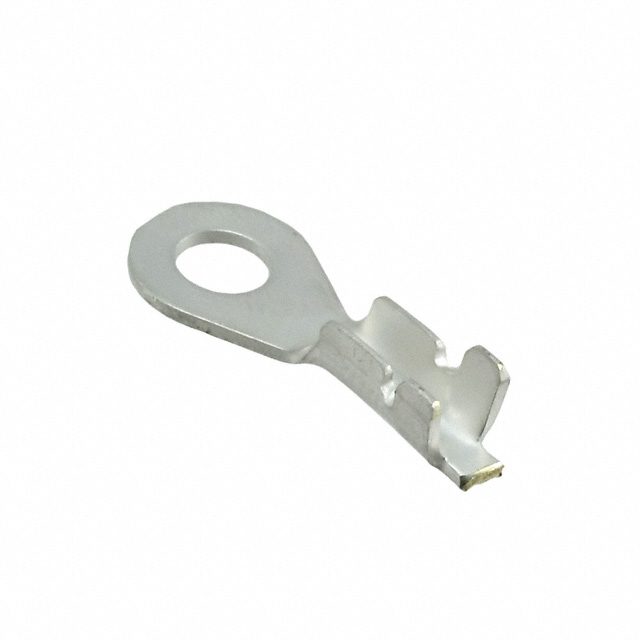

    本产品是一款闭口环形舌形接线端子(Closed Ring Tongue Terminal),适用于导线截面积为1021至2582 CMA,即20至15 AWG的导线。其适用的安装螺栓直径为#8或M4。此类端子广泛应用于工业控制、电气设备和汽车电子等领域,用于连接导线到固定螺栓上,确保良好的电气接触和机械稳定。

    技术参数


    - 适用导线规格: 20 - 15 AWG
    - 安装螺栓直径: #8 或 M4
    - 螺栓直径: 4.34 mm (.171 in)
    - 舌形厚度: 0.76 mm (.03 in)
    - 产品长度: 20.07 mm (.79 in)
    - 端子筒内径: 1.77 mm, 2.92 mm (.07 in, .115 in)
    - 最大绝缘层直径兼容范围: 2.5 - 3.6 mm (.098 - .142 in)
    - 操作温度范围: -40 - 110°C (-40 - 230°F)
    - 接触材料: 黄铜
    - 端子镀层材料: 锡
    - 包装数量: 10000
    - 包装方式: 条带/卷轴
    - 欧盟RoHS合规: 符合
    - 中国RoHS合规: 符合
    - 卤素含量: 低卤素 - Br, Cl, F, I < 900 ppm 每种同质材料

    产品特点和优势


    1. 高可靠性: 采用黄铜作为接触材料,保证了长期使用的可靠性和稳定性。
    2. 适用范围广: 适用于多种导线规格和螺栓直径,具有广泛的适用性。
    3. 耐温性强: 能够承受极端温度范围(-40 - 110°C),确保在恶劣环境下仍能正常工作。
    4. 环保合规: 符合RoHS和ELV标准,无卤素设计,符合环保要求。
    5. 机械稳固: 直插式结构设计,提供稳定的电气连接和机械固定。

    应用案例和使用建议


    应用案例
    此类闭口环形舌形接线端子通常用于自动化生产线、工业机器人、以及各种高低压电气控制系统中,用于连接导线与固定螺栓,确保电气连接的安全可靠。
    使用建议
    1. 在安装前,请确认所用导线规格与产品说明相符。
    2. 确保螺栓表面干净、无油污和锈蚀,以确保良好的电气接触。
    3. 安装时注意用力均匀,避免过度扭曲造成端子损坏。
    4. 如需在高温或低温环境中使用,请确保该产品能在相应温度范围内工作。

    兼容性和支持


    - 兼容性: 本产品与多种螺栓规格(#8, M4)和导线规格(20 - 15 AWG)兼容。
    - 技术支持: 如有任何疑问或技术支持需求,请拨打免费电话+1 800 522 6752获取帮助。
    - 文档资料: 可通过TE官方网站获取详细的产品手册、工程报告及认证文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线与端子无法牢固连接 | 检查导线绝缘层是否过厚或导线规格是否与产品规格不符。 |
    | 端子出现断裂或变形 | 避免过度弯曲,使用正确工具进行安装。 |
    | 接触电阻偏高 | 清洁螺栓表面,确保没有杂质或锈蚀。 |

    总结和推荐


    综上所述,这款闭口环形舌形接线端子具有高可靠性、广泛的应用范围以及优良的环境适应性,符合严格的环保标准,是一款值得信赖的产品。适用于多种工业应用场合,强烈推荐使用。如果您对产品有任何疑问或需要进一步的技术支持,请联系我们的客服团队。

41456参数

参数
长*宽*高 8.69mm(宽度)*760μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

41456厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41456数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 41456 41456数据手册

41456封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1071 ¥ 0.91
20000+ $ 0.0937 ¥ 0.7967
30000+ $ 0.0816 ¥ 0.6936
50000+ $ 0.0734 ¥ 0.6242
100000+ $ 0.0663 ¥ 0.5636
500000+ $ 0.0602 ¥ 0.5115
库存: 20000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 9100
