2343428-1

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 2343428-1
供应商: Master
标准整包数: 5

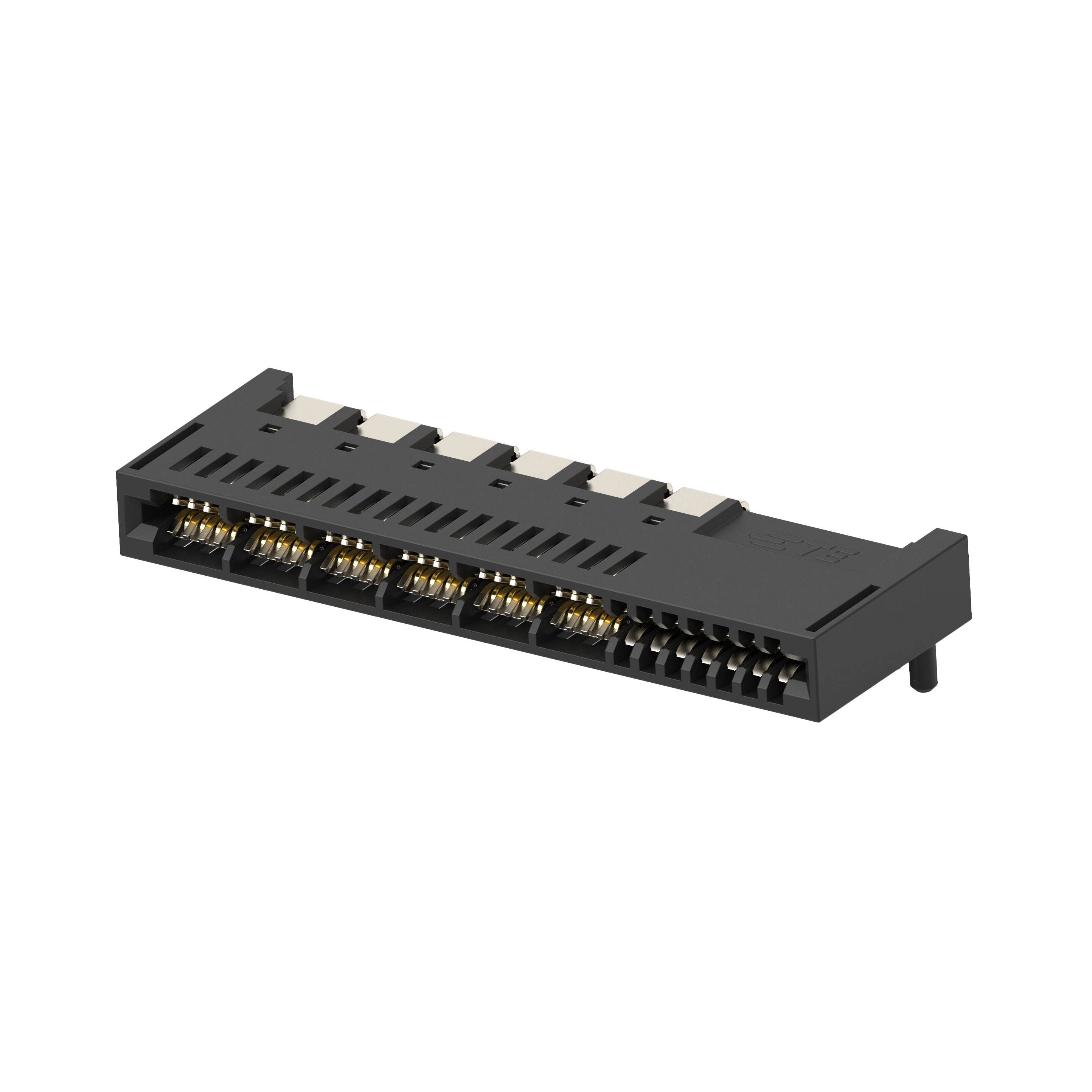

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2343428-1

2343428-1概述

    High Density+ Card Edge Power Connector 技术手册

    1. 产品简介


    高密度卡边电源连接器是一款专为高密度应用设计的电源连接器。它适用于多种电子设备中,例如服务器、存储系统、通信设备和其他需要高效电源传输的应用场景。这款连接器的特点在于其紧凑的设计和强大的电流承载能力,确保了在各种严苛环境中稳定可靠的工作。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | 15°C 至 35°C |
    | 相对湿度 | 25% 至 75% |
    | 额定电流 | 41.7A / pin |
    | 接触电阻(信号) | 初始最大值:6.99 mΩ |
    最终最大值:9.80 mΩ |
    | 接触电阻(电源) | 初始最大值:0.30 mΩ |
    最终最大值:0.41 mΩ |
    | 绝缘电阻 | ≥ 5000 MΩ(电源导体) |
    ≥ 500 MΩ(信号导体) |
    | 耐温变化范围 | Δt max = 30°C |
    | 环境振动耐受性 | 无超过1微秒的不连续性 |
    | 机械冲击耐受性 | 无超过1微秒的不连续性 |
    | 连接力 | ≤ 102.3N(最大) |
    | 分离力 | ≥ 12N(最小) |
    | 热循环耐受性 | 温度范围 -55°C 至 105°C |
    | 混合气体耐受性 | 环境类别 IIA,持续14天 |

    3. 产品特点和优势


    高密度卡边电源连接器具有以下显著特点和优势:
    - 高电流承载能力:能够承载高达41.7A的电流,满足高功率需求。
    - 优异的可靠性:通过严格的测试验证,包括振动、冲击、高低温循环等,确保长期稳定工作。
    - 低接触电阻:信号接触电阻小于6.99mΩ,电源接触电阻小于0.41mΩ,保证高效的电能传输。
    - 坚固耐用:接触件的保留力分别大于10N(电源)和5N(信号),确保长久使用不松动。
    - 良好的绝缘性:绝缘电阻大于5000 MΩ(电源导体)和500 MΩ(信号导体),提供可靠的电气隔离。
    这些特点使其成为高性能电子设备的理想选择,特别是在需要高密度安装和高可靠性的场合。

    4. 应用案例和使用建议


    高密度卡边电源连接器已成功应用于多个高端电子设备中,例如数据中心服务器、电信设备和存储系统。这些设备要求高电流承载能力和稳定的供电,而这款连接器恰好满足了这些需求。
    使用建议:
    - 在组装时需确保正确焊接并避免过度应力,以保持良好的电气接触。
    - 定期检查连接器是否有物理损伤或过热现象,以确保长期稳定运行。
    - 在高湿度或极端温度环境下使用时,建议增加额外的保护措施。

    5. 兼容性和支持


    高密度卡边电源连接器适用于与特定型号的PCB配合使用,包括:
    - Mating side test PCB (Part number 2344001-2)
    - Mounting side test PCB (Part number 2344001-1)
    制造商提供全面的技术支持和售后服务,用户可以通过官方渠道获取详细的使用指南和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触电阻过高 | 重新焊接连接器,检查接触件是否损坏 |
    | 连接器机械冲击后出现短路 | 检查连接器外观是否有裂纹或变形 |
    | 在高湿度环境下绝缘性能下降 | 使用防潮剂处理,并定期检查密封性能 |

    7. 总结和推荐


    综上所述,高密度卡边电源连接器以其卓越的电气性能、高可靠性和广泛的适用性,在高密度应用环境中表现优异。它不仅符合多项严格测试标准,还提供了优良的使用体验和耐用性。因此,我们强烈推荐在需要高电流和高可靠性的电子设备中使用此连接器。

2343428-1参数

参数
长*宽*高 69.64mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

2343428-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2343428-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 2343428-1 2343428-1数据手册

2343428-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.914 ¥ 132.3183
250+ $ 14.8755 ¥ 121.8155
500+ $ 14.8017 ¥ 121.2108
1155+ $ 14.7278 ¥ 120.606
2310+ $ 14.654 ¥ 120.0013
3465+ $ 14.5801 ¥ 119.3965
4620+ $ 14.5801 ¥ 119.3965
库存: 273
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 661.59
