JMGACDD-12P

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 28V 12V 32.8mA 115V 通孔安装
供应商型号: N-JMGACDD-12P
供应商: 云汉优选
标准整包数: 1

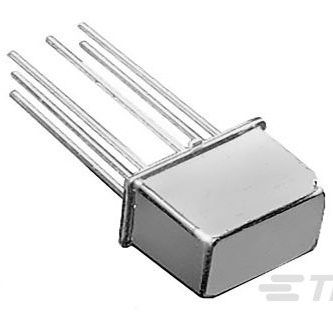

TE CONNECTIVITY 信号继电器 JMGACDD-12P

JMGACDD-12P概述

    TE Connectivity CII Low Signal Relays: MGA, MGAD, MGADD 技术手册解析



    产品简介




    TE Connectivity 的 CII 系列低信号继电器(型号:MGA、MGAD 和 MGADD)是一种高性能继电器,适用于多种高可靠性应用。它们具有双极双掷(DPDT)接触形式,且具备电控保持能力。这些继电器被广泛应用于各种领域,如航空航天、工业自动化和电信设备,特别适合需要高稳定性和可靠性的场合。


    技术参数




    - 接触额定值
    - 电阻负载:1.0 A @ 28 Vdc
    - 交流负载:250 mA @ 115 Vac,60 Hz & 400 Hz
    - 低电平负载:30 µA @ 50 mVdc

    - 接触材料
    - 静态触点:金/铂/钯/银(镀金)
    - 动态触点:金/铂/钯/银(镀金)

    - 接触电阻
    - 使用前:≤100 毫欧
    - 使用后:≤200 毫欧

    - 机械寿命
    - 1 百万次操作

    - 线圈电压和电流
    - 额定线圈电压:5 到 26.5 Vdc
    - 最大线圈电流:660 毫瓦 @ 25°C

    - 操作时间
    - 动作时间:≤2.0 ms
    - 释放时间:≤1.5 ms(MGA),≤4.0 ms(MGAD/MGADD)


    产品特点和优势




    - 封装
    - 封装特性
    - 封装为气密式,提供卓越的密封性能。
    - 高耐振动和冲击性能,确保在恶劣环境下的稳定性。
    - 提供焊接引脚,便于安装。

    - 电气特性
    - 电气特性
    - 带有抑制二极管的型号具备良好的电气保护特性。
    - 具备较高的瞬时电压承受能力,适用于各种高压场合。


    应用案例和使用建议




    - 应用场景
    - 这些继电器适用于航空航天领域中的高可靠性需求,例如航空电子设备和通信系统中的信号控制。
    - 在工业自动化领域,这些继电器可以用于精密制造过程中的开关控制。

    - 使用建议
    - 选择合适的线圈电压以确保可靠的操作。例如,对于需要高电压的场合,可以选择 26.5 Vdc 的型号。
    - 定期检查并维护继电器,以确保其长期稳定的运行。
    - 考虑到继电器的高振动和冲击等级,安装时应选择稳固的位置,以减少震动的影响。


    兼容性和支持




    - 兼容性
    - 这些继电器与常见的电路板设计兼容,可直接集成到现有的电路设计中。

    - 技术支持
    - TE Connectivity 提供全面的技术支持,包括产品选型、安装指导和售后维护服务。用户可以通过官网获取更多技术支持信息。


    常见问题与解决方案




    - 问题1:继电器动作时间过长
    - 解决方案:检查线圈电压是否在推荐范围内,必要时更换更合适的线圈型号。

    - 问题2:接触电阻过高
    - 解决方案:定期清洁和维护继电器,确保接触面干净无污染。


    总结和推荐




    综上所述,TE Connectivity 的 CII 系列低信号继电器(MGA、MGAD 和 MGADD)以其高可靠性、高抗振动能力和出色的电气性能,成为航空航天和工业自动化领域的首选。如果您正在寻找一种能够满足严苛环境要求的继电器,这些型号无疑是值得推荐的产品。其提供的长期使用寿命和广泛的应用范围使其在市场上具备很强的竞争力。

JMGACDD-12P参数

参数
运行时间 2ms
线圈电流 32.8mA
最大开关电流 -
绝缘 -
负载电流额定值 -
插入损耗 -
交流开关电压 115V
释放时间 4ms
交流线圈电压 -
线圈电阻 -
直流开关电压 28V
触头外形 -
直流线圈电压 12V
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMGACDD-12P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGACDD-12P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGACDD-12P JMGACDD-12P数据手册

JMGACDD-12P封装设计

查看详情并下载
Symbol
Footprint
3D Model
