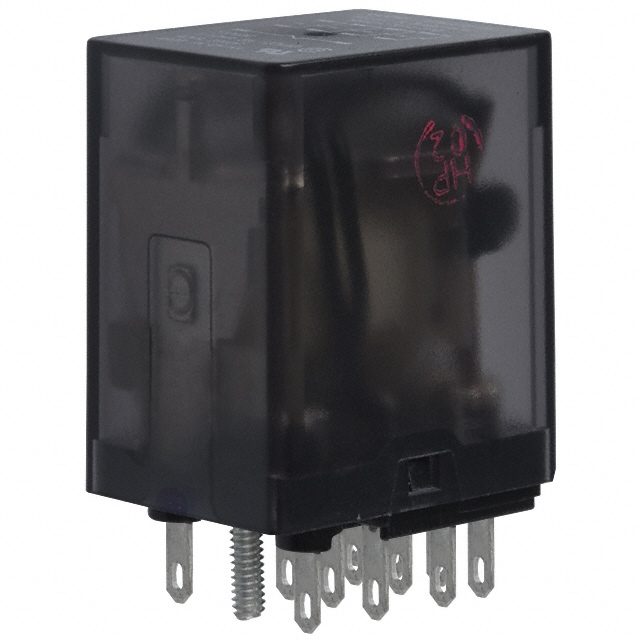

KHAU-17A16-24

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 6ms 13ms 1A 240V@AC 4PDT(4 Form C) 160Ω 50mA 240V 24V 支架安装,通孔安装 28.2mm*21.8mm*32.5mm
供应商型号: KHAU-17A16-24
供应商: Arrow
标准整包数: 1
TE CONNECTIVITY 信号继电器 KHAU-17A16-24

KHAU-17A16-24概述

    KHA系列面板插件式继电器技术手册

    产品简介


    KHA系列面板插件式继电器是由TE Connectivity公司生产的通用型工业继电器。这些继电器设计用于广泛的工业应用,包括工业缝纫/锁边机、健身设备、电梯、泵、机器人和太阳能电池板。KHA系列继电器通过其高可靠性、广泛的工作电压范围以及多种触点材料选择,在市场上具有很高的竞争力。

    技术参数


    - 线圈电压范围:直流5至240V,交流6至240V。
    - 线圈绝缘系统:符合UL Class B标准。
    - 线圈电阻:在不同电压下的线圈电阻范围从3.75Ω到11KΩ。
    - 额定功率:最高为1.5VA(交流)或1100mW(直流)。
    - 初始绝缘电阻:在500VDC下≥100MΩ。
    - 工作温度范围:-45°C至70°C。
    - 机械耐久性:可达10×10^6次操作。

    产品特点和优势


    - 紧凑封装:适用于空间受限的应用场合。
    - 双极和四极C形触点:可实现不同的电路连接需求。
    - 塑料防尘盖:提供良好的防护性能。
    - 多样的安装配置:适用于多种安装环境。
    - 多种接触材料:满足特定负载要求。

    应用案例和使用建议


    KHA系列继电器广泛应用于工业缝纫机、健身器材、电梯、泵、机器人和太阳能电池板等领域。例如,在太阳能电池板系统中,KHA继电器可以用于控制光伏板的角度调节机构,确保其根据光照条件自动调整。建议在选择继电器时考虑负载电流、环境温度和操作频率等因素,以确保最佳性能。

    兼容性和支持


    KHA系列继电器提供了多种配件选项,包括插座和辅助组件。这些配件详细说明在相关数据表中,便于用户进行选配。制造商还提供相应的技术支持和服务保障,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q: 线圈无法正常工作?
    - A: 检查线圈电压是否在规定范围内,确认接线无误。
    2. Q: 触点磨损严重?
    - A: 调整负载电流至推荐值,选择适当的触点材料。
    3. Q: 产品过热?
    - A: 检查散热措施,避免长时间过载运行。

    总结和推荐


    KHA系列面板插件式继电器以其广泛的应用范围、优良的技术参数和可靠性在市场上占据一席之地。其设计考虑了多样化的应用场景,具备较高的灵活性和适应性。综上所述,KHA系列继电器是工业自动化应用的理想选择,值得推荐给需要高性能继电器的用户。

KHAU-17A16-24参数

参数
绝缘 -
最大开关电流 1A
触头外形 4PDT(4 Form C)
插入损耗 -
直流线圈电压 -
运行时间 13ms
交流线圈电压 24V
释放时间 6ms
负载电流额定值 -
线圈电流 50mA
交流开关电压 240V
线圈电阻 160Ω
直流开关电压 240V@AC
长*宽*高 28.2mm*21.8mm*32.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KHAU-17A16-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KHAU-17A16-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KHAU-17A16-24 KHAU-17A16-24数据手册
