首页  >  产品百科  >  6609054-2

6609054-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于医疗设备的最高性能 RFI 滤波器。设计用于在 10kHz 至 30MHz 的频率范围内为低漏电流应用提供最高的 RFI 噪声衰减。
供应商型号: 6609054-2
供应商: Master
标准整包数: 1

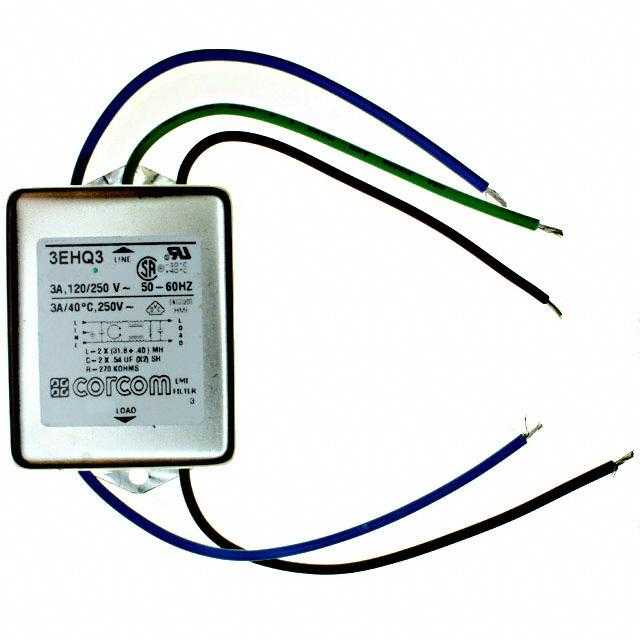

TE CONNECTIVITY EMI滤波器 6609054-2

6609054-2概述

    RFI Power Line Filters: HQ Series Technical Overview

    1. 产品简介


    RFI(射频干扰)电源线滤波器是用于医疗设备中的高性能过滤装置,旨在提供对频率范围为10kHz至30MHz的RFI噪声的高度衰减。此系列滤波器具有低泄漏电流的特点,适用于多种医疗应用,确保设备运行时的稳定性和安全性。

    2. 技术参数


    - 泄漏电流:
    @ 120 VAC 60 Hz: 2 μA
    @ 250 VAC 50 Hz: 5 μA
    - 耐压测试:
    线路到地: 2250 VDC
    线路到线路: 1450 VDC
    - 额定电压:250 VAC
    - 工作频率:50/60 Hz
    - 额定电流:3A 和 6A
    - 操作温度范围:
    额定电流条件下:-10°C 至 +40°C
    高于+40°C的环境温度下,最大操作电流(Io)计算公式:Io = Ir (85-Ta)/45

    3. 产品特点和优势


    - 高衰减性能:在10kHz至30MHz的频率范围内表现出色,能显著减少RFI噪声。
    - 小巧且成本效益:尺寸设计紧凑,适合各种空间受限的应用场合。
    - 多样化连接方式:提供了多种输入/输出端子样式,包括0.250英寸的叉形终端、导线引出以及符合IEC标准的插头和插座。

    4. 应用案例和使用建议


    - 应用案例:该系列滤波器广泛应用于医疗设备中,以确保设备运行时的稳定性和低电磁干扰。例如,在X射线机、超声波扫描仪等需要高精度和低干扰环境的设备中。
    - 使用建议:建议在安装时严格按照制造商提供的接线图进行操作,确保正确的电路连接。同时,对于高温环境下使用的情况,需要特别注意调整工作电流,以保证滤波器的正常运作。

    5. 兼容性和支持


    - 兼容性:适用于符合IEC标准的电源连接,确保与其他医疗设备的良好兼容性。
    - 支持和维护:制造商提供了详细的使用手册和技术支持,帮助用户更好地理解和使用这些滤波器。

    6. 常见问题与解决方案


    - 问题1:滤波器出现异常发热现象。
    解决方案:检查安装是否正确,以及周围环境温度是否超过允许的最大值。
    - 问题2:设备出现间歇性的信号干扰。
    解决方案:确认滤波器的接地是否良好,重新检查电路连接。
    - 问题3:滤波器泄漏电流超标。
    解决方案:检查滤波器是否处于规定的电压范围内,并验证是否正确安装了所有必要的部件。

    7. 总结和推荐


    总体而言,Corcom的HQ系列RFI电源线滤波器在提高医疗设备的抗干扰能力和稳定运行方面表现卓越。其高效能、低成本及易于集成的特点使其成为医疗设备的理想选择。因此,强烈推荐这一系列滤波器用于医疗设备的开发和维护。

6609054-2参数

参数
截止频率 -
额定电流 -
电感值 -
滤波器阶数 -
电容值 -
电阻 -
通道数 -
ESD保护 -
中心频率 -
额定电压-DC -
电路技术 -

6609054-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609054-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609054-2 6609054-2数据手册

6609054-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.073 ¥ 541.0551
5+ $ 58.6747 ¥ 487.8559
9+ $ 52.0039 ¥ 432.391
18+ $ 50.3182 ¥ 418.1537
27+ $ 44.4999 ¥ 364.4099
36+ $ 44.4999 ¥ 364.4099
库存: 277
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 541.05
直接购买
加入购物车
