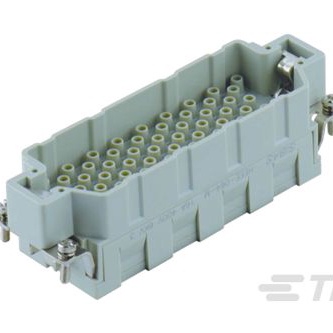

T2050643101-007

厂牌: TE CONNECTIVITY
产品描述: 我们的 HDC 插入件在阻燃性方面符合针对铁路轨道车辆材料和产品的 EN45545 欧洲标准。它满足 HL3 级别设定的 R22 和 R23 要求。该系列模块化插入件仅使用一个连接器,即可传输信号、数据和电力,还可在配置铁路连接器系统时提供高灵活性。
供应商型号: N-T2050643101-007
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 重载连接器 - 插件/模块 T2050643101-007

T2050643101-007概述

    # TE Connectivity EN45545 Compliant Heavy Duty Connector Inserts

    产品简介


    TE Connectivity(TE)推出了符合EN45545欧洲标准的新一代重载连接器插件。这些插件旨在为铁路车辆提供卓越的阻燃性能,满足材料和产品的消防安全要求。该系列产品为用户提供了高度灵活性,适用于配置铁路连接系统,能够容纳从1到216个触点,支持信号、数据和电源的一体化传输。这一系列插件通过EN45545标准的高安全性等级HL3认证,确保了在极端条件下的可靠运行。
    主要功能与应用领域
    - 核心功能:信号、数据和电源传输,支持灵活配置。
    - 应用领域:
    - 铁路车辆:牵引变流器、电源分配、车厢间跳线。
    - 工业应用:各种需高性能连接器的场景。

    技术参数


    以下是TE Connectivity EN45545重载连接器插件的主要技术规格:
    | 参数分类 | 具体指标 |

    | 电气性能 | - HDD: 10A / 250V
    - HEE: 16A / 500V
    - HEEE: 16A / 400V和16A / 500V
    - HMN: 5A至200A,50V至1000V |
    | 机械性能 | - 操作温度范围:-40°C 至 125°C |
    | 材料特性 | - 符合EN45545标准的火焰、烟雾和毒性(FST)合规性
    - 氧指数、烟密度、毒性测试均达到要求 |
    | 兼容性 | 支持多种规格插件,模块化设计 |
    规格详情
    | 插件系列 | 型号描述 | 针数范围 | 电流 | 电压 | 接触方式 |
    |
    | HDD Series | HDD-108-M/F | 108+PE | 10A | 250V | 插针/插孔 |
    | HEE Series | HEE-010-M/F | 10+PE | 16A | 500V | 插针/插孔 |
    | HEEE Series | HEEE-020-M/F | 20+PE | 16A | 400V | 插针/插孔 |
    | HMN Series | HMN-002-MC/FC | 2 | 70A | 1000V | 插针/插孔 |

    产品特点和优势


    TE Connectivity EN45545重载连接器插件具备以下显著特点和优势:
    - 安全合规:完全符合EN45545标准,尤其是高危等级HL3的要求。
    - 灵活配置:可通过组合不同插件实现多达216个触点的定制接口。
    - 高效安装:模块化设计降低了组装时间,提高了工作效率。
    - 广泛适应性:覆盖多种电压、电流需求,适合多样化应用场景。
    - 可靠性强:高温和低温环境下均能保持稳定性能。

    应用案例和使用建议


    应用案例
    - 铁路牵引变流器:支持大功率电能传输。
    - 车厢间跳线:确保数据通信的连续性与稳定性。
    - 工业控制设备:应用于需要高频次连接与高性能保障的环境中。
    使用建议
    - 确保操作温度范围内的环境适宜性,避免超出限制。
    - 根据具体需求选择合适的插件系列和型号。
    - 定期检查连接器的接触状况,确保长期可靠性。

    兼容性和支持


    TE Connectivity提供全面的支持服务,包括:
    - 兼容性:与多种铁路设备和系统无缝集成。
    - 技术支持:专业团队协助解决技术问题。
    - 售后服务:完善的保修和维护体系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器过热 | 检查电流负载是否超出额定值 |
    | 插针松动 | 调整固定装置并紧固螺丝 |
    | 接触不良 | 清理接触面氧化层,确保良好导通 |

    总结和推荐


    综合评估
    TE Connectivity EN45545重载连接器插件凭借其出色的火焰、烟雾和毒性防护能力,以及灵活的模块化设计,在铁路及工业应用中展现了极高的市场竞争力。其广泛的应用场景、可靠的性能和友好的使用体验使其成为相关领域的首选产品。
    是否推荐
    强烈推荐!这款产品不仅符合严格的安全标准,还能显著提升系统的可靠性和维护效率。无论是新建项目还是现有系统升级,都是一款值得信赖的选择。

T2050643101-007参数

参数
长*宽*高 111mm*34mm*33.7mm
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

T2050643101-007厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T2050643101-007数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 重载连接器 - 插件/模块 TE CONNECTIVITY T2050643101-007 T2050643101-007数据手册

T2050643101-007封装设计

查看详情并下载
Symbol
Footprint
3D Model
