4-1564520-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: 4-1564520-1-ND
供应商: Digi-Key
标准整包数: 1

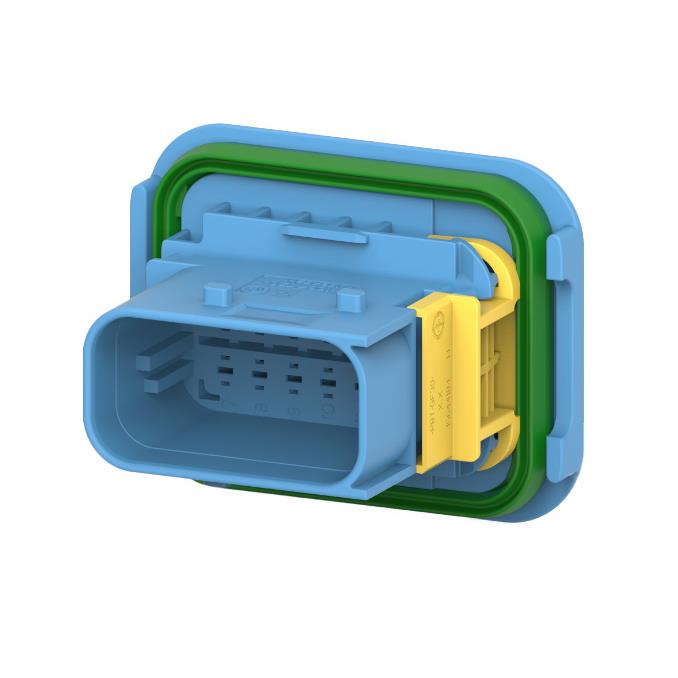

TE CONNECTIVITY 矩形连接器 - 外壳 4-1564520-1

4-1564520-1概述


    产品简介


    本产品是一款专为连接器设计的12针扁平插头(Flat Cable Connector),适用于各种工业和消费电子领域。该连接器由高品质的PBT-GF30/V-0材料制成,确保了其优异的机械强度和阻燃性能。其独特的固定滑块设计使得安装过程更为便捷,同时也提高了连接的可靠性。该连接器支持的最大电线尺寸为1.0mm²,允许最高温度为120°C。

    技术参数


    - 连接器类型: 12针扁平插头
    - 接触形式: 1.6x0.6mm
    - 外壳材料: PBT-GF30/V-0(增强型聚对苯二甲酸丁二醇酯)
    - 支持的最大电线尺寸: 1.0mm²
    - 最大允许温度: 120°C
    - 外形尺寸: 长度39mm x 宽度26mm x 厚度53mm(最小厚度)
    - 重量: 约28.95g
    - 兼容性: 支持与配套的盖子和密封件(参见附带图纸)

    产品特点和优势


    - 可靠连接: 采用滑动锁定装置,确保连接的稳固性和耐用性。
    - 高效安装: 固定滑块的设计简化了安装过程,使操作更加简便。
    - 高耐温性: 材料的选择使其能够在高达120°C的环境中稳定工作,适用于高温环境下的应用。
    - 良好的防水防尘性能: 通过配套的密封件设计,有效防止水分和灰尘进入,提高使用寿命。

    应用案例和使用建议


    应用案例
    - 工业自动化: 用于生产线上的传感器和执行器之间的信号传输。
    - 智能家居: 在智能家电之间进行数据传输,如空调、洗衣机等。
    - 汽车制造: 用于车内控制系统和车载娱乐系统的连接。
    使用建议
    - 正确的组装步骤: 按照图纸中的指导,确保连接器和配套部件正确组装,以保证最佳性能。
    - 定期检查: 在长期使用后,建议定期检查连接器的状态,确保没有磨损或其他损坏。
    - 环境适应性: 在极端温度条件下使用时,应注意电缆的选择,以避免过热或低温导致的失效。

    兼容性和支持


    - 兼容性: 本产品可与多种配套的盖子和密封件兼容,具体型号详见附带图纸。
    - 技术支持: TE Connectivity提供全面的技术支持,包括安装指南、故障排查和售后服务等。

    常见问题与解决方案


    - 问题1: 连接器无法完全锁定
    - 解决方案: 检查连接器是否正确安装,滑动锁定装置是否完全到位。如有需要,重新调整滑块的位置。

    - 问题2: 密封效果不佳
    - 解决方案: 确保所有密封件正确安装并紧密贴合,必要时更换新的密封件。

    总结和推荐


    综上所述,这款12针扁平插头具有可靠的连接性能、易于安装的特点,且在高温环境和恶劣环境下表现出色。特别适合工业自动化、智能家居及汽车制造等领域。我们强烈推荐使用此款连接器,以提升系统整体的稳定性和可靠性。对于需要高稳定性连接的应用场景,此产品无疑是最佳选择之一。

4-1564520-1参数

参数
颜色 蓝色
触头类型 Tab
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 12pin
类型 Plug,Slide-On
长*宽*高 50.5mm*39.8mm*47.05mm
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

4-1564520-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1564520-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 4-1564520-1 4-1564520-1数据手册

4-1564520-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8708 ¥ 44.0394
10+ $ 3.9733 ¥ 35.9248
25+ $ 3.5268 ¥ 31.2748
50+ $ 3.3166 ¥ 29.41
220+ $ 2.9082 ¥ 25.7886
440+ $ 2.7349 ¥ 24.2522
660+ $ 2.6384 ¥ 23.3966
1100+ $ 2.5551 ¥ 22.6577
库存: 2179
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.03
