8-328996-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: N-8-328996-1
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 8-328996-1

8-328996-1概述

    电子元器件产品技术手册:闭合环舌端子

    1. 产品简介

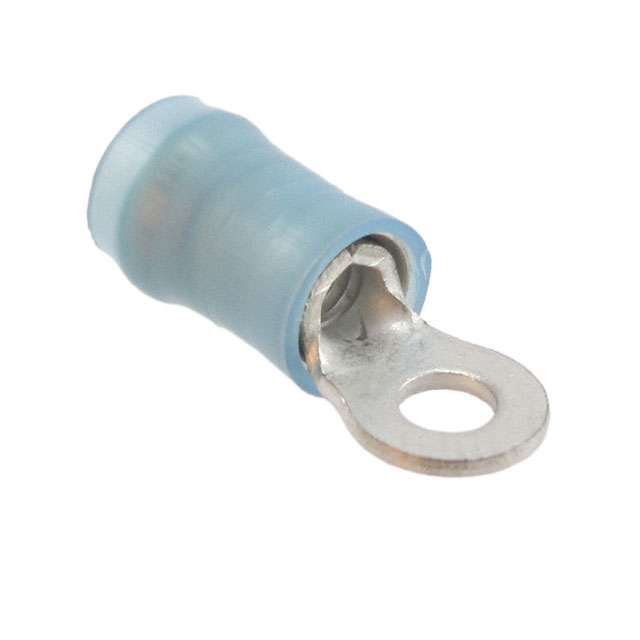

    本产品为闭合环舌端子(Closed Ring Tongue Terminal),主要用于连接导线到螺母或接线柱上。产品适用于16至14号美国线规(AWG),配备#4或M2.5规格的螺钉孔。该端子采用直式设计,封闭式的金属环舌结构,并经过镀锡处理,具备优良的电气特性和机械稳定性。

    2. 技术参数


    - 产品型号: 8-328996-1
    - 电线规格: 16至14 AWG
    - 螺钉尺寸: #4 / M2.5
    - 螺钉直径: 3.02 mm [0.119 in]
    - 触点类型: 封闭式环舌
    - 端子方向: 直式
    - 端子电镀材料: 镀锡
    - 电压等级: 300 V
    - 操作温度范围: 105 °C [221 °F]
    - 绝缘材料支持范围: 2.92 – 4.31 mm [0.115 – 0.17 in]
    - 重量: 0.846 g

    3. 产品特点和优势


    - 电气稳定性: 具备出色的电气稳定性,适用于各种高要求的应用场景。
    - 机械强度: 封闭式环舌结构提供了优秀的机械强度,确保长期可靠连接。
    - 广泛兼容性: 支持多种绝缘直径,方便安装和维护。
    - 环境保护: 符合欧盟RoHS、ELV及REACH标准,环保无害。
    - 低卤素含量: 含卤素量低,符合行业规范。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于汽车、工业控制、家用电器等领域,特别是在需要高电流传输和良好机械连接的场合。
    - 使用建议: 安装前确保电线绝缘层完全去除,且与端子接触良好;使用专用工具进行压接以确保连接质量。

    5. 兼容性和支持


    - 兼容设备: 适用于铜质电线,尤其是镀锡铜导线。
    - 包装: 每包100个,散装包装。
    - 制造商支持: 提供电话和技术支持服务(+1 800 522 6752),以及在线文档资源和模型文件下载。

    6. 常见问题与解决方案


    - 问题: 无法正确压接端子。
    - 解决办法: 确保使用适当的压接工具,并检查电线绝缘层是否已完全去除。
    - 问题: 端子出现松动。
    - 解决办法: 重新安装并确保螺钉紧固到位。
    - 问题: 端子发热。
    - 解决办法: 检查连接部位是否接触良好,必要时更换端子。

    7. 总结和推荐


    此款闭合环舌端子因其优异的电气性能、可靠的机械强度和广泛的适用范围,在同类产品中脱颖而出。其低卤素含量和符合环保标准也使其成为环境友好型的选择。推荐用于需要高可靠性和长寿命连接的场景。
    通过上述各方面详细分析,这款闭合环舌端子不仅能满足大部分应用场景的需求,还具有极高的性价比和市场竞争力,强烈推荐给需要高品质连接解决方案的专业用户。

8-328996-1参数

参数
长*宽*高 6.35mm(宽度)*790μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-328996-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-328996-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-328996-1 8-328996-1数据手册

8-328996-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.8056 ¥ 6.8476
500+ $ 0.6592 ¥ 5.6032
900+ $ 0.612 ¥ 5.202
1900+ $ 0.5814 ¥ 4.9419
3000+ $ 0.4794 ¥ 4.0749
5000+ $ 0.4488 ¥ 3.8148
10000+ $ 0.4284 ¥ 3.6414
25000+ $ 0.3978 ¥ 3.3813
100000+ $ 0.357 ¥ 3.0345
库存: 797
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 1369.52
