323171

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 6AWG Copper 31.65mm Nickel Loose
供应商型号: N-323171
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 323171

323171概述

    电子元器件技术手册:闭合环形舌片端子
    本文将详细介绍一款特定型号的闭合环形舌片端子(Closed Ring Tongue Terminal),型号为323171。此端子广泛应用于电气连接领域,具有诸多独特的功能和优势。

    产品简介

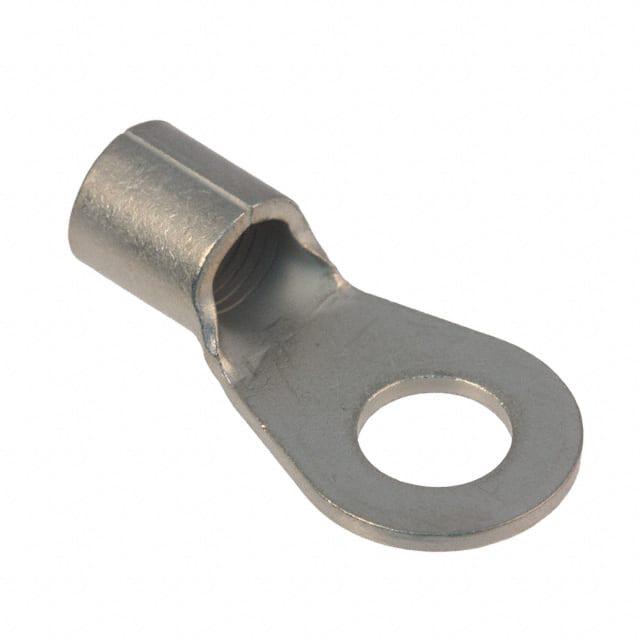

    323171闭合环形舌片端子主要用于将电线固定到直径为5/16英寸(约8.33毫米)或M8螺栓上。这类端子属于无绝缘支持的直型闭合环形端子,其材料为镍电镀层,具有非绝缘结构。它们特别适用于工业和电气设备中的电气连接。

    技术参数


    - 产品类型:闭合环形舌片端子
    - 导体尺寸:6 AWG
    - 螺栓直径:5/16英寸或M8
    - 舌片厚度:0.79毫米(约0.031英寸)
    - 产品长度:31.65毫米(约1.246英寸)
    - 封闭式筒体内径:5.89毫米(约0.231英寸)
    - 适用线径范围:20800 - 33100 CMA
    - 工作温度范围:-343°C(-649°F)

    产品特点和优势


    这款闭合环形舌片端子具备以下显著特点:
    - 耐用性强:采用高强度镍电镀材料,能够有效防止腐蚀和磨损。
    - 安装简便:直型设计简化了安装过程,提高了效率。
    - 通用性强:可应用于多种电气连接需求,包括工业自动化、汽车制造等领域。
    - 环境适应性强:能够在极端温度条件下正常工作。

    应用案例和使用建议


    - 工业自动化系统:可用于电机控制系统的电气连接。
    - 汽车制造:在发动机和其他高压系统中作为安全可靠的电气连接部件。
    - 太阳能发电系统:用于逆变器和其他关键组件的电气连接。
    使用建议:
    - 确保电线规格符合要求,并且正确剥去绝缘层,以便于正确的连接。
    - 安装前请检查螺栓直径是否匹配,避免因错误连接导致的安全隐患。

    兼容性和支持


    此款端子设计可以与多种螺栓尺寸兼容,包括5/16英寸和M8螺栓。TE Connectivity提供全面的技术支持和服务,包括电话咨询和在线文档查阅。此外,产品的合规性文档可以在TE官网找到,确保其符合欧盟RoHS、REACH等环保标准。

    常见问题与解决方案


    - Q: 如何正确选择合适的电线?
    A: 根据端子的适用线径范围(20800 - 33100 CMA)选择合适的电线,以确保连接的安全性和可靠性。

    - Q: 如何判断端子是否正确安装?
    A: 检查端子是否有松动,是否牢固地连接在螺栓上。如果存在松动,可能需要重新安装或检查是否存在问题。

    总结和推荐


    综上所述,323171闭合环形舌片端子以其坚固耐用、易于安装和高可靠性,在工业和电气设备中表现优异。其广泛的适用性和环境适应性使其成为众多应用领域的理想选择。我们强烈推荐使用这款端子,以满足高标准的电气连接需求。

323171参数

参数
长*宽*高 31.65mm*15.88mm*1.45mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

323171厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

323171数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 323171 323171数据手册

323171封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2578 ¥ 19.1913
150+ $ 2.163 ¥ 18.3855
250+ $ 2.1012 ¥ 17.8602
500+ $ 2.0604 ¥ 17.5134
库存: 916
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 959.56
