9-1355493-3

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMP MCP 壳体连接器采用 1-92 位位数排列方式,具有锁扣或杠杆对配省力机构。AMP MCP 壳体可使用尺寸为 9.5、6.3/4.8K、2.8 和 1.5K 的端子,并可承载 100 安培的电流。
供应商型号: JY-9-1355493-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 9-1355493-3

9-1355493-3概述


    产品简介

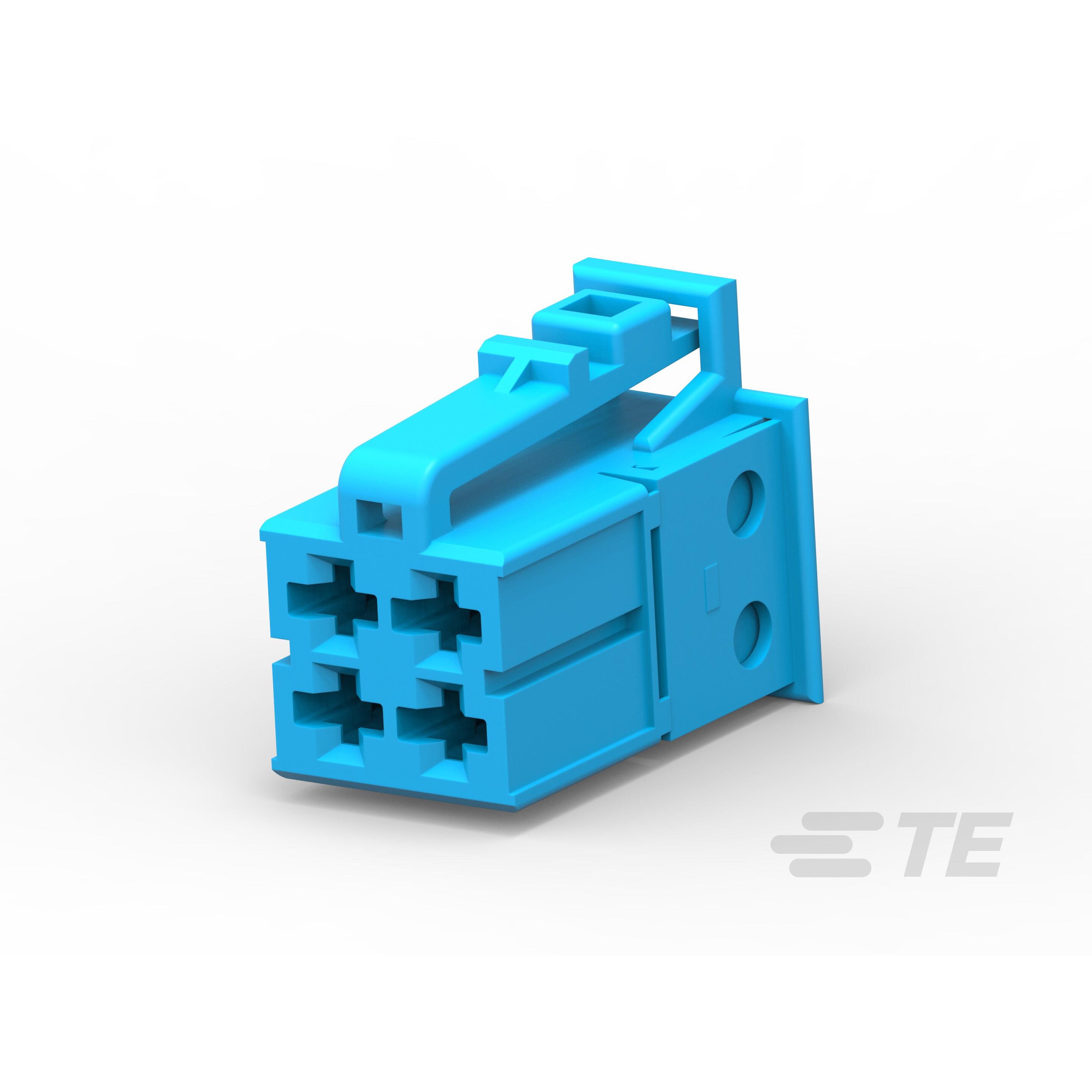

    本文介绍了型号为9-1355493-3的电子元器件,这是一款AMP MCP系列的女性端子外壳,适用于电线对电线连接。此产品主要用于电源传输,并具有四位置配置,中心线间距为5毫米(0.197英寸)。外壳颜色为蓝色,采用自由悬挂式电缆安装方式,非常适合汽车及其他电力系统应用。

    技术参数


    以下是该产品的技术参数列表:
    - 操作电压: 12 VAC
    - 额定电压架构: 12 V
    - 接触大小: 2.8毫米
    - 接触电流额定值(最大): 35安培
    - 中心线间距: 5毫米(0.197英寸)
    - 环境温度范围: 操作温度范围:-40至120°C [-22至248°F]
    - 机械附件: 连接器安装类型:电缆悬挂式
    - 材料: 外壳材料为PBT GF(玻璃纤维增强聚对苯二甲酸丁二酯)
    - 尺寸:
    - 高度: 23毫米(0.91英寸)
    - 宽度: 15毫米(0.591英寸)
    - 长度: 13毫米(0.512英寸)
    - 行间距: 5.5毫米(0.217英寸)

    产品特点和优势


    该产品的主要特点是:
    - 多功能性: 支持多用途和混合型连接。
    - 矩形连接器形状: 设计便于安装和布局。
    - 密封性能: 不可密封设计,便于安装和拆卸。
    - 电流容量高: 最大接触电流可达35安培,适用于高电流应用。
    - 环境适应性强: 能够在极端温度条件下工作,适合工业及汽车环境。

    应用案例和使用建议


    该产品广泛应用于汽车及电力系统中,用于电源传输。例如,在电动车充电系统中,这款外壳可以确保稳定可靠的电力传输。为了优化应用效果,建议:
    - 在设计阶段仔细考虑连接器的布局和电缆的固定方式,以确保稳定性和安全性。
    - 确保正确使用插入工具,避免损坏端子和外壳。

    兼容性和支持


    该产品符合LV214标准,可以与其他同系列的AMP MCP产品兼容。对于支持和维护方面,用户可以通过拨打+1 800 522 6752获得帮助。此外,所有合规信息和文档都可以在TE.com上找到。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方法:
    1. 问题: 连接器安装困难。
    - 解决方法: 确保按照正确的步骤和工具进行安装。如果仍然存在问题,可以联系技术支持。
    2. 问题: 接触不良。
    - 解决方法: 检查接触点是否有污染或损坏,必要时更换新的接触件。
    3. 问题: 温度过高导致连接器故障。
    - 解决方法: 检查系统的冷却系统是否正常工作,确保连接器工作在合适的温度范围内。

    总结和推荐


    综上所述,9-1355493-3是一款高性能的AMP MCP外壳,特别适用于需要高电流传输的应用场景。其坚固的设计、广泛的温度适应能力和良好的电流承载能力使其在市场上具备很强的竞争优势。如果您正在寻找一款可靠且高性能的电线对电线连接器,强烈推荐使用这款产品。

9-1355493-3参数

参数
排数 2
间距 5
针脚数 4
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

9-1355493-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1355493-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 9-1355493-3 9-1355493-3数据手册

9-1355493-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
