280595

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 12路, 3.96mm节距, 1行
供应商型号: 3797976
供应商: 海外现货
标准整包数: 1

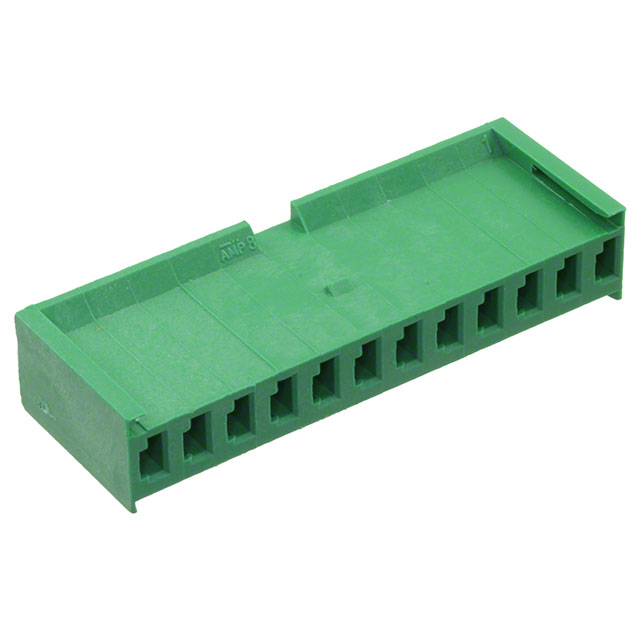

TE CONNECTIVITY 矩形连接器 - 外壳 280595

280595概述

    AMPMODU MOD 1 接收器壳体 — 产品技术手册

    产品简介


    本手册介绍的是TE Connectivity生产的AMPMODU MOD 1系列的接插件(wire-to-board)接收器壳体。这类接插件广泛应用于电子电路板连接,能够有效简化板间连接的设计和安装过程。该产品特别适用于需要高效可靠的连接解决方案的工业和消费电子领域,如汽车电子、通讯设备和计算机硬件。

    技术参数


    以下是AMPMODU MOD 1 接收器壳体的关键技术规格:
    - 位置数: 12
    - 行数: 1
    - 中心线间距(pitch): 3.96 mm(0.156 in)
    - 连接器配置: 接收器
    - 外壳材质: 聚碳酸酯GFF
    - 颜色: 绿色
    - UL阻燃等级: UL 94V-1
    - 合规标准:
    - 欧盟RoHS 2011/65/EU指令合规
    - 欧盟ELV 2000/53/EC指令合规
    - 中国RoHS 2(工信部令第32号)合规
    - 欧盟REACH规定符合

    产品特点和优势


    AMPMODU MOD 1 接收器壳体具有以下显著特点和优势:
    - 标准化设计: 符合工业标准,易于集成到各种设备和系统中。
    - 高可靠性: 使用聚碳酸酯材料制造,耐高温,适合长期使用。
    - 高效安全: 通过UL认证,具备良好的电气绝缘和阻燃性能。
    - 环保合规: 全面符合国际环保标准,无有害物质。

    应用案例和使用建议


    该产品适用于多种应用场景,包括但不限于:
    - 汽车电子: 用于车内多传感器网络连接。
    - 通信设备: 用于服务器和路由器之间的高速数据传输接口。
    - 计算机硬件: 用于主板和扩展卡之间的连接。
    使用建议:
    - 在选择合适的连接器时,务必确保所选型号与主板和其他组件的电气特性和机械尺寸相匹配。
    - 安装过程中应注意防尘和静电防护,以避免因外部因素导致接触不良。
    - 对于长期使用,定期检查和维护连接器是必要的,以保持其性能稳定。

    兼容性和支持


    该接插件兼容TE Connectivity的其他相关产品,例如:
    - TE Part # 280614-1: 12P MOD 1 防护套管,直型,镀锡。
    - TE Part # 87116-2: MODI 键控插头。
    此外,制造商提供了详尽的支持服务,如有任何疑问或需要技术支持,请联系客服热线 +1 800 522 6752。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题: 连接器无法完全插入。
    - 解决方案: 检查插头和插座是否干净且无损伤;确保正确对齐并施加适当的力。
    - 问题: 插头与插座接触不良。
    - 解决方案: 清洁接点,重新调整连接器位置,必要时更换损坏的部件。

    总结和推荐


    综上所述,AMPMODU MOD 1 接收器壳体凭借其高可靠性、标准化设计和全面的环保合规性,在工业和消费电子领域表现优异。其广泛的兼容性和制造商提供的优质技术支持,使得该产品成为众多应用场景的理想选择。强烈推荐给那些寻求高效、可靠连接解决方案的工程师和技术人员。

280595参数

参数
触头端接 压接
针脚数 12pin
类型 Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 47.4mm*9.3mm*9.3mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

280595厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

280595数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 280595 280595数据手册

280595封装设计

查看详情并下载
Symbol
Footprint
3D Model
