7-1415074-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 250V(AC) DPDT DIN导轨安装,螺纹安装 73.5mm(宽度)*58mm(高度)
供应商型号: N-7-1415074-1
供应商: 云汉优选
标准整包数: 5
TE CONNECTIVITY 其他开关 7-1415074-1

7-1415074-1概述

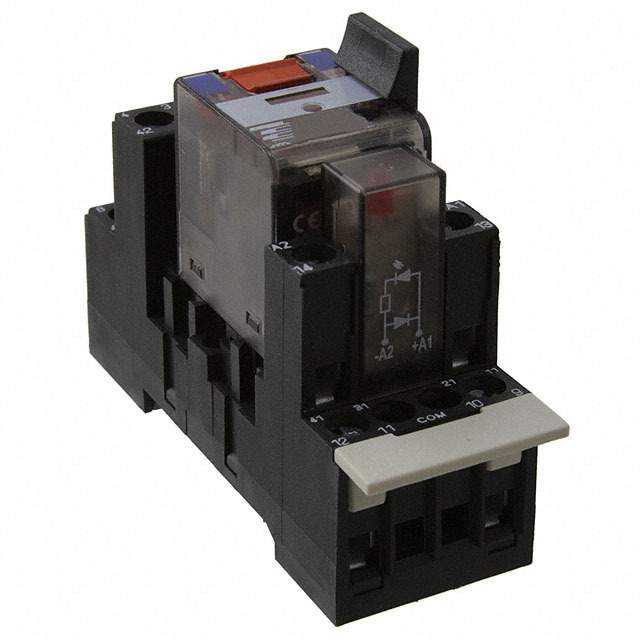

    # TE Connectivity PT Relay Package 技术手册

    产品简介


    TE Connectivity 提供了一种面板安装式的PT继电器组件,旨在为客户提供一个完整的即插即用解决方案,适用于现场维修。此组件包括不同配置的PT继电器及其配套的DIN导轨插座,塑料固定夹,模块及标记标签。它广泛应用于PLC控制面板、自动化面板、机器制造业、电梯行业及楼宇管理系统中。

    技术参数


    PT继电器组件的关键技术规格如下:
    | 参数 | PT2 | PT3 | PT5 |
    ||
    | 接触配置 | 2 CO | 3 CO | 4 CO |
    | 额定电压/最大切换电压 AC | 240/400V | 240/400V | 240/240V |
    | 额定电流 | 12 A | 10 A | 6 A |
    | 最大连续电流 | 见降额曲线 | 见降额曲线 | 见降额曲线 |
    | 最大断开能力 AC | 3000 VA | 2500 VA | 1500 VA |
    | 最大分断能力,20 ms | 24 A | 20 A | 12 A |
    | 接触材料 | AgNi90/10, AgNi90/10镀金 | AgNi90/10, AgNi90/10镀金 | AgNi90/10, AgNi90/10镀金 |
    | 最小接触负载 | 12V/10mA, 20mV/1mA镀金 | 12V/10mA, 20mV/1mA镀金 | 12V/10mA, 20mV/1mA镀金 |
    | 额定频率 | 6/600 min-1 | 6/600 min-1 | 6/600 min-1 |

    产品特点和优势


    PT继电器组件的独特之处在于:
    - 紧凑设计:包含PT继电器、DIN导轨插座、塑料固定夹、模块及标记标签,适合快速安装。
    - 多样化配置:提供多种接触配置(2极、3极、4极),可满足不同应用需求。
    - 高可靠性:机械和电气指示器,手动测试按钮,且有防误操作锁。
    - 宽工作范围:具备广泛的电气特性和工作环境适应能力,能够在-40°C至+70°C的环境中正常工作。

    应用案例和使用建议


    PT继电器组件广泛应用于多个行业,例如:
    - PLC控制面板:确保控制信号的安全可靠传输。
    - 自动化面板:用于复杂系统中的逻辑控制。
    - 机器制造:实现设备的自动控制和监测。
    - 电梯行业:保证安全运行,防止异常情况的发生。
    - 楼宇管理系统:实现自动化控制和智能管理。
    使用建议:
    - 在选择合适的电压和电流配置时,应根据实际应用场景确定具体要求。
    - 在恶劣环境下使用时,考虑额外防护措施,如防尘盖等。

    兼容性和支持


    - 兼容性:PT继电器组件与各种DIN导轨上的其他设备兼容,方便安装和维护。
    - 技术支持:TE Connectivity提供详尽的技术文档和客户服务支持,确保用户能够顺利使用。

    常见问题与解决方案


    - 问题1:无法启动继电器。
    - 解决办法:检查供电电压是否符合要求,确认接线正确。

    - 问题2:接触不良。
    - 解决办法:检查接触面是否清洁,确保接触材料良好。
    - 问题3:手动测试按钮失灵。
    - 解决办法:检查按钮是否损坏,如有必要请更换新按钮。

    总结和推荐


    PT继电器组件是工业控制领域的理想选择,具备高可靠性和灵活性。其在不同应用场景中的表现优异,且具有多种配置选项,能够满足大多数客户的需求。强烈推荐给需要高性能继电器解决方案的用户。
    通过以上分析可以看出,PT继电器组件凭借其丰富的功能和广泛的应用前景,在市场上具有很强的竞争优势。

7-1415074-1参数

参数
开关功能 -
开关配置 DPDT
电流额定值 -
电压额定值 250V(AC)
电气寿命 -
长*宽*高 73.5mm(宽度)*58mm(高度)
安装方式 DIN导轨安装,螺纹安装

7-1415074-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1415074-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1415074-1 7-1415074-1数据手册

7-1415074-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
