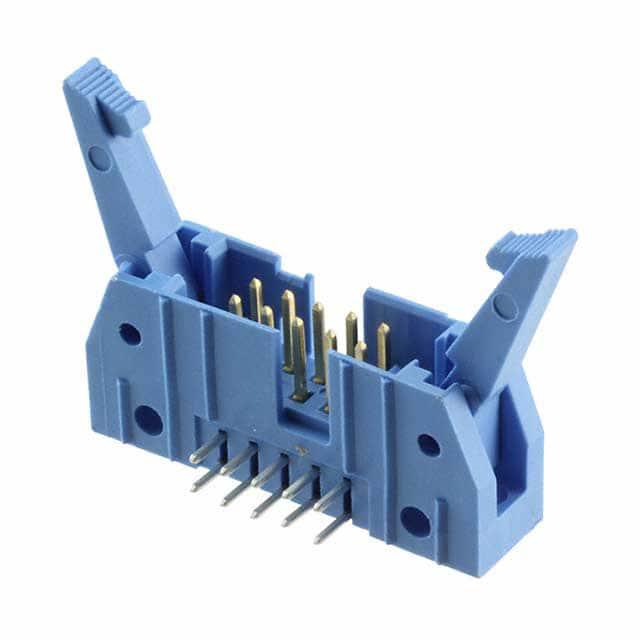

2-5499141-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距10p双排排针 线对板连接器, AMP-LATCH系列, 直角, 通孔安装
供应商型号: U-2-5499141-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-5499141-1

2-5499141-1概述


    产品简介


    AMP-LATCH Universal Headers
    AMP-LATCH Universal Headers 是一种用于板对线连接的电子元器件,适用于10位的排列,中心线间距为2.54毫米(0.1英寸),并采用直角设计。这种连接器适用于各种连接需求,尤其在使用带有扁平柔性电缆(FFC)或柔性印刷电路板(FPC)的系统中表现出色。它们被广泛应用于工业自动化、通信设备、计算机外围设备和其他需要高可靠性和耐用性的场合。

    技术参数


    - 中心线间距(Pitch): 2.54 mm [0.1 in]
    - 位置数(Number of Positions): 10
    - 连接器系统: 线对板
    - 安装方式: 插件式(通过孔焊接)
    - 绝缘电阻(Insulation Resistance): 5000 MΩ
    - 额定电压(Operating Voltage): 250 VAC
    - 接头颜色: 蓝色
    - 接触材料: 黄铜基材,表面镀金
    - 接触面积镀层厚度: 0.76 µm [30 µin]
    - 耐温范围(Operating Temperature Range): -65°C 至 105°C [-85°F 至 221°F]

    产品特点和优势


    AMP-LATCH Universal Headers 采用了创新的插拔锁紧系统,确保了连接的稳固性和长期可靠性。这些连接器具有高绝缘电阻和适中的额定电压,可以在严苛的工业环境中稳定工作。此外,它们易于安装和维护,可以显著提高系统的可靠性和使用寿命。

    应用案例和使用建议


    这类连接器在自动化生产线、工业控制面板和网络通信设备中广泛应用。例如,在一台复杂的工业机器人系统中,这些连接器可以用于连接控制系统和传感器模块。对于用户而言,建议在安装时仔细检查各部分的焊接质量,并确保连接器正确安装到电路板上以避免松动或短路。

    兼容性和支持


    这些连接器具有广泛的兼容性,可与其他同类型的连接器互换使用。制造商提供了详尽的技术支持和文档,包括详细的安装指南和故障排除手册,帮助用户顺利完成安装和维护工作。用户可以通过拨打 +1 800 522 6752 联系技术支持获取进一步的帮助。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方案:确保焊接点无虚焊,并检查是否有任何物理损坏。
    2. 温度范围内的稳定性问题
    - 解决方案:确认安装环境符合规定的温度范围,并使用适当的散热措施。
    3. 连接器误插
    - 解决方案:使用正确的工具插入,并检查插槽和连接器的对齐情况。

    总结和推荐


    AMP-LATCH Universal Headers 作为一款高可靠性、高性能的线对板连接器,非常适合用于严苛的工作环境。其独特的插拔锁紧系统和优秀的机械电气性能使其成为自动化系统和通信设备的理想选择。总体而言,我们强烈推荐这款产品,它不仅具备卓越的性能,而且易于安装和维护,值得信赖。
    如果您有任何疑问或需要更多帮助,请随时联系我们的技术支持团队。

2-5499141-1参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 蓝色
防护等级 -
额定电流 1A
类型 Header,Latch Lock/Eject Hooks,Long
触头镀层厚度 - 配接 760nm
触头镀层 - 配接 金钯
长*宽*高 32mm(长度)*27.31mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

2-5499141-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-5499141-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-5499141-1 2-5499141-1数据手册

2-5499141-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
