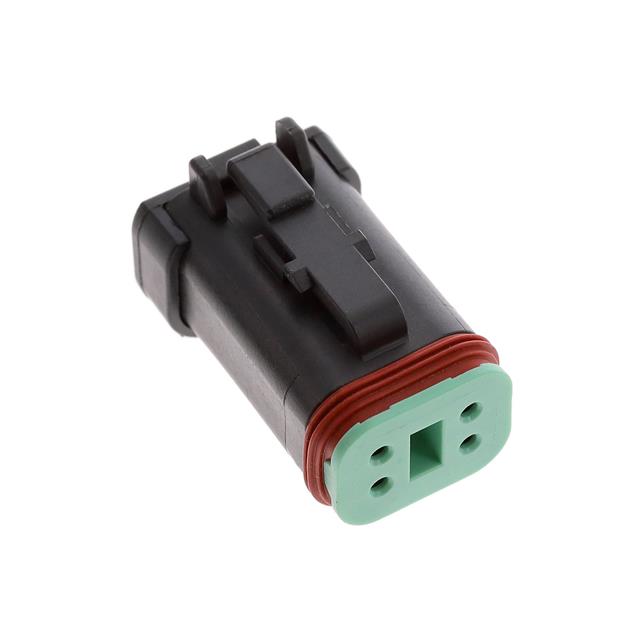

DT06-4S-CP01

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Our DEUTSCH DT Plug connectors are male connectors available in 2, 3, 4-, 6-, 8, 12- and 48 positions. These sealed, inline plug connectors are compatible with both DEUTSCH solid and stamped & formed size 16 socket contacts.
供应商型号: U-DT06-4S-CP01
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DT06-4S-CP01

DT06-4S-CP01概述

    # DEUTSCH DT DT06-4S-CP01 产品技术手册

    1. 产品简介


    DEUTSCH DT DT06-4S-CP01 是一种高可靠性的矩形连接器组件,专为电线到电线的应用设计。此连接器适用于严苛的工业和汽车环境中,提供可靠的电力传输和信号连接。产品型号 DT06-4S-CP01 配备四个端子位置,中心线间距为 4.44 mm(0.175 英寸),并具有密封能力,能够提供 IP68/IP6K9K 等级的防护。此外,它还支持极化设计,确保接线方向正确,提升装配可靠性。
    主要功能
    - 电力传输:支持高达 13 A 的电流容量,适合高负载需求。
    - 防水与防尘:IP68/IP6K9K 等级防护。
    - 密封能力:可选密封增强后盖设计,提高耐久性。
    - 通用性:兼容多种配件,如电缆夹、密封塞和端帽。
    应用领域
    - 汽车行业:电池管理系统、控制单元接口。
    - 工业自动化:电机控制、传感器连接。
    - 其他高可靠性需求场景:如能源基础设施、医疗设备等。

    2. 技术参数


    以下是 DEUTSCH DT DT06-4S-CP01 的详细技术参数:
    | 参数类别 | 描述 |

    | 连接器类型 | 房式母端连接器,电线到电线 |
    | 端子数量 | 4个 |
    | 中心线间距 | 4.44 mm(0.175 英寸) |
    | 材料 | PA GF (玻璃填充聚酰胺) |
    | 工作电压 | 最大 250 VAC |
    | 电流承载能力 | 每个端子最大 13 A |
    | 耐温范围 | -55°C 至 +125°C |
    | 密封等级 | IP68, IP6K9K |
    | 电缆出口角度 | 180° |
    | 包装数量 | 1000 件 |

    3. 产品特点和优势


    DEUTSCH DT DT06-4S-CP01 的显著特点是其高可靠性、密封性和通用性。具体如下:
    - 集成初级锁定功能:在连接器外壳中内置锁定机构,确保安装稳定。
    - 多功能附件支持:可选择多种配置,例如空白腔体、固态后盖和端帽,以满足不同应用场景需求。
    - 优异的电气性能:支持高电压和高电流,满足严苛条件下的电力传输需求。
    - 便捷的安装:后盖设计允许通过配件实现额外的应力缓解。
    - 市场竞争力:适用于多种严苛环境,是高可靠性连接的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 电动汽车:用于连接电池组和电机控制单元。
    - 工业设备:用于恶劣环境下连接传感器和控制模块。
    使用建议
    - 在极端温度环境中使用时,建议搭配适当的密封圈以增强防水效果。
    - 定期检查连接器的状态,特别是密封部位,防止因灰尘或湿气积累导致性能下降。
    - 为了便于维护和管理,可选用端帽等配件对未使用的位置进行保护。

    5. 兼容性和支持


    DEUTSCH DT DT06-4S-CP01 可与多个 DEUTSCH DT 系列产品兼容,包括插头、端子和附件等。厂商提供强大的技术支持服务,如有任何问题可拨打 +1 800 522 6752 联系客户服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法完全插入 | 检查极化是否正确,确保锁扣机构正常工作。 |
    | 密封性能下降 | 更换新的密封圈,并确认安装是否紧密。 |
    | 接触电阻偏高 | 检查接触表面是否有污垢或氧化现象,清洁后重新安装。 |

    7. 总结和推荐


    DEUTSCH DT DT06-4S-CP01 是一款高性能的矩形电线到电线连接器,凭借其卓越的密封性、高可靠性以及广泛的适用范围,在工业和汽车行业具有较高的市场竞争力。它的 IP68/IP6K9K 防护等级和多种附件选项使其成为恶劣环境中的理想选择。我们强烈推荐此产品用于需要高可靠性的场合,尤其是电动汽车、工业设备和能源设施等领域。
    如果您需要进一步的技术支持或详细的文档,请访问 TE Connectivity 官网或联系客服获取更多信息。

DT06-4S-CP01参数

参数
排数 2
针脚数 -
间距 -
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装,袋装

DT06-4S-CP01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-4S-CP01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT06-4S-CP01 DT06-4S-CP01数据手册

DT06-4S-CP01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
23+ $ 4.6852 ¥ 42.6119
50+ $ 4.0582 ¥ 36.9093
100+ $ 3.519 ¥ 32.0053
250+ $ 2.7132 ¥ 24.6766
500+ $ 2.6214 ¥ 23.8416
1000+ $ 2.2134 ¥ 20.1309
库存: 32
起订量: 23 增量: 1
交货地:
最小起订量为:23
合计: ¥ 980.07
