2336396-1

产品分类:
厂牌: TE CONNECTIVITY

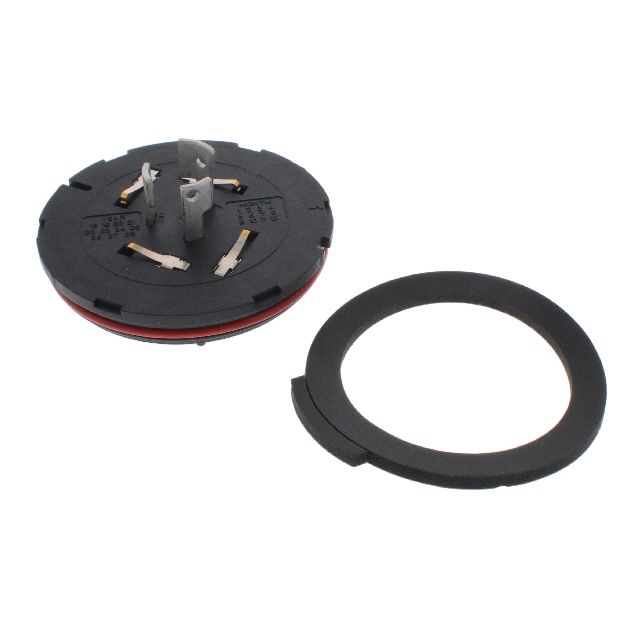

产品描述: LUMAWISE Endurance N Base Assembly w/Vent, 7 Position, Dia 76mm Black
供应商型号: N-2336396-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  2336396-1

2336396-1概述

    LUMAWISE ENDURANCE N BASE WITH VENT 技术手册解析

    1. 产品简介


    LUMAWISE Endurance N 基座带通风口是TE Connectivity(TE)公司专为路灯、街道及区域照明装置设计的产品。这款基座符合ANSI 136.41标准,用于光电控制模块与灯具接头之间的总功率和信号接口。通过组装不同的套筒和盖子,该基座能够提供可靠的电气连接和防护,适用于户外道路、街道路灯和区域照明系统。

    2. 技术参数


    - 功率接触:15A,480V AC
    - 信号接触:1.5A,30V DC
    - 操作温度范围:-40℃ 至 105℃
    - 材质:功率触点为镀锡,信号触点为镀金;外壳材料为94 V0等级塑料,颜色为黑色
    - 认证:IP66密封等级
    - 产品规格:产品编号108-32125,应用规格编号114-32159

    3. 产品特点和优势


    - 高可靠性:确保光电控制器与调光插座之间采用工程化设计的功率和信号接口,保证长期可靠性。
    - 防护等级:IP66密封等级可防止灰尘和水分进入,保护内部敏感电子元件。
    - 通风设计:基座内置通风口,可快速平衡内部气压并减少冷凝,同时防止灰尘、污垢和碎屑进入。

    4. 应用案例和使用建议


    - 应用案例:适用于道路和街道照明、停车场、路径和步道以及公园等户外照明系统。
    - 使用建议:确保在安装过程中正确选择合适的套筒和盖子,以获得最佳密封效果。根据具体应用场景,考虑加装额外的防尘套件以延长产品寿命。

    5. 兼容性和支持


    - 兼容性:LUMAWISE Endurance N 基座可与不同高度的套筒和盖子配套使用。TE公司还提供一系列可选配件,如侧面或顶部通风孔套筒,以适应多种安装需求。
    - 支持和服务:TE公司在全球范围内提供专业的技术支持和售后服务,帮助客户解决使用过程中的各种问题。

    6. 常见问题与解决方案


    - 问题1:如何确保IP66密封效果?
    - 解决方案:正确安装LUMAWISE Endurance N 基座及其配套的盖子和套筒,按照安装指南进行操作。
    - 问题2:基座在极端温度下能否正常工作?
    - 解决方案:LUMAWISE Endurance N 基座的工作温度范围为-40℃至105℃,可在各种恶劣环境下正常运行。
    - 问题3:如何清洁基座上的灰尘和污垢?
    - 解决方案:定期使用软布擦拭基座表面,避免使用腐蚀性强的清洁剂。

    7. 总结和推荐


    LUMAWISE Endurance N 基座带通风口凭借其出色的可靠性和防护能力,成为户外道路照明系统的理想选择。其独特的通风设计能有效防止冷凝和外部污染,确保光电控制系统在长时间内保持高性能。强烈推荐使用这款产品,特别是在需要严格防护和高可靠性的环境中。
    此产品文档详细介绍了LUMAWISE Endurance N 基座带通风口的各项技术参数、特点及应用场景,对于希望深入了解并选择合适光电控制解决方案的工程师和采购人员来说,是一个非常有价值的参考资料。

2336396-1参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

2336396-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2336396-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2336396-1 2336396-1数据手册

2336396-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
