W23-X1A1G-35

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 35A, 1 极
供应商型号: N-W23-X1A1G-35
供应商: 云汉优选
标准整包数: 1

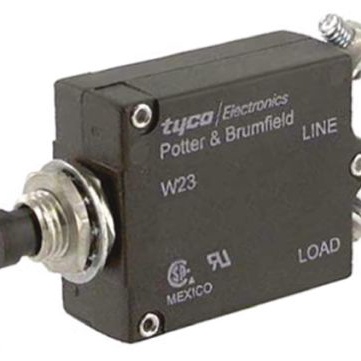

TE CONNECTIVITY 断路器 W23-X1A1G-35

W23-X1A1G-35概述


    产品简介


    泰科电子温控断路器(W23/W31系列)是一款专为多种应用场合设计的电路保护装置。这些断路器适用于开关电源、家用电器、工业控制系统等众多领域。通过有效的过载保护和故障指示,这些设备确保了系统的稳定运行,是保障用电安全的重要组件。

    技术参数


    - 电流范围:0.5安培至50安培。
    - 电压范围:最大工作电压为50V直流或240V交流(至400赫兹)。
    - 分断能力:具有4倍最大串联熔丝保护时,额定值为0.5-50安培的模型可达1000安培,而30-50安培的模型可达1000安培(50V直流);无4倍最大串联熔丝保护时,0.5-25安培的模型可达2000安培(50V直流),而10-20安培的模型可达2000安培(120V交流)。
    - 耐压等级:超过1500伏特。
    - 温度范围:-20°C至+60°C。
    - 重量:小于2盎司(约57克)。
    - 抗干扰性:满足MIL-STD-202标准中的相关要求。

    产品特点和优势


    1. 过载保护:具备连续承载100%额定电流的能力,当电流达到135%时将在一小时内自动断开。
    2. 无法手动重置:一旦因过载跳闸,必须进行复位操作。
    3. 可视过载指示:W23系列断路器配备可见的跳闸指示带。
    4. 安装简易:提供螺纹安装和防旋转结构,方便固定。
    5. 认证齐全:通过UL 1077和CSA认证。

    应用案例和使用建议


    应用案例:此款断路器广泛应用于家电(如微波炉)、医疗设备、以及工业自动化控制中。例如,在微波炉中作为过载保护装置,确保长时间加热时的安全性。
    使用建议:选择合适的型号以匹配负载需求,定期检查维护以保证其性能。如果出现频繁跳闸,需排查系统是否存在过载隐患。

    兼容性和支持


    兼容性:该系列产品可与其他符合相同电气标准的设备相兼容。对于需要特殊配置的应用场景,制造商提供了详尽的支持文档和技术指导。
    支持服务:若需进一步的技术咨询或售后支持,可以联系制造商获得帮助。建议在选购前仔细阅读技术手册并参阅相关机构的认证文件,以确保产品符合特定应用需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频繁跳闸 | 检查负载电流是否超出断路器额定值。 |
    | 指示灯不亮 | 确认是否有足够的电压输入,检查连接线路是否完好。 |

    总结和推荐


    综上所述,泰科电子的温控断路器凭借其可靠的过载保护、易于安装维护的特点,成为多种应用场景的理想选择。尤其是其全面的认证和良好的兼容性,使其在市场上具有较强的竞争优势。推荐所有需要高效电路保护解决方案的设计者和工程师考虑采用这款产品。

W23-X1A1G-35参数

参数
执行器类型 推拉,柱塞
额定电流 35A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-35厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-35数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-35 W23-X1A1G-35数据手册

W23-X1A1G-35封装设计

查看详情并下载
Symbol
Footprint
3D Model
