776228-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 电源连接器 汽车连接器公插, AMPSEAL系列, 23路, 8A, 通孔安装安装
供应商型号: 26M-776228-1
供应商: 云汉优选
标准整包数: 1

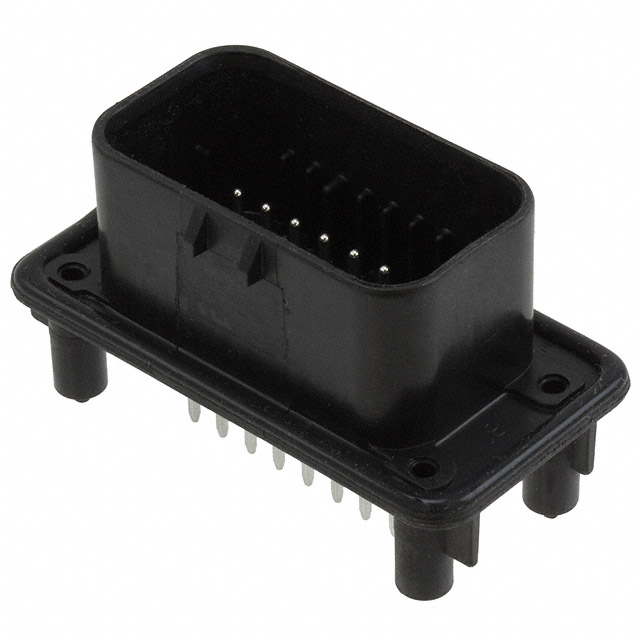

TE CONNECTIVITY 圆形连接器 776228-1

776228-1概述

    TE Connectivity AmpSeal Header (Part No. 776228) 技术手册

    1. 产品简介


    TE Connectivity 的 AmpSeal Header(产品型号 776228)是一款用于工业和汽车应用的高性能垂直插针连接器系统。其设计旨在提供高可靠性和耐用性,适用于严苛的工作环境。该产品广泛应用于航空航天、汽车制造、铁路运输及通信设备等领域,是多用途连接解决方案的优选。
    主要功能:
    - 支持多达 23 个位置的垂直布局。
    - 提供多种颜色编码的外壳选项,便于识别和安装。
    - 配备密封法兰,确保良好的防水和防尘性能。
    应用领域:
    - 工业自动化控制。
    - 车辆动力系统(如发动机管理、电池监控)。
    - 数据传输和通信接口。

    2. 技术参数


    | 参数 | 描述 |

    | 产品类型 | 垂直插针连接器系统 |
    | 外壳材料 | 玻璃填充聚对苯二甲酸丁二醇酯(PBT) |
    | 插针材质 | 锡或金镀层黄铜 |
    | 防护等级 | IP67 |
    | 尺寸(长 x 宽 x 高) | 50.4 mm x 18.1 mm x 22.68 g |
    | 额定工作电压 | 250V AC/DC |
    | 最大电流能力 | 每针位最高 13A |
    | 温度范围 | -40°C 至 +125°C |
    | 接触电阻 | ≤5 mΩ |

    3. 产品特点和优势


    - 可靠性:AmpSeal Header 设计符合严格的机械和电气测试标准,确保在极端环境下依然稳定运行。
    - 灵活性:支持自然色、黑色、灰色和蓝色等多色彩选项,方便用户根据具体需求选择匹配的颜色编码外壳。
    - 密封性:采用硅胶密封圈设计,有效防止水分和污染物侵入。
    - 便捷安装:配备标准的 2.50-3.00 mm 自攻螺钉,便于快速安装且易于调整。

    4. 应用案例和使用建议


    案例一:汽车行业中的电池管理系统
    - 在此场景下,AmpSeal Header 被用于将电池模块连接至中央控制系统。由于其 IP67 等级的密封性能,可承受车辆运行过程中的振动、潮湿和温差变化,确保数据传输稳定。
    建议:
    - 在安装过程中,请使用厂家推荐的 0.6-0.8 N-m 扭矩值来紧固螺丝,以避免过度施压导致外壳损坏。
    - 定期检查接头的密封圈状态,如有老化或磨损现象需及时更换。
    案例二:工业自动化控制设备
    - AmpSeal Header 可作为传感器与控制面板之间的数据通道。通过可靠的机械连接和电气导通性能,实现精准的数据传输。
    建议:
    - 在布线时注意 PCB 板上的过孔直径和厚度,建议 PCB 板厚为 1.57 mm,过孔直径为 1.75 mm ± 0.1 mm。
    - 当面板厚度超过 2.0 mm 时,可以使用推荐的附加构造设计以保证良好的密封效果。

    5. 兼容性和支持


    AmpSeal Header 与配套的插头组件 770680 兼容,可接受终端 770520(卷装式)或 770854(散装式)。厂商提供了详尽的技术文档和支持服务,包括在线培训和售后服务热线,以协助客户解决复杂的技术问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查螺丝是否按正确扭矩拧紧。 |
    | 密封失效 | 更换老化的密封圈或重新涂抹硅胶密封剂。 |
    | 插针接触不良 | 使用无水酒精清洁插针表面,并重新插入连接器。|

    7. 总结和推荐


    TE Connectivity 的 AmpSeal Header(776228)凭借其卓越的可靠性、灵活性和密封性能,在众多关键应用领域表现出色。无论是工业自动化还是汽车制造,这款产品均能满足用户的多样化需求。综上所述,我们强烈推荐该产品用于需要高度可靠连接的场景。

776228-1参数

参数
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 黑色
端接 焊盘
额定电流 8A
外壳材料 Polybutylene Terephthalate
针脚数 23pin
长*宽*高 60.8mm*60.8mm*34.25mm
安装方式 通孔安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 盒装,散装

776228-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776228-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 776228-1 776228-1数据手册

776228-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
