W54-XA1A99C10-25

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 25A 热敏式 按下重置 面板安装
供应商型号: W54-XA1A99C10-25
供应商: Master
标准整包数: 5

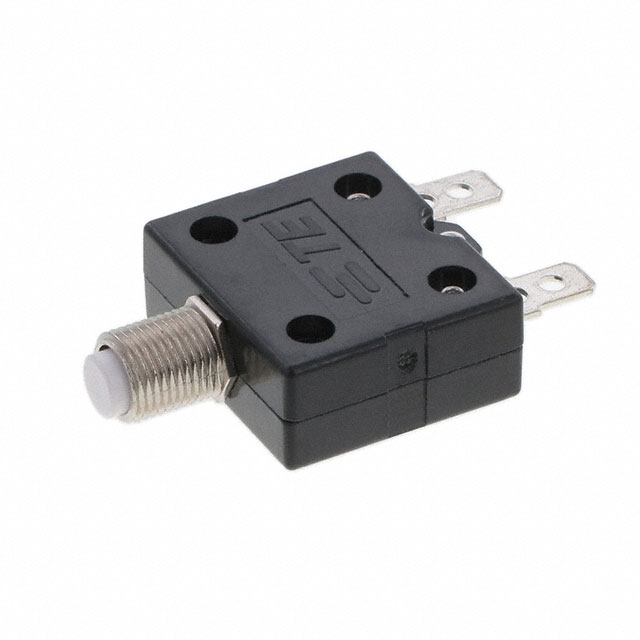

TE CONNECTIVITY 断路器 W54-XA1A99C10-25

W54-XA1A99C10-25概述

    W54-XA1A99C10-25 热保护电路断路器技术手册

    产品简介


    W54-XA1A99C10-25 是一款由Potter & Brumfield生产的热保护型系列电路断路器,专为过载和短路保护而设计。该断路器支持交流250伏特和直流50伏特的操作电压,电流额定值为25安培,具有1极配置。广泛应用于各种工业和家庭电器中,提供必要的电气安全保护。

    技术参数


    - 操作电压:250伏特(交流), 50伏特(直流)
    - 电流额定值:25安培
    - 开关类型:热保护型,系列断开型
    - 触点颜色:白色
    - 极数:1极
    - 安装尺寸:11.2 x 10.01毫米(0.441 x 0.394英寸)
    - 引脚配置:6.35毫米直插式快速连接端子
    - 中断能力:1000安培 @ 250伏特(交流)/50伏特(直流)
    - 过载响应时间:在200%负载下,5至30秒内断开

    产品特点和优势


    - 可靠性高:25安培的电流额定值和1000安培的中断能力确保了高度可靠的安全防护。
    - 简便安装:简单的6.35毫米直插式快速连接端子简化了安装过程,提高效率。
    - 环保材料:采用低卤素材料,符合RoHS和REACH标准,环保且安全。
    - 白体设计:白色外壳使其易于识别并适用于各种环境。

    应用案例和使用建议


    - 家用电器:可以用于洗衣机、空调等家电设备,有效防止过载和短路。
    - 工业设备:适用于工厂和车间的机械设备,保证电路的安全稳定运行。
    - 安装时注意:在安装过程中,确保正确的电气接线以避免短路或其他电气故障。

    兼容性和支持


    - 兼容零件:推荐使用TE公司的其他配件如密封塞、单线密封件等,以增强系统的完整性和可靠性。
    - 技术支持:如需技术支持,可拨打免费电话+1 800 522 6752。厂商还提供了详细的合规文档和环境声明,可以在其官方网站上查阅。

    常见问题与解决方案


    - 问题一:电路断路器频繁跳闸
    - 解决方案:检查电路是否有短路现象,确认负载是否超过额定值。
    - 问题二:接线不稳定
    - 解决方案:确保所有接线牢固且正确,避免松动导致接触不良。
    - 问题三:设备温度过高
    - 解决方案:检查设备散热情况,确保良好的通风条件,必要时可使用散热片。

    总结和推荐


    综上所述,W54-XA1A99C10-25 热保护电路断路器是一款高性能、高可靠性的电路保护装置,适用于多种工业和家庭电器。其简便的安装方式、强大的电气保护能力和优良的环保特性,使其在市场上具有较高的竞争力。我们强烈推荐在需要电气安全保护的应用场景中选用此产品。如果对产品有任何疑问,可随时联系厂商获取技术支持。

W54-XA1A99C10-25参数

参数
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 25A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
安装方式 面板安装
零件状态 在售
包装方式 托盘

W54-XA1A99C10-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XA1A99C10-25数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XA1A99C10-25 W54-XA1A99C10-25数据手册

W54-XA1A99C10-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
