8-1415528-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY

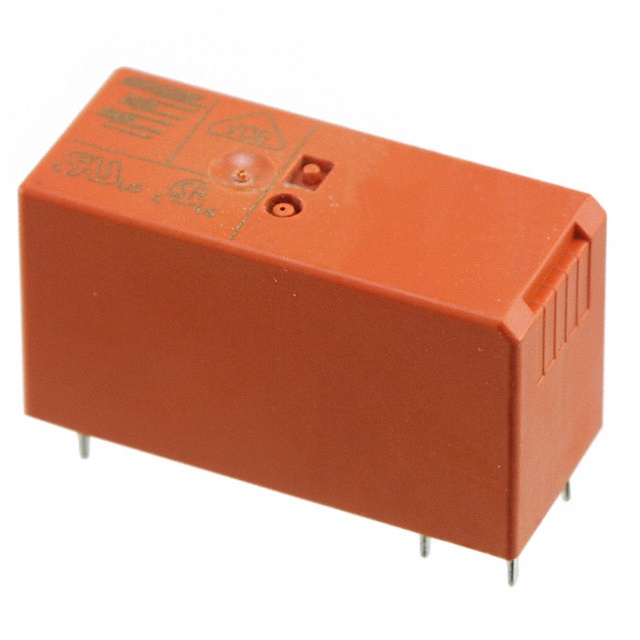

产品描述: Power Relay 5VDC 16A SPST-NO(29mm 12.7mm 15.7mm) THT
供应商型号: U-8-1415528-1
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他开关 8-1415528-1

8-1415528-1概述


    产品简介


    SCHRACK General Purpose Relays
    SCHRACK公司的通用继电器是一种适用于印刷电路板(PCB)的功率继电器,型号为RT1 Inrush。这些继电器具有单极设计,提供单刀双掷(1 Form C)或单刀单掷(1 Form A)两种触点配置,能够处理高达16A的额定电流,并且在浪涌峰值电流方面可承受高达80A的冲击。这些继电器特别适用于家庭电器、加热控制和照明控制等应用。

    技术参数


    关键参数:
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:16A
    - 限制连续电流:16A (UL: 20A)
    - 限制闭合电流:最大30A(持续时间不超过4秒),最大80A(持续时间不超过20ms)
    - 切断能力:最大4000VA
    - 触点材料:AgNi90/10, AgSnO2
    - 操作频率:带负载360次/小时,不带负载72000次/小时
    - 线圈电压范围:3至110VDC(单稳态版本);5至24VDC(双稳态版本)
    - 绝缘强度:1000Vrms(开路触点之间);5000Vrms(触点和线圈之间)

    产品特点和优势


    产品优势:
    - 耐高浪涌电流:能够在高达80A的峰值浪涌电流下正常工作。
    - 灵活的线圈配置:既可以选择单稳态也可以选择双稳态线圈。
    - 高强度绝缘:具有10mm的电间隙和爬电距离,以及5kV的耐压等级,保证高安全性。
    - 广泛的适用温度范围:可在-40°C到85°C的环境中稳定工作。
    - 认证齐全:获得多项国际认证,如VDE, UL, cCSAus, CQC等。

    应用案例和使用建议


    典型应用:
    - 家用电器
    - 加热控制系统
    - 照明控制系统
    使用建议:
    - 在使用时应确保电源电压符合规范,以防止过载和损害。
    - 应选择合适的触点材料以适应具体的应用环境,例如使用AgNi90/10适合高频操作,而AgSnO2适合更高的切断容量。
    - 注意在高湿度环境下要使用防潮型号(如RT33L024WG)以提高可靠性。

    兼容性和支持


    兼容性:
    - 与各种标准PCB接插件兼容,便于安装和更换。
    - 可以通过插件连接器实现便捷安装(请参阅配件部分了解详细信息)。
    支持:
    - 厂商提供了详细的说明书和技术支持,包括在多种工作条件下的性能测试数据。
    - 产品符合RoHS、ELV、REACH等环保法规要求,确保无害化生产。

    常见问题与解决方案


    常见问题及解决方案:
    - Q: 继电器工作不稳定
    - A: 检查接线是否正确,确认所有连接器插接紧密。同时检查电源电压是否符合规定。
    - Q: 长期使用后触点烧蚀
    - A: 确保选用合适的工作电流和电压。对于频繁操作的应用,建议选用触点材料更好的型号。
    - Q: 电磁干扰问题
    - A: 考虑使用屏蔽线圈或者加装EMI滤波器。

    总结和推荐


    综合评估:
    - SCHRACK的RT1 Inrush系列继电器凭借其出色的电气特性和耐用性,在家用电器和其他工业应用中表现出色。
    - 具备优秀的浪涌电流承受能力和广泛的工作温度范围,使其成为可靠的选择。
    推荐使用:
    - 这些继电器非常适合需要高浪涌电流承受能力的家庭电器和工业控制装置。如果您需要一种可靠、高效的电气开关解决方案,RT1 Inrush系列是值得考虑的优秀选择。

8-1415528-1参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
长*宽*高 29mm*12.7mm*15.7mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

8-1415528-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1415528-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 8-1415528-1 8-1415528-1数据手册

8-1415528-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
