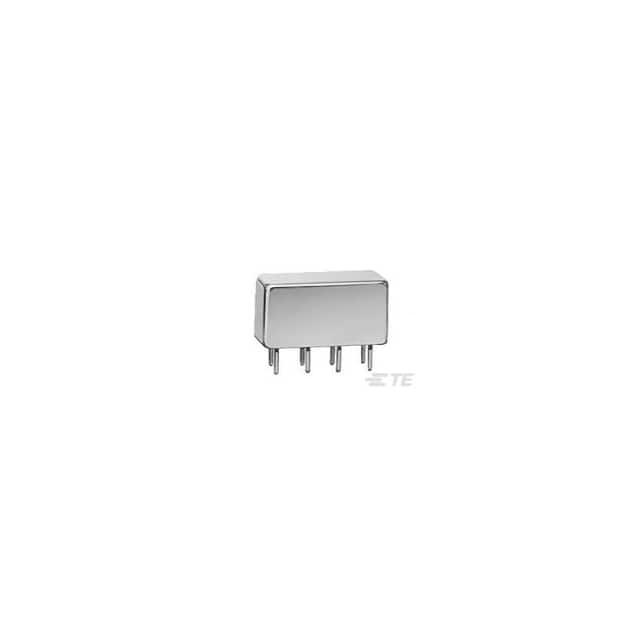

3-1617039-2

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 5ms 6ms 28V 36V 2 Form C (DPDT-NO, NC) 13.6mA 115V 通孔安装
供应商型号: N-3-1617039-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 3-1617039-2

3-1617039-2概述

    CII Low Signal Relays 技术手册解析

    产品简介


    CII Low Signal Relays 是一款专为高性能需求设计的双极继电器。这类继电器适用于电子设备中的信号切换和控制任务,广泛应用于电信、工业自动化、航空航天等领域。它们主要功能包括信号传输、电路保护及电能管理。

    技术参数


    - 接触类型及操作负载:
    - 2A @ 28VDC(电阻负载): 100,000 次操作
    - 0.75A @ 28VDC(电感负载): 100,000 次操作
    - 0.1A @ 115VAC, 60Hz 及 400Hz(电阻负载): 100,000 次操作
    - 0.3A @ 115VAC, 60Hz 及 400Hz(电阻负载): 100,000 次操作
    - 0.1A @ 28VDC 中间负载: 50,000 次操作
    - 0.160A @ 28VDC 灯负载: 100,000 次操作
    - 30μA @ 50mVDC 低级别负载: 1,000,000 次操作
    - 射频性能:
    - 频率(MHz): 100, 500, 1000
    - 射频损耗(dB): 0.1, 0.3, 0.4
    - 电压驻波比(VSWR): 1.17:1, 1.19:1, 1.19:1
    - 隔离度(dB): 40, 28, 23
    - 电气特性:
    - 接触排列: 2 Form C (DPDT)
    - 接触材料:
    - 固定端: 加硬银合金
    - 移动端: 镀金加硬银合金
    - 接触电阻: 使用前 <50 毫欧, 使用后 <100 毫欧
    - 机械寿命: 5000 万次操作
    - 线圈电压:
    - HFW: 5 至 48 VDC
    - HMB: 6 至 26.5 VDC
    - HMS: 5 至 36 VDC
    - 线圈功率: 最大 1.4 瓦特 (25°C)
    - 通断周期: 连续
    - 吸合电压: 约为额定线圈电压的 50%
    - 吸合灵敏度: 在 25°C 时 145 至 260 mW (HFW), 325 mW (HMB), 100 至 125 mW (HMS)
    - 标准线圈数据:
    - 名义线圈电压: 5.0V, 6.0V, 12.0V, 26.5V, 30.0V, 36.0V
    - 吸合电压: 2.7V 至 3.8V
    - 吸合灵敏度: 0.21W 至 1.8W
    - 工作温度范围: -65°C 至 +125°C
    - 重量: 0.46 盎司 (13 克)

    产品特点和优势


    - 密封性: 继电器采用完全密封设计,确保长期稳定性。
    - 高开关电流: 最大可处理 2 安培的电流,适应多种应用场景。
    - 抗冲击和振动: 具有卓越的抗冲击和振动能力,满足严苛环境要求。
    - 自定义终端和安装方式: 用户可根据需要选择合适的终端和安装方式。
    - 优良的射频性能: 减少信号传输中的损耗,提高信号质量。

    应用案例和使用建议


    这些继电器在电信、工业自动化和航空航天等领域的信号切换中得到广泛应用。例如,在航天器中,继电器可以用于关键的信号传输系统,以确保信号的稳定和可靠。对于用户来说,建议根据具体应用需求选择适当的终端和安装方式,并遵循制造商提供的安装指南,以确保最佳性能。

    兼容性和支持


    - 兼容性: CII Low Signal Relays 与各种终端和安装方式兼容。
    - 支持: 制造商提供全面的技术支持,包括热线电话、在线资源和技术文档。有关详细信息,请访问官方网站 [TE Connectivity](https://www.te.com/) 或联系客服。

    常见问题与解决方案


    - 问题: 继电器在使用过程中出现接触不良现象。
    - 解决方法: 检查并清洁接触点,必要时更换继电器。
    - 问题: 线圈电压不稳定导致继电器无法正常工作。
    - 解决方法: 确认输入电压在规定的范围内,并检查电源供应是否稳定。

    总结和推荐


    CII Low Signal Relays 是一款性能优越、可靠性高的双极继电器,特别适合需要高稳定性、长寿命的应用场合。其密封设计、抗冲击和振动特性使其在恶劣环境下也能稳定运行。综合来看,这款继电器是一款值得推荐的产品。

3-1617039-2参数

参数
最大开关电流 -
交流线圈电压 -
线圈电阻 -
直流线圈电压 36V
插入损耗 -
释放时间 5ms
绝缘 -
线圈电流 13.6mA
负载电流额定值 -
交流开关电压 115V
直流开关电压 28V
运行时间 6ms
触头外形 2 Form C (DPDT-NO, NC)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

3-1617039-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617039-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 3-1617039-2 3-1617039-2数据手册

3-1617039-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 136.4432 ¥ 1159.7672
37+ $ 132.5816 ¥ 1126.9436
50+ $ 125.2968 ¥ 1065.0228
100+ $ 120.5946 ¥ 1025.0541
250+ $ 110.262 ¥ 937.227
500+ $ 97.8384 ¥ 831.6264
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1159.76
直接购买
加入购物车
