首页  >  产品百科  >  W67-X2Q110-20

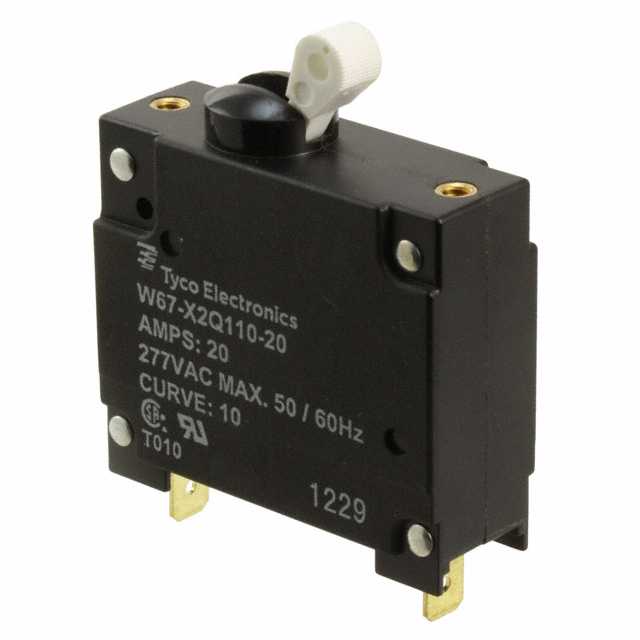

W67-X2Q110-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 20A 旋钮 磁性安装,面板安装 51.89mm*19.05mm*50.8mm
供应商型号: W67-X2Q110-20
供应商: Master
标准整包数: 1
TE CONNECTIVITY 断路器 W67-X2Q110-20

W67-X2Q110-20概述

    W6/W9 Series Magnetic Hydraulic P&B Circuit Breakers

    1. 产品简介


    W6/W9系列磁力液压P&B断路器是为国际市场需求而设计的通用工业断路器。该系列产品具备高电流容量(最高可达50安培),并经过严格的测试和认证。W6系列支持快速连接或螺钉端子,而W9系列则配备了#10-32螺纹连接。这些断路器广泛应用于电力系统、自动化设备以及各类工业控制系统中,以其可靠的保护性能和耐用性著称。

    2. 技术参数


    以下为W6/W9系列断路器的关键技术参数:
    - 电气特性
    - 额定电流:0.2 A 至 50 A
    - 最大电压:
    - UL/CSA: 277 VAC, 50/60 Hz;277/480 VAC, 50/60 Hz(最高20 A);65 VDC
    - VDE: 250 VAC, 415/240 VAC;65 VDC
    - 瞬时动作时间:
    - 125%:最大100 ms
    - 150%:最大55 ms
    - 200%:最大30 ms
    - 400%:最大15 ms
    - 600%:最大12 ms
    - 800%:最大12 ms
    - 机械及环境特性
    - 工作温度范围:-40°C至+85°C
    - 湿度:符合MIL-STD-202方法103标准
    - 冲击测试:符合MIL-STD-202方法213,测试条件C(100 g@6 ms)
    - 振动测试:符合MIL-STD-202方法201,频率10-55 Hz,总位移1.52 mm(两个平面)

    3. 产品特点和优势


    - UL/CSA认证:通过了UL 1077和CSA标准认证,确保其安全可靠。
    - 延时曲线选项:提供了多种延时曲线选择,适用于不同类型的负载。
    - 坚固耐用:可承受高电流冲击,寿命长达10,000次循环。
    - 多重保护:具有过载保护和短路保护功能。
    - 易于安装:通过前端安装方式简化安装过程。

    4. 应用案例和使用建议


    W6/W9系列断路器适用于各种工业环境,如电力系统、自动化生产线、机械设备等。例如,在配电箱中作为主断路器使用,可以有效地保护电路免受过载和短路的影响。使用建议如下:
    - 安装时确保电路符合额定电流要求。
    - 使用前请查阅相关技术资料以确认具体型号是否满足特定应用需求。
    - 建议定期检查和维护,确保长期稳定运行。

    5. 兼容性和支持


    W6/W9系列断路器具有良好的兼容性,可以与其他电气设备协同工作。厂商提供全面的技术支持,包括产品手册、应用指南以及故障排查服务。如有需要,用户可联系授权分销商获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1:接线时发现触点接触不良。
    - 解决方案:请检查端子是否正确连接,确保端子拧紧到位且无松动。
    - 问题2:断路器频繁跳闸。
    - 解决方案:可能是因为负载过大导致,建议降低负载或更换更大容量的断路器。
    - 问题3:无法正确复位。
    - 解决方案:确保断路器未因过载而损坏,尝试手动复位或联系技术支持。

    7. 总结和推荐


    W6/W9系列磁力液压P&B断路器凭借其优异的电气特性和可靠性,在工业控制领域表现卓越。其UL/CSA认证、广泛的电流范围和多样化的产品型号使其成为众多应用的理想选择。因此,我们强烈推荐使用该系列产品来保障您的电力系统的安全和稳定运行。

W67-X2Q110-20参数

参数
执行器类型 旋钮
额定电流 20A
极数 1
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 磁性安装,面板安装

W67-X2Q110-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q110-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q110-20 W67-X2Q110-20数据手册

W67-X2Q110-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 68.2558 ¥ 567.5188
10+ $ 60.0066 ¥ 498.6662
25+ $ 59.4282 ¥ 486.6574
36+ $ 52.4335 ¥ 429.3782
72+ $ 50.8827 ¥ 416.6783
108+ $ 49.3424 ¥ 404.0647
144+ $ 49.3424 ¥ 404.0647
库存: 243
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 567.51
