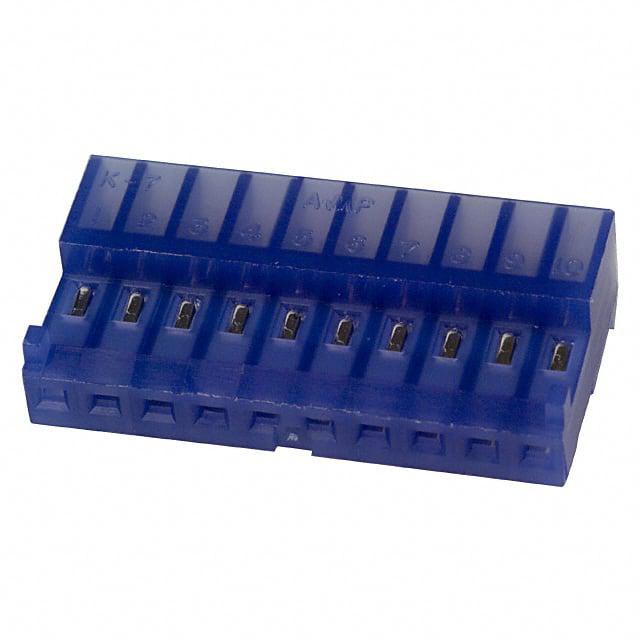

4-643815-0

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: TS-4-643815-0
供应商: 海外现货
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-643815-0

4-643815-0概述

    电子元器件产品技术手册:Nylon Tin Plated Receptacle (2.54 mm)

    1. 产品简介



    Nylon Tin Plated Receptacle (2.54 mm) 是一款标准矩形连接器,专为电线到板的应用设计。它采用尼龙材料制成,具有锡镀层,确保长期的可靠性和稳定性。此产品广泛应用于工业控制、通信设备、家用电器以及汽车电子等领域,满足多种信号传输需求。
    主要功能包括:
    - 支持绝缘位移连接(IDC),便于快速安装和布线。
    - 内置极化设计,确保正确插入,避免错误连接。
    - 适用于0.12 – 0.15 mm² 的电线直径范围,最大可承载 5A 的电流。

    2. 技术参数


    | 参数类别 | 规格值 |

    | 产品型号 | 4-643815-0 |
    | 产品类型 | 连接器组件 |
    | 接触点类型 | 插座 |
    | 额定工作电压 | 250 VAC |
    | 接触面积镀层材料 | 锡 |
    | 接触电流 | 最大 5A |
    | 中心线间距 | 2.54 mm (.1 in) |
    | 接触点数量 | 10个 |
    | 耐温范围 | -55°C 至 +105°C (-67°F 至 221°F) |
    | 尺寸 | 高度:13.21 mm (.52 in)
    宽度:6.99 mm (.275 in)
    长度:25.4 mm (1 in) |

    3. 产品特点和优势


    - 多功能性:适合多种电线尺寸和应用场景,灵活且实用。
    - 可靠性高:尼龙外壳具备优异的机械强度和化学稳定性。
    - 易于维护:通过极化设计和锁紧结构保证连接稳固。
    - 环保合规:符合RoHS、ELV 和 REACH 等多项国际环保标准。
    - 广泛应用:适用于工业自动化、消费电子及通信行业,特别适合高频信号传输需求。

    4. 应用案例和使用建议


    应用案例:
    - 在工业机器人中作为核心部件,用于连接伺服电机与控制器。
    - 在家庭网络设备中传输数据信号,确保网络稳定性。
    - 在汽车电子系统中实现传感器和控制模块之间的高效连接。
    使用建议:
    - 确保电线直径符合规格,避免因过载导致连接失效。
    - 定期检查连接器是否有松动或损坏,及时更换以维持系统的稳定运行。
    - 对于高温或潮湿的工作环境,可额外安装防尘罩或防水套件以延长使用寿命。

    5. 兼容性和支持


    该产品支持 TE Connectivity 的全系列相关配件,例如对应的插头、电缆帽以及工具。制造商提供全面的技术支持和售后服务,包括电话技术支持(+1 800 522 6752)和在线文档资源(如产品图纸和CAD文件)。此外,还提供多种语言的产品说明书和应用指南,方便全球用户获取。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查接触面是否有污垢或损伤,重新清洁并紧固。 |
    | 接触点烧毁 | 减小电流负载,检查电线是否匹配规格。 |
    | 无法正确极化 | 检查插头和插座的方向是否一致,调整后重新插入。 |

    7. 总结和推荐


    综上所述,Nylon Tin Plated Receptacle (2.54 mm) 是一款高度可靠、性能卓越的电子连接器。它以其广泛的应用范围、出色的耐用性和良好的兼容性脱颖而出,在多个行业中得到了广泛应用。对于需要高性能连接解决方案的用户,这款产品无疑是理想选择。
    推荐指数:★★★★★
    我们强烈推荐这款产品给追求稳定性和效率的工程师和技术人员。无论是在研发阶段还是量产过程中,它都能提供可靠的保障和支持。

4-643815-0参数

参数
线规 26 AWG
针脚数 10pin
类型 Locking Ramp,Receptacle
触头镀层
排数 1
颜色 蓝色
触头镀层厚度 2.03μm
间距 2.54mm
电缆端接 IDC
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4-643815-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-643815-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-643815-0 4-643815-0数据手册

4-643815-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5636 ¥ 4.7909
1000+ $ 0.4902 ¥ 4.167
2000+ $ 0.4685 ¥ 3.9826
4000+ $ 0.4549 ¥ 3.8663
库存: 2000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2395.45
