W31-X2M1G-25

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 240V 1 无 25A 热敏式 旋钮 面板安装 40.64mm*17.53mm*35.15mm
供应商型号: ET-1385184
供应商: 海外现货
标准整包数: 1

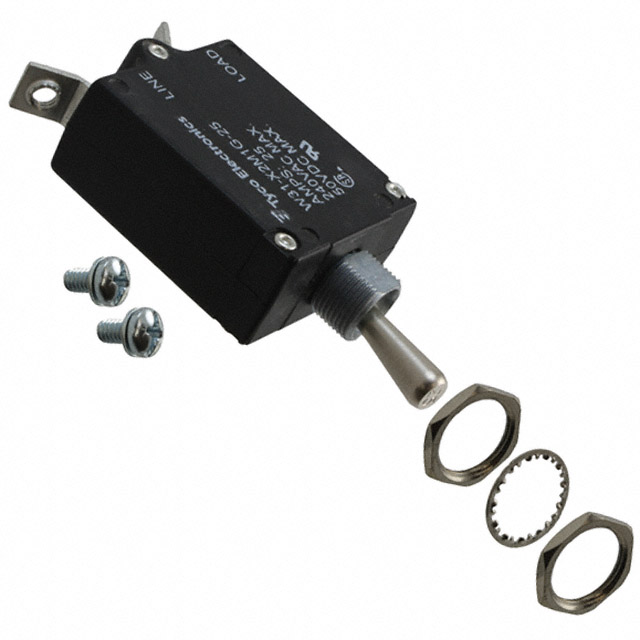

TE CONNECTIVITY 断路器 W31-X2M1G-25

W31-X2M1G-25概述


    产品简介


    热保护断路器(Thermal P&B Circuit Breaker)
    热保护断路器是一种用于电路保护的电子元器件,适用于交流和直流电路。W23和W31系列的断路器具有单极、推拉或扳动操作机构,可以作为开关使用,额定电流范围从0.5安培到50安培。这些断路器广泛应用于家用电器、工业控制、电源管理系统等领域,确保电路安全稳定运行。

    技术参数


    主要技术参数:
    - 额定电流:0.5安培至50安培
    - 工作电压:最大直流50V或交流240V(至400Hz)
    - 过载保护:过载电流在135%时必须在1小时内断开
    - 短路保护:具有高中断能力,最大短路电流可达1000安培(交流),2000安培(直流)
    - 复位功能:过载电流为额定电流的10倍时可复位
    - 绝缘强度:超过1500伏RMS
    - 环境适应性:湿度和盐雾测试均符合MIL-STD标准
    尺寸和重量:
    - W23和W31的尺寸见附图
    - 重量小于2盎司(约57克)

    产品特点和优势


    独特功能:
    - 具备明显的过载指示带,方便故障检测
    - 采用螺纹端子连接,易于安装
    - 不可重复设置过载,确保安全性
    - 高可靠性,超过6000次循环寿命
    市场竞争力:
    - 符合UL 1077和CSA标准,具备良好的安全性认证
    - 高温补偿功能,确保在不同环境温度下性能稳定
    - 良好的机械和环境耐久性,适用于恶劣环境下的应用

    应用案例和使用建议


    应用场景:
    - 家用电器如冰箱、洗衣机、空调等
    - 工业控制设备
    - 电源管理系统
    使用建议:
    - 在安装前确认环境温度,根据补偿图表计算正确的工作电流
    - 确保螺纹端子紧固,避免接触不良
    - 建议使用原装螺纹紧固件以提高稳定性

    兼容性和支持


    兼容性:
    - 适用于各种家用电器和工业控制设备
    - 支持螺纹端子连接,与现有系统兼容
    支持和服务:
    - 技术支持请联系内页封底获取更多信息
    - 用户需仔细审查相关技术数据和批准文件,以确保符合应用需求

    常见问题与解决方案


    常见问题:
    1. 断路器不跳闸
    - 解决方法:检查过载电流是否达到135%的阈值
    2. 螺纹端子松动
    - 解决方法:重新拧紧螺纹端子
    3. 环境温度过高导致误动作
    - 解决方法:参考补偿图表进行校正

    总结和推荐


    综合评估:
    - W23和W31系列热保护断路器在电路保护方面表现出色,具备良好的可靠性、安全性以及环境适应性
    - 配套的技术支持和认证使该产品在市场上具备较强的竞争优势
    推荐结论:
    - 强烈推荐该系列产品应用于家用电器和工业控制系统中,特别是在需要高度可靠和安全的电路保护场合。

W31-X2M1G-25参数

参数
照明
断路器类型 热敏式
执行器类型 旋钮
额定电流 25A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W31-X2M1G-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W31-X2M1G-25数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W31-X2M1G-25 W31-X2M1G-25数据手册
