W28-XQ1A-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 泰科 热断路器, W28 系列, 3A, 1 极
供应商型号: TS-W28-XQ1A-3
供应商: 海外现货
标准整包数: 1

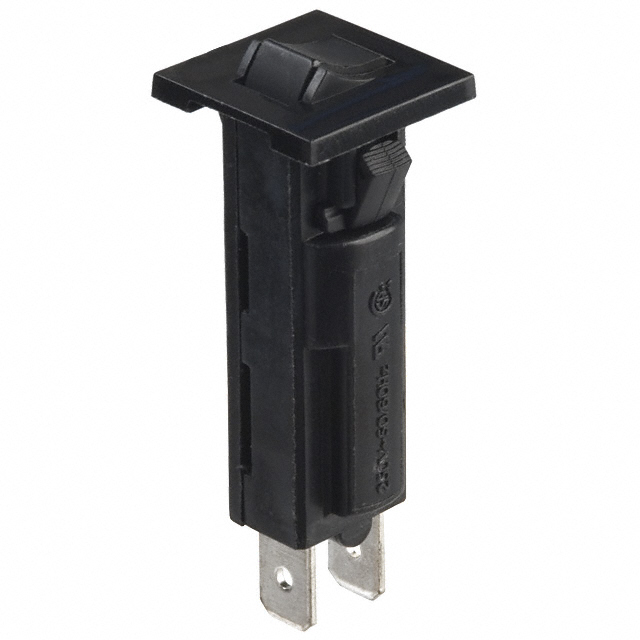

TE CONNECTIVITY 断路器 W28-XQ1A-3

W28-XQ1A-3概述

    Potter & Brumfield W28系列重置式熔断器技术手册

    产品简介


    Potter & Brumfield的W28系列重置式熔断器是一种推压式复位型热保护开关。它们主要用于电气设备中的过载保护,能够有效地替代传统的慢熔玻璃管式保险丝。这些熔断器适用于多种行业应用,如家用电器、办公设备及工业控制系统,确保设备在过载条件下得到及时保护。

    技术参数


    - 电流范围: 0.25A至20A
    - 电压范围:
    - 直流最大工作电压:32VDC
    - 交流最大工作电压:250VAC,50/60Hz
    - 绝缘强度: 超过1,500V RMS
    - 分断能力: 1,000A
    - 环境温度补偿: 补偿范围为-20℃到+50℃
    - 复位时间:
    - 0.25-2A型号:最大180秒
    - 3-20A型号:5-30秒
    - 电气特性:
    - 持续负载能力:100%额定值
    - 过载阈值: 0.25-2A型号:101%-174%
    - 3-20A型号:101%-134%

    产品特点和优势


    - 推压复位: 简化安装和操作,减少维修时间。
    - 认证齐全: 通过多项国际标准认证(UL、CSA、VDE等)。
    - 替代传统保险丝: 更可靠且易用,能更好地满足现代电子设备的需求。
    - 节省人力: 快速连接端子简化了安装过程,降低了劳动成本。
    - 明确指示: 带按钮设计,便于视觉检测跳闸状态。

    应用案例和使用建议


    - 家庭电器: 用于冰箱、空调等大型家电,有效避免过载引起的故障。
    - 办公设备: 适用于打印机、复印机等办公设备,确保其长期稳定运行。
    - 工业控制: 可以作为自动化系统的安全保护装置,防止因过载导致的系统崩溃。
    - 使用建议: 在使用时需确保安装在合适的面板厚度上,对于超过0.105英寸(2.67毫米)厚度的面板需要使用内部锁紧垫圈。

    兼容性和支持


    - 兼容性: W28系列与各类快速连接端子兼容,适用于0.032英寸至0.105英寸(0.813毫米至2.667毫米)的面板。
    - 支持服务: 该产品提供全面的技术支持,用户可以通过官方联系方式获取进一步的帮助和资料。

    常见问题与解决方案


    - 问题1: 安装过程中发现无法正常工作。
    - 解决办法: 检查面板厚度是否符合要求,重新安装并确认安装是否正确。
    - 问题2: 产品出现误动作。
    - 解决办法: 检查输入电压是否稳定,排除其他干扰因素,确保工作环境在产品规定范围内。

    总结和推荐


    Potter & Brumfield的W28系列重置式熔断器凭借其优秀的复位功能和多种认证,成为市场上颇具竞争力的产品。无论是从安装简便性还是保护效果来看,都值得高度推荐。如果您正在寻找一种高效可靠的过载保护方案,这款熔断器无疑是一个不错的选择。

W28-XQ1A-3参数

参数
极数 1
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 3A
长*宽*高 38.99mm*19.31mm*19.31mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XQ1A-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XQ1A-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XQ1A-3 W28-XQ1A-3数据手册

W28-XQ1A-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 3.7332
5+ $ 3.51
10+ $ 3.0666
50+ $ 2.9982
100+ $ 2.9412
150+ $ 2.8386
600+ $ 2.6676
库存: 9468
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: $ 7.46
