W54-XB2A4A10-10

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 10A 热敏式 按下重置 面板安装 35mm(高度)
供应商型号: W54-XB2A4A10-10
供应商: Master
标准整包数: 5

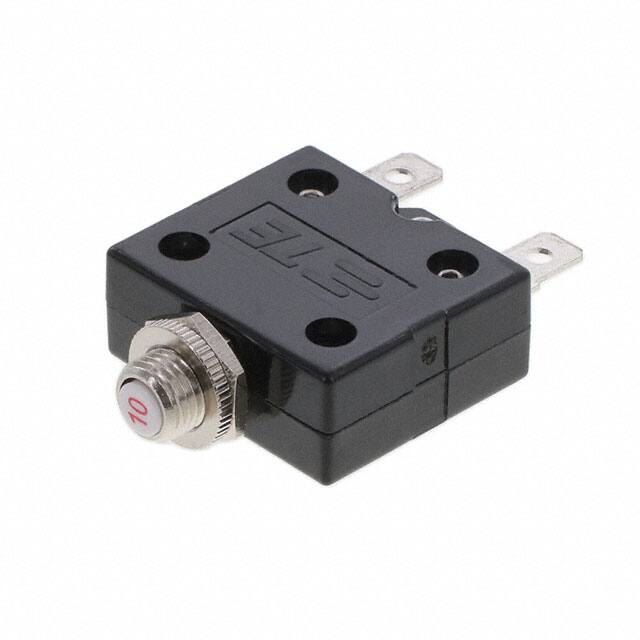

TE CONNECTIVITY 断路器 W54-XB2A4A10-10

W54-XB2A4A10-10概述


    产品简介


    W54系列是泰科电子公司生产的推杆复位式热断路器,广泛应用于家用电器、工业设备及各种需要过载保护的应用场景。本系列产品提供5A至40A的电流等级,具备过载保护、短路保护等功能,有效防止电气设备因过载或短路而损坏。

    技术参数


    - 额定电流:5A至40A。
    - 不可手动复位:确保只有在过载恢复正常后才能通过推按钮复位。
    - 视觉指示:当断路器跳闸时,按钮会弹出以指示故障状态。
    - 电气参数:工作电压为50VDC或250VAC,能够承受最大1000A的电流。
    - 温度范围:工作温度范围为0°C至+60°C。
    - 接触材料:可选银镉氧化物或银锡氧化物接触材料。
    - 典型电阻:电阻值随着电流增加而减少,详见产品手册中的表格。
    - 重量:约0.9盎司(25.0克)。

    产品特点和优势


    - 多种安装选项:提供直角连接、45度弯头连接等多种终端选项。
    - 环境适应性强:可在-40°C到+60°C的环境中稳定运行。
    - 认证齐全:UL 1077认可,符合CSA标准,VDE认证(部分型号除外),以及CCC认证。
    - 防护等级高:具备IP67防护等级的保护靴,增强耐候性。
    - 抗干扰能力:内部采用屏蔽设计,有效避免外部电磁干扰。

    应用案例和使用建议


    应用案例
    W54系列断路器广泛应用于各类家用电器和工业设备中,如洗衣机、空调、冰箱等。例如,在空调系统中,它能有效地防止过载导致的损坏,延长设备寿命。
    使用建议
    - 在选择安装位置时,尽量避免高温区域,以免影响断路器的工作稳定性。
    - 定期检查并清洁终端连接部位,确保良好的电气连接。
    - 遵循制造商的安装指南,正确选择合适的安装硬件和终端选项。

    兼容性和支持


    - 兼容性:该断路器支持多种终端选项和安装方式,可以轻松集成到现有的电气系统中。
    - 技术支持:泰科电子公司提供了详尽的技术文档和支持服务,包括用户手册、安装指南和在线客服等,确保用户能获得及时的技术支持。

    常见问题与解决方案


    - 问题1:断路器频繁跳闸
    - 解决方案:检查电路负载是否超出额定电流,如有必要调整负载,确保不超过额定电流。
    - 问题2:按钮无法复位
    - 解决方案:检查是否有机械障碍物阻碍按钮复位,或确认负载已降至安全水平,然后重新尝试复位。
    - 问题3:外观磨损
    - 解决方案:若外观磨损严重,建议更换新的断路器,确保设备的长期可靠性。

    总结和推荐


    综上所述,W54系列断路器具有优异的过载保护能力和多种安装选项,特别适用于各类家用电器和工业设备。其高度可靠性和广泛认证使其成为市场上最受欢迎的产品之一。强烈推荐使用此系列断路器来保护您的电气设备,确保安全可靠的运行。

W54-XB2A4A10-10参数

参数
断路器类型 热敏式
执行器类型 按下重置
额定电流 10A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明 -
长*宽*高 35mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

W54-XB2A4A10-10厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XB2A4A10-10数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XB2A4A10-10 W54-XB2A4A10-10数据手册

W54-XB2A4A10-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.5225 ¥ 89.1256
50+ $ 9.8209 ¥ 81.6567
100+ $ 9.4022 ¥ 78.1341
250+ $ 4.9585 ¥ 40.6052
500+ $ 3.4921 ¥ 28.5964
750+ $ 3.4182 ¥ 27.9917
1000+ $ 3.4182 ¥ 27.9917
库存: 200
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 445.62
