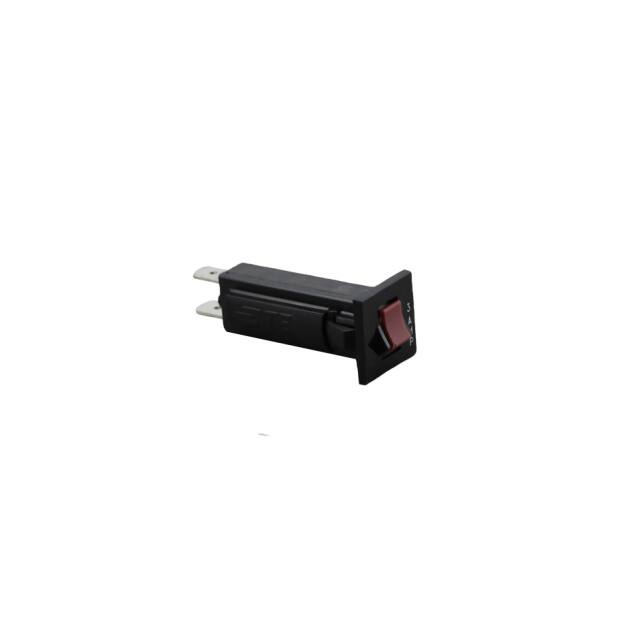

W28-XQ1B-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 32V 250V 1 无 3A 热敏式 按下重置 面板安装 38.99mm*19.31mm*19.31mm
供应商型号: N-W28-XQ1B-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 断路器 W28-XQ1B-3

W28-XQ1B-3概述

    推杆式复位熔断器型热断路器——W28系列

    产品简介


    推杆式复位熔断器型热断路器(W28系列) 是一款由Potter & Brumfield制造的多功能电路保护装置。其主要功能是提供过载保护,并在故障条件下切断电源。W28系列适用于多种场合,如办公室设备和其他工业应用,用于防止因电流过载引起的电气火灾或其他安全问题。该系列产品通过推动按钮即可进行复位操作,使得维护工作更加便捷。

    技术参数


    W28系列断路器的技术参数如下:
    | 参数 | 描述 |

    | 额定电流 | 0.25A至20A |
    | 工作温度范围 | -20°C至+60°C(根据温度补偿图表确定) |
    | 最大工作电压 | AC 250V,50/60Hz;DC 32V |
    | 断开容量 | 1,000A @ 250VAC (50/60Hz),32VDC |
    | 绝缘强度 | 超过1,500伏(RMS) |
    | 重量 | 大约0.35盎司(10克) |
    | 机构认证 | UL 1077 认证(补充保护器),CSA认证(家电组件保护器),VDE批准(仅限办公室设备AC负载) |

    产品特点和优势


    1. 推杆式复位功能:允许用户快速重置断路器,便于维护。
    2. 符合多个国际标准:适用于全球多个地区的标准要求,提升其适用性和可靠性。
    3. 取代传统慢速熔丝:具备更快的反应速度和更好的保护效果。
    4. 节省劳动力的插入安装方式:简化安装过程,降低人工成本。
    5. 按钮可延伸:具有视觉指示功能,便于故障检测。

    应用案例和使用建议


    W28系列断路器广泛应用于各种设备和系统中,例如办公设备、家用电器、工业控制系统等。为了确保最佳性能,建议按照以下建议使用:
    - 确保安装面板厚度符合推荐标准(对于Q型号为0.032英寸至0.062英寸,对于T型号为0.075英寸至0.105英寸)。
    - 定期检查和测试断路器以确保其处于正常工作状态。
    - 在极端环境中使用时,请注意查看温度补偿曲线,以确定准确的工作参数。

    兼容性和支持


    W28系列断路器具有广泛的兼容性,适用于多种不同类型的面板和安装方式。厂商提供详细的支持文档和技术咨询服务,帮助用户更好地理解和使用该产品。此外,通过授权分销商购买产品还可以获得更全面的服务保障。

    常见问题与解决方案


    1. 断路器频繁跳闸:可能是由于负载过大或短路造成的。应检查并调整负载,必要时更换更大额定电流的断路器。
    2. 复位后无法恢复正常运行:可能是由于内部机械部件损坏。请咨询制造商获取维修服务。
    3. 外观有磨损或损坏:应立即停止使用,并联系授权服务商进行更换。

    总结和推荐


    综上所述,W28系列断路器凭借其高效的过载保护能力、便捷的复位功能以及广泛的认证和兼容性,是一款值得推荐的高品质电子元器件产品。无论是对于家庭用户还是工业应用,这款断路器都能提供可靠的保护和便利的操作体验。因此,我们强烈推荐使用该产品以满足各类电路保护需求。

W28-XQ1B-3参数

参数
执行器类型 按下重置
额定电流 3A
极数 1
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 38.99mm*19.31mm*19.31mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XQ1B-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XQ1B-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XQ1B-3 W28-XQ1B-3数据手册

W28-XQ1B-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
