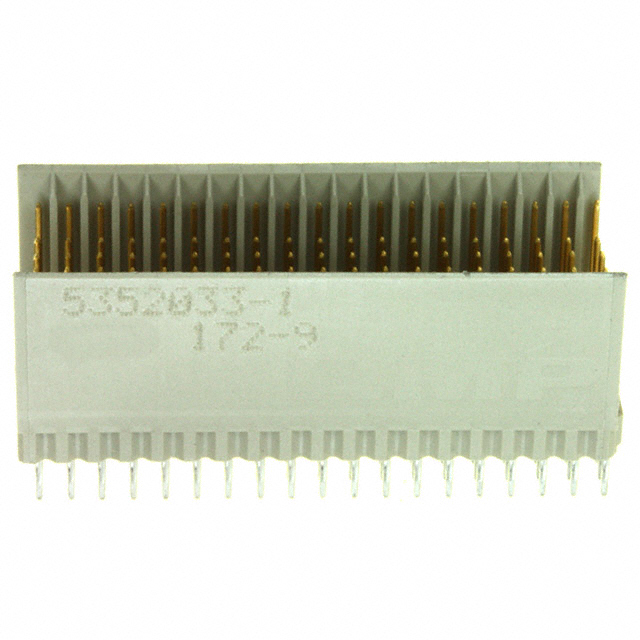

5352033-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板公端 PCB 安装接头,中心线间距为 2mm,采用垂直 PCB 安装方向。可用于夹层和传统背板架构,数据速率 ≤1 Gbps。
供应商型号: ET-3398137
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5352033-1

5352033-1概述

    Z-PACK 2mm HM PCB Mount Header 技术手册

    产品简介


    Z-PACK 2mm HM 是一款用于背板连接的高密度 PCB 插座(插针排)。它支持高达 1 Gb/s 的数据传输速率,适合多种板对板和背板连接应用。这款产品适用于工业自动化、通信系统、计算机服务器和数据中心等领域,为这些领域的高性能、高可靠性的信号传输提供了强有力的保障。

    技术参数


    - 接口类型:2mm HM
    - 连接类型:板对板
    - 传输速率:≤1 Gb/s
    - 安装方式:垂直 PCB 插针排
    - 位置数:133
    - 行数/列数:7 行 / 19 列
    - 中心距:2 mm (.078 in)
    - 外形尺寸:长度 38 mm
    - 工作温度范围:-55°C 至 125°C (-67°F 至 257°F)
    - 接触材料:磷青铜基底,金镀层
    - 最大电流:1.5 A
    - 封装形式:管装(每管 13 个)

    产品特点和优势


    Z-PACK 2mm HM 具备以下几个显著的特点和优势:
    1. 高密度设计:通过133个位置提供密集的信号传输能力。
    2. 可靠性高:工作温度范围宽广,且能够在恶劣环境中稳定运行。
    3. 高性能传输:支持高达1 Gb/s的数据传输速率,适合高速信号传输需求。
    4. 兼容性强:适用于各种板对板和背板连接,且有多个兼容型号可供选择。

    应用案例和使用建议


    Z-PACK 2mm HM 主要应用于工业自动化、通信系统和计算机服务器等领域。例如,在工业控制系统中,它可以用来实现设备之间的高速数据传输。建议在使用时注意以下几点:
    - 确保正确的安装方向,避免接反或错位。
    - 在布线时,应考虑信号完整性,尽量减少电磁干扰。
    - 定期检查连接器的状态,确保无松动或腐蚀。

    兼容性和支持


    Z-PACK 2mm HM 可以与多种其他 TE Connectivity 的产品配套使用,包括 Y72249-25-35SNV003 HERM RECP、5177983-2 0.8FH,R05H.5,060,08/Sn,TU 等。如果需要技术支持,可拨打 +1 800 522 6752。此外,产品符合欧盟 RoHS 和 ELV 指令,并且不含受限物质,如铅、六价铬、汞等。

    常见问题与解决方案


    1. 问题:如何正确安装该插头?
    - 解决方案:确保插座与 PCB 保持垂直,根据制造商的安装指南进行焊接。
    2. 问题:如何测试连接器的信号完整性?
    - 解决方案:使用专业的信号完整性测试工具,如 TDR(时域反射计)进行测试。
    3. 问题:如何维护插头以延长使用寿命?
    - 解决方案:定期清洁插针排,防止灰尘和杂质积累;避免在极端环境下使用。

    总结和推荐


    总体而言,Z-PACK 2mm HM 是一款性能优异、可靠性高的 PCB 插座,特别适用于需要高密度、高速信号传输的应用场景。它的紧凑设计和广泛的适用性使其在市场上具有很强的竞争力。如果你正在寻找一个高效可靠的解决方案,Z-PACK 2mm HM 是一个不错的选择。强烈推荐给那些需要在工业自动化和通信系统中使用高性能连接器的客户。

5352033-1参数

参数
长*宽*高 37.9mm(长度)*15.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5352033-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5352033-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 TE CONNECTIVITY 5352033-1 5352033-1数据手册

5352033-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3241 ¥ 87.2387
13+ $ 9.2156 ¥ 77.8717
库存: 60
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.23
