首页  >  产品百科  >  V23061A1002A402

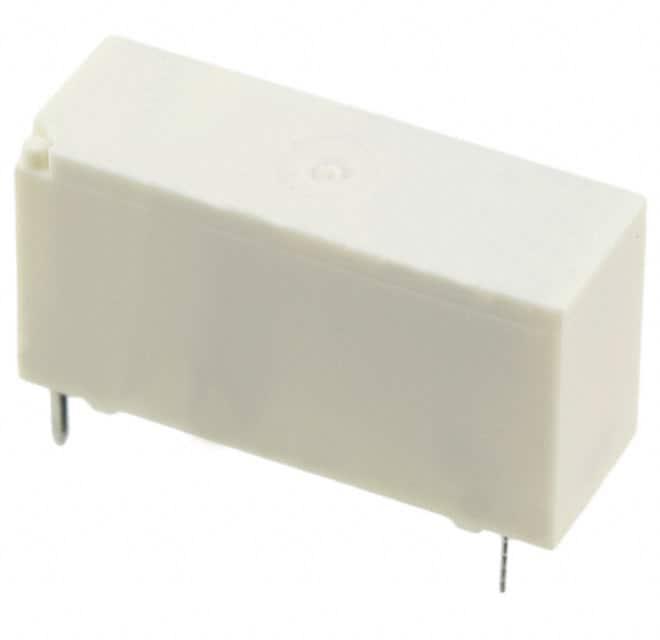

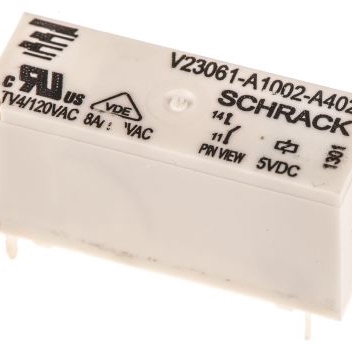

V23061A1002A402

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装 28.6mm(长度)*15mm(高度)
供应商型号: N-V23061A1002A402
供应商: 云汉优选
标准整包数: 0
TE CONNECTIVITY 其他继电器 V23061A1002A402

V23061A1002A402概述

    # Miniature Power PCB Relay MSR V23061

    产品简介


    Miniature Power PCB Relay MSR V23061 是一种小型功率印刷电路板继电器,适用于通用低功率应用。其主要特点包括1极8/10A负载能力,支持常闭(CO)或常开(NO)接触方式。这些继电器广泛应用于空调(HVAC)、接口技术、可编程逻辑控制器(PLC)、电源供应系统、电视/显示器控制、家用电器、Hi-Fi音响产品及定时器等领域。

    技术参数


    - 接触系统:1极常闭(CO)或1极常开(NO)。
    - 额定电压:250VAC。
    - 最大切换电压:400VAC。
    - 额定电流:版本A和B为8A,版本C和D为10A。
    - 极限接通电流:4秒内,电感负载下可达15A;短时间接通电流(20ms)下可达65A。
    - 切断能力:最大2000VA。
    - 接触材料:银锡氧化物(AgSnO2),银镍合金(AgNi90/10)。
    - 操作频率:带载/空载分别为6/1200分钟-1。
    - 动作/释放时间:最大10/5ms。
    - 接触弹跳时间:常开形式/常闭形式分别为3/10ms。
    - 机械耐久性(直流线圈):10百万次操作。
    - 线圈电压范围:3至60VDC。
    - 绝缘强度:接触间1000Vrms,接触与线圈间4000Vrms。
    - 防护等级:IPRT II级(防熔渣),IPRT III级(防水)。
    - 环境温度范围:-40°C 至 +85°C。
    - 振动和冲击抗性:接触形式A/接触形式B振动时分别达到10/4g,破坏性振动达到20/5g,破坏性冲击达到100g。

    产品特点和优势


    - 高电流处理能力:支持高达65A的瞬间电流,适用于高功率需求的应用。
    - 高性能接触材料:采用银锡氧化物(AgSnO2)和银镍合金(AgNi90/10)接触材料,保证了高可靠性和长寿命。
    - 安全标准认证:通过VDE和UL认证,确保产品符合国际安全标准。
    - 多种配置选择:提供不同版本的接触配置和线圈供电选项,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 家用电器:用于家用电器的开关控制,例如冰箱、洗衣机等。
    - 工业控制:在自动化设备中用于控制电力供应和信号传输。
    - 消费电子产品:用于音频设备的切换和控制。
    使用建议
    - 在设计阶段考虑继电器的接通电流能力,特别是在需要频繁启动电机等大电流负载的情况下。
    - 确保正确的电压和电流匹配,避免继电器过热或损坏。
    - 定期检查和维护,以确保长期稳定运行。

    兼容性和支持


    MSR V23061系列继电器具有良好的兼容性,可以与大多数常见的电气设备和系统配合使用。制造商TE Connectivity提供详尽的技术支持和维护服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    - 问题:继电器接触不良
    - 解决方案:检查接触点是否清洁,并确认接触材料无损坏。
    - 问题:继电器线圈无法激活
    - 解决方案:检查输入电压是否在规定范围内,并确认线圈连接正确。
    - 问题:继电器过热
    - 解决方案:确认负载电流不超过额定值,并检查散热条件是否良好。

    总结和推荐


    MSR V23061是一种多功能且高效的通用低功率印刷电路板继电器。其卓越的性能和可靠性使其成为各种应用的理想选择。无论是家用电器还是工业控制系统,这款继电器都能提供稳定的性能。强烈推荐此款继电器给需要高性能低功耗控制解决方案的工程师和技术人员。

V23061A1002A402参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 28.6mm(长度)*15mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 管装

V23061A1002A402厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23061A1002A402数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23061A1002A402 V23061A1002A402数据手册

V23061A1002A402封装设计

查看详情并下载
Symbol
Footprint
3D Model
